白山头讲PV：如何删除gds中的empty cell

设计的早期阶段，并不是所有的ip都能ready，那时候很有可能还没有gds。这时候就产生了“empty cell”的问题。

为什么要删除empty cell

如果我们用带有empty cell的gds进行drc或者lvs的话，就会出问题。

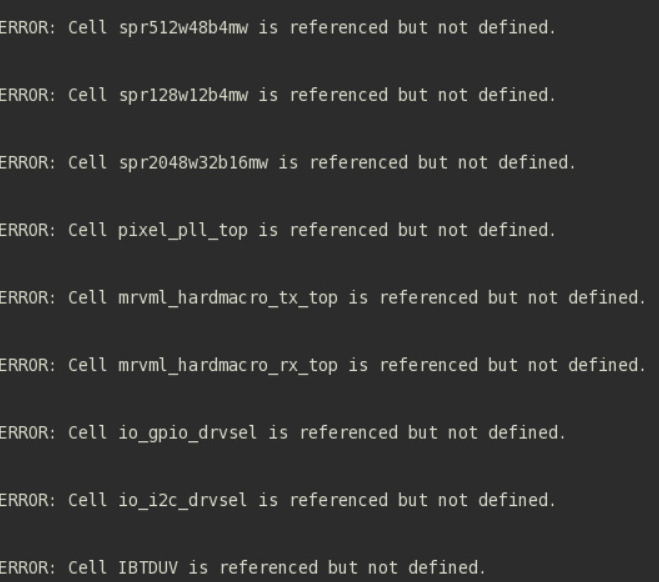

drc log中的error

解决这个问题的最好的办法就是gds中的empty cell删掉。

当然，删除empty cell还有别的好处，

• 减小文件大小。

• 减少运行时间。

下面，介绍一下如何删掉gds中的empty cell。

图形界面操作

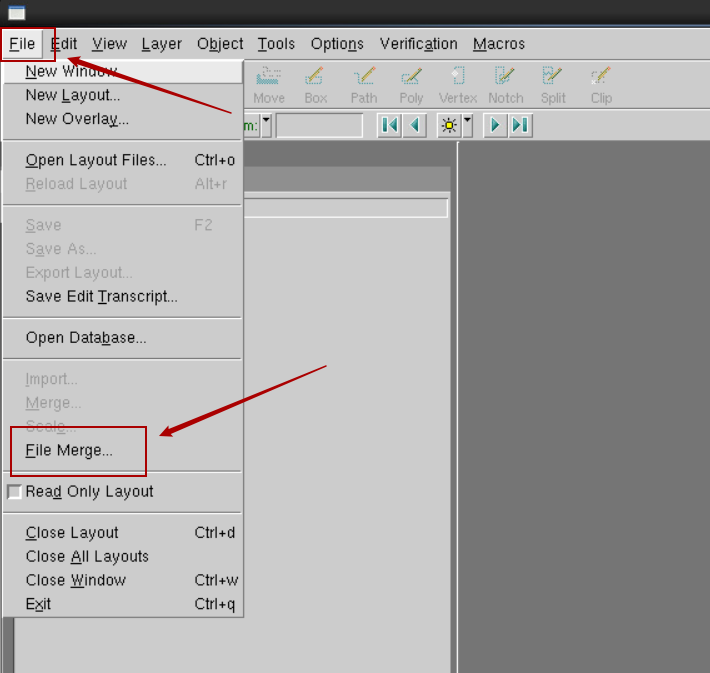

首先，打开calibredrv图形界面。选File->File Merge

file merge 图形界面

然后在File Merge窗口，选中图形所示选项。然后在进行file merge。

mark

注，我选选项3的时候，calibredrv就会崩溃，应该跟某些版本有关，所以测试中我选的是第2个。

命令行界面操作

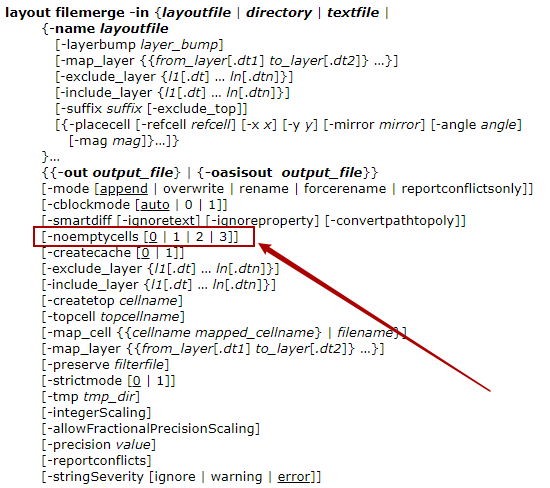

首先我们看一下layout filemerge命令的选项。

勾选选项

其中选项 noemptycells中，0 1 2 3 分别表示的意义如下

选择选项3，或者2.

示例：

calibredrv -a layout filemerge -in a. gds b.gds c.gds -noemptycells 3 -mode rename -out out.gds

end

这样，我们就可以提前进行gds的检查了。这个非常重要，这样我们才能提前发现floorplanning的问题，以便修正floorplanning。
