白山头讲PV：calibre中如何extract net

在进行lvs分析的时候，能够对net进行trace，具有非常重要的意义。本文详细介绍如何在calibre中对一条net进行trace并highlight。

如何trace

trace的操作非常简单。右击你要trace的net的一部分（shape或者via），选择extract net。

效果

net trace完毕后，会自动高亮。

效果图

你还可以看到，net包括了那些层，并选择你关心的层次。

如何设置

要使用“trace net”功能，是需要进行简单的设置的。

你要告诉工具，不同层次之间的连接关系。

因为gds在工具看来，无非都是一些没有关系的多边形而已。

那么如何设置呢？

首先，如图，点Edit。

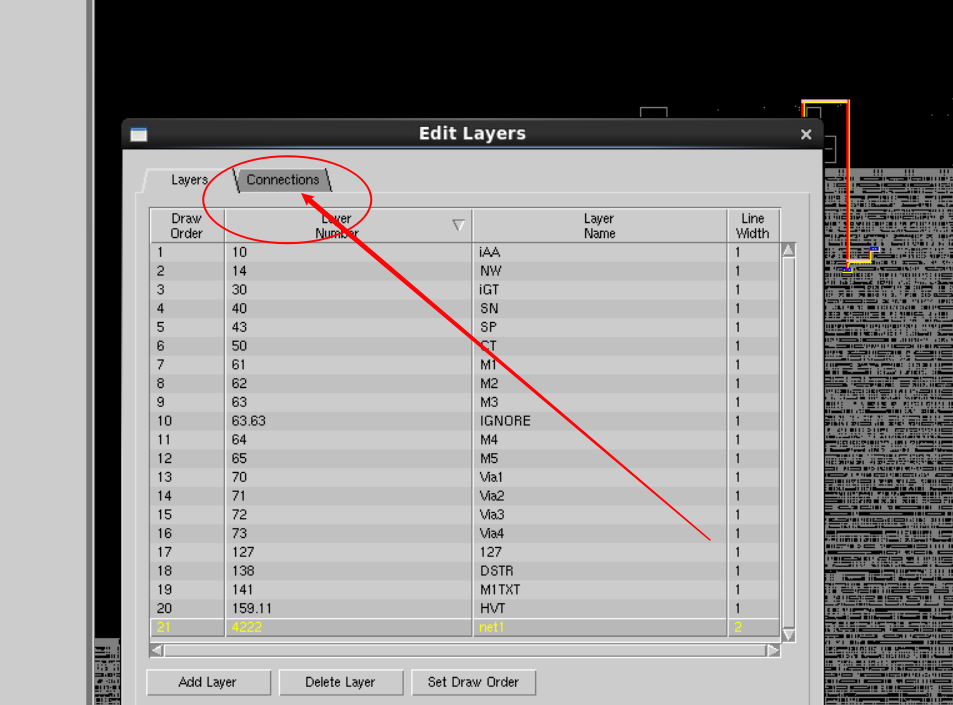

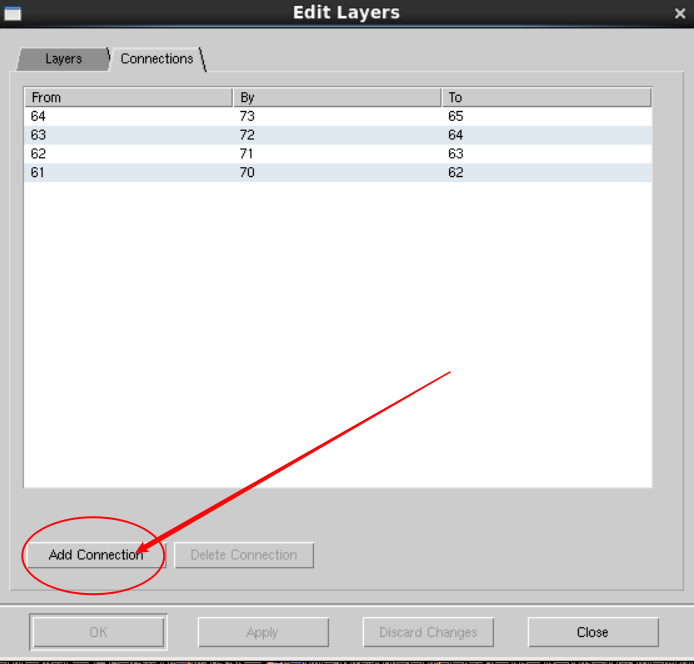

弹出窗口后，选择connecttion，然后如图，点“add connection”

然后，添加连接关系。

里面填的是layer number，不能填别名。

填好后，点“Apply”或者“Ok”

edit layer

注意事项

如果这时候trace还不成功，那是因为你还需要修改这个设置。

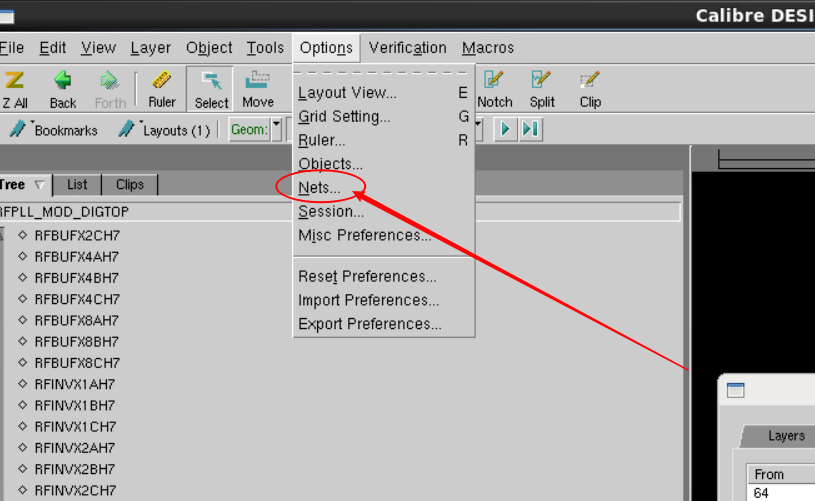

如图，主菜单中选择Options->Nets

Option->Nets

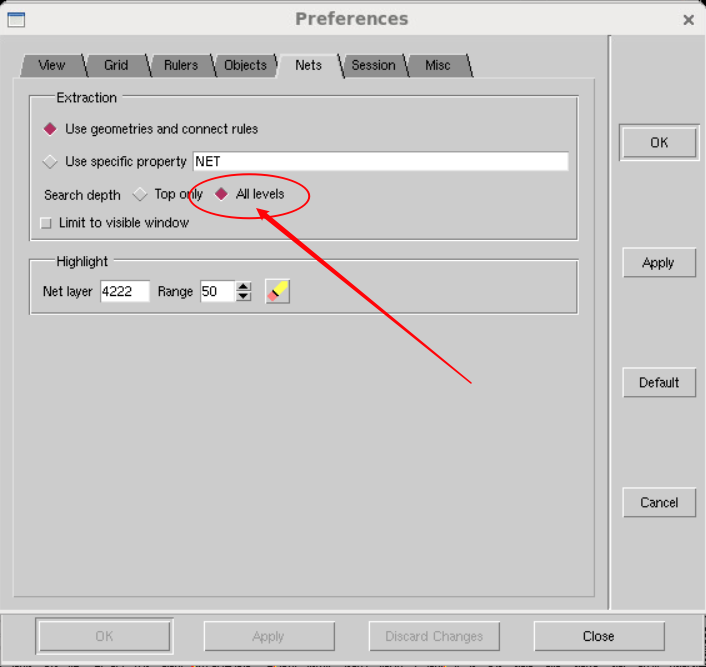

将search depth由“Top only”改为 “All levels”。

All levels

保存设置

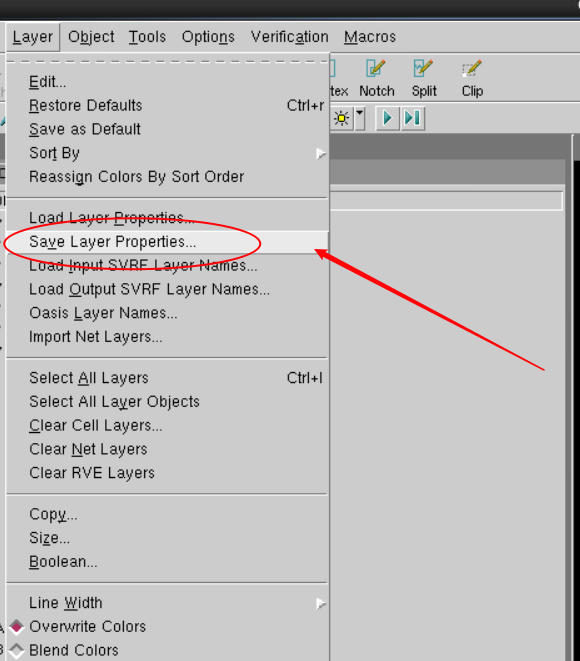

操作完毕后，你还可以将设置保存。

这样以后你就不用再进行设置了。

直接load你保存的layer properties文件就可以了。

保存设置

end
