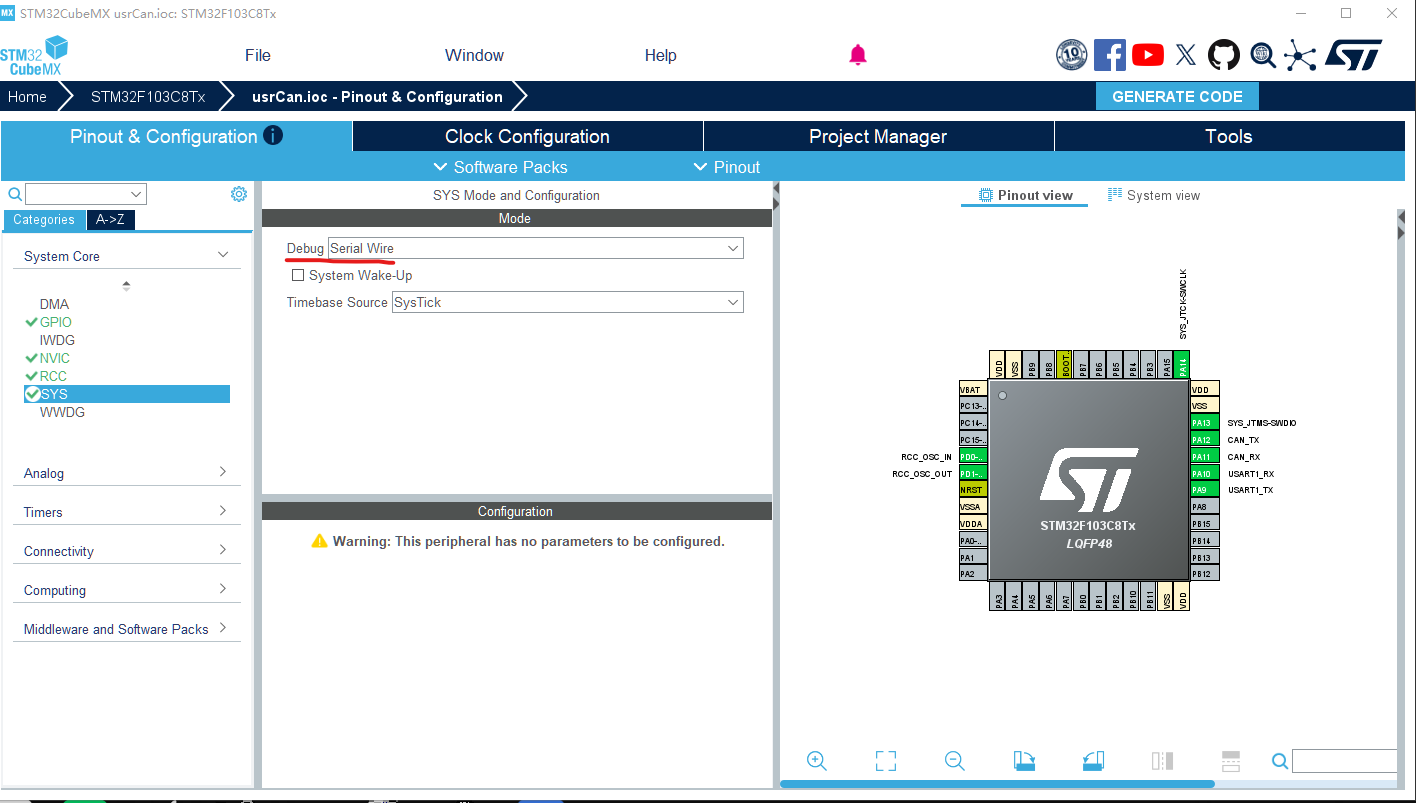

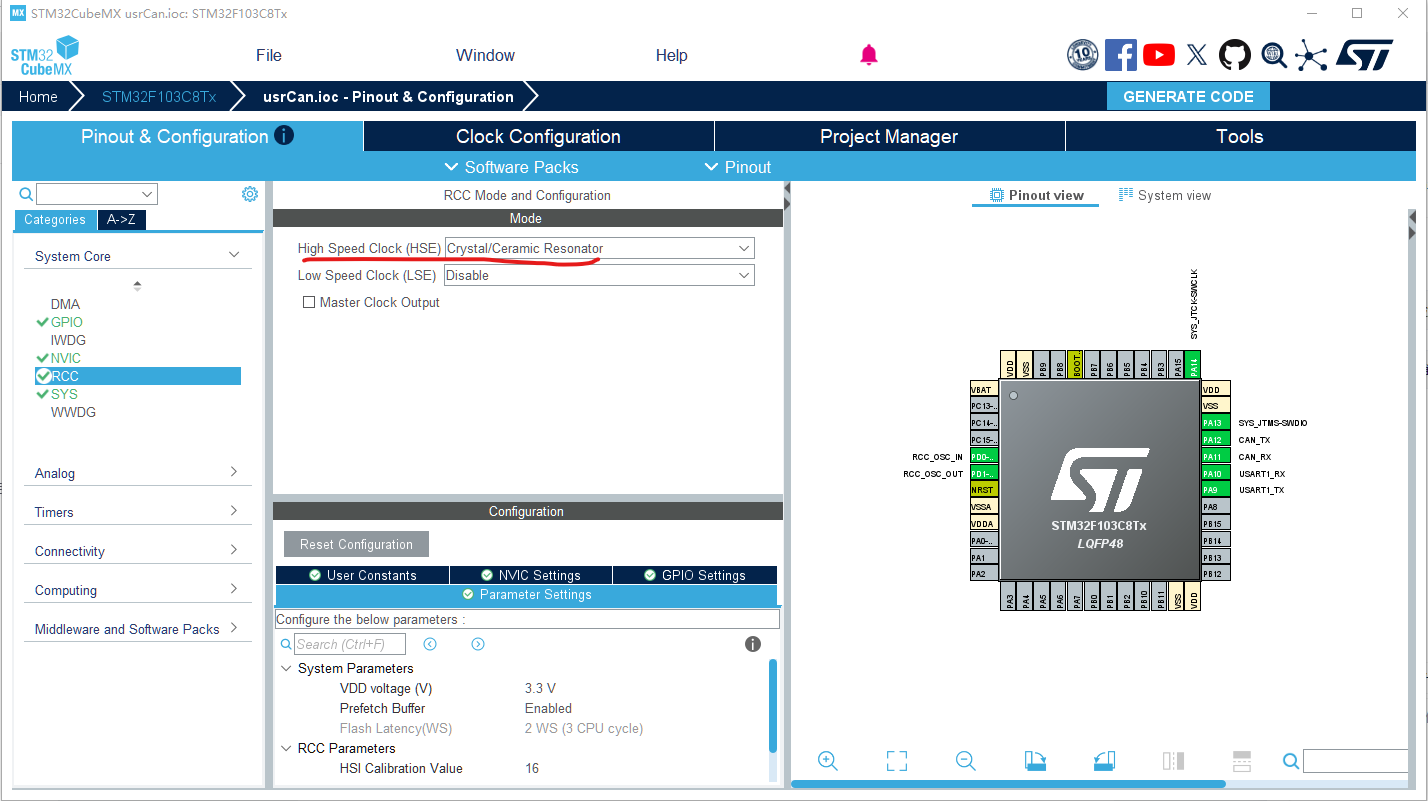

使用STM32 CUBEMX生成CAN，设置SYS

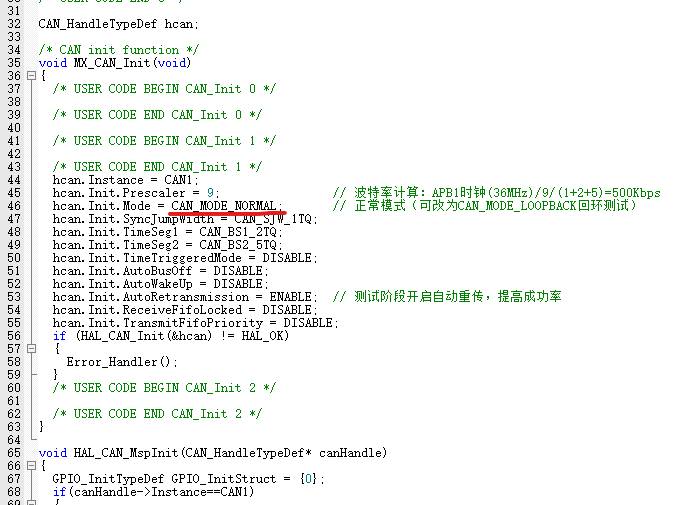

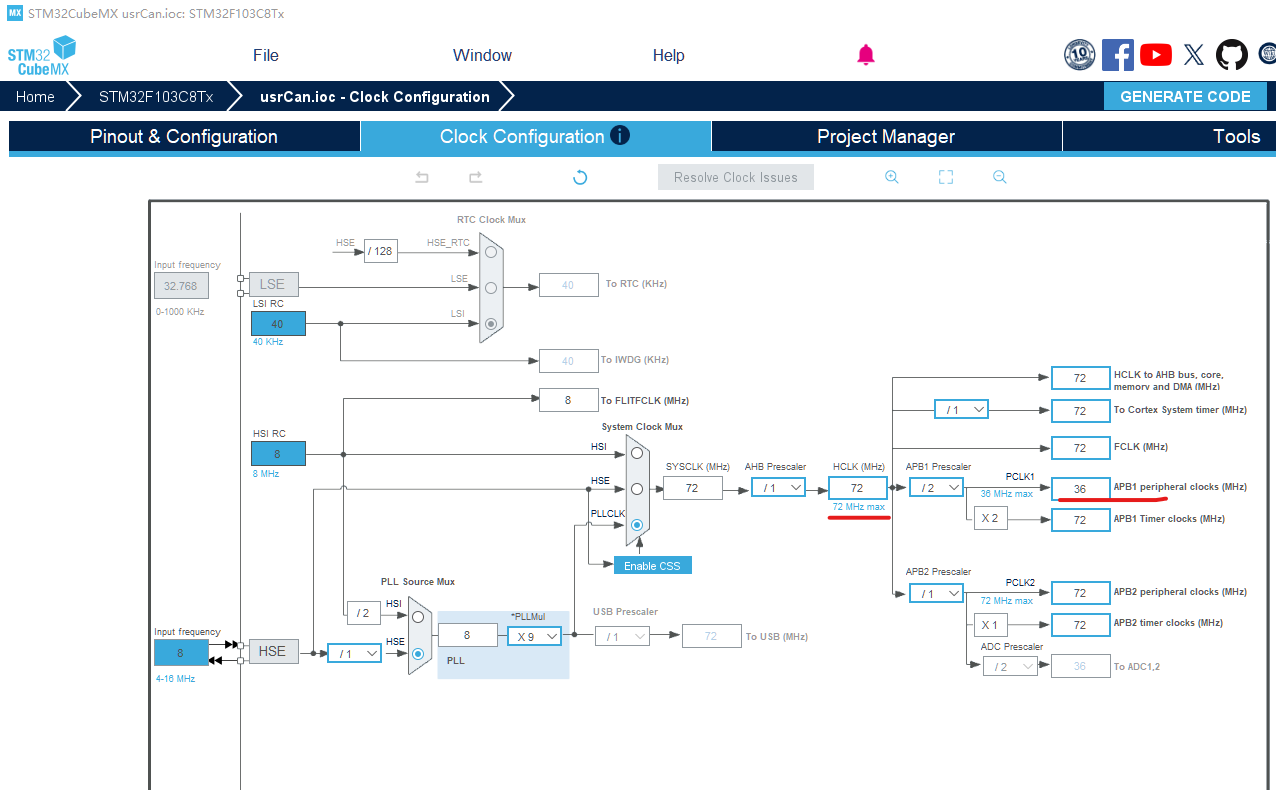

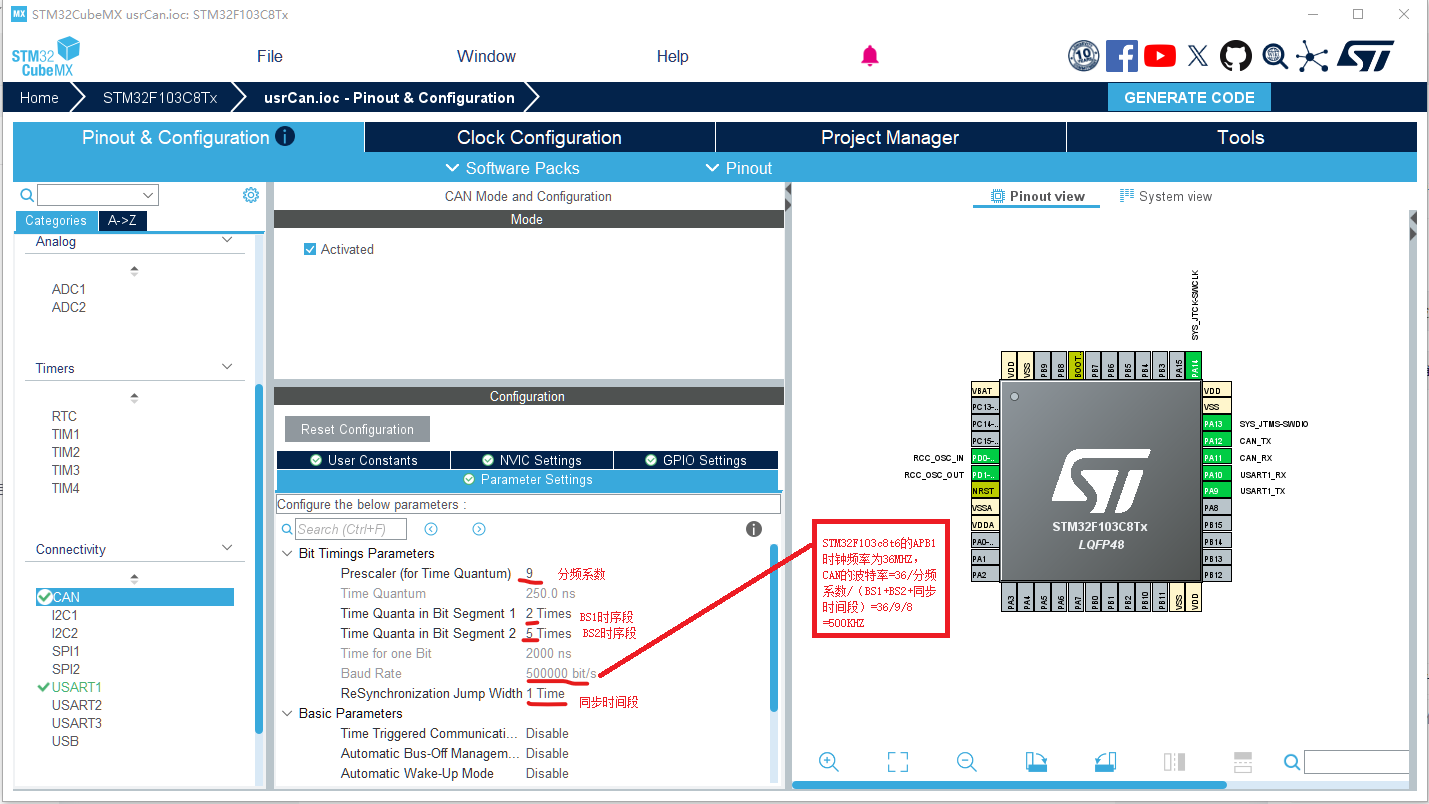

STM32F103c8t6的APB1时钟频率为36MHZ，
CAN的波特率=36/分频系数/（BS1+BS2+同步时间段）=36/9/8
=500KHZ

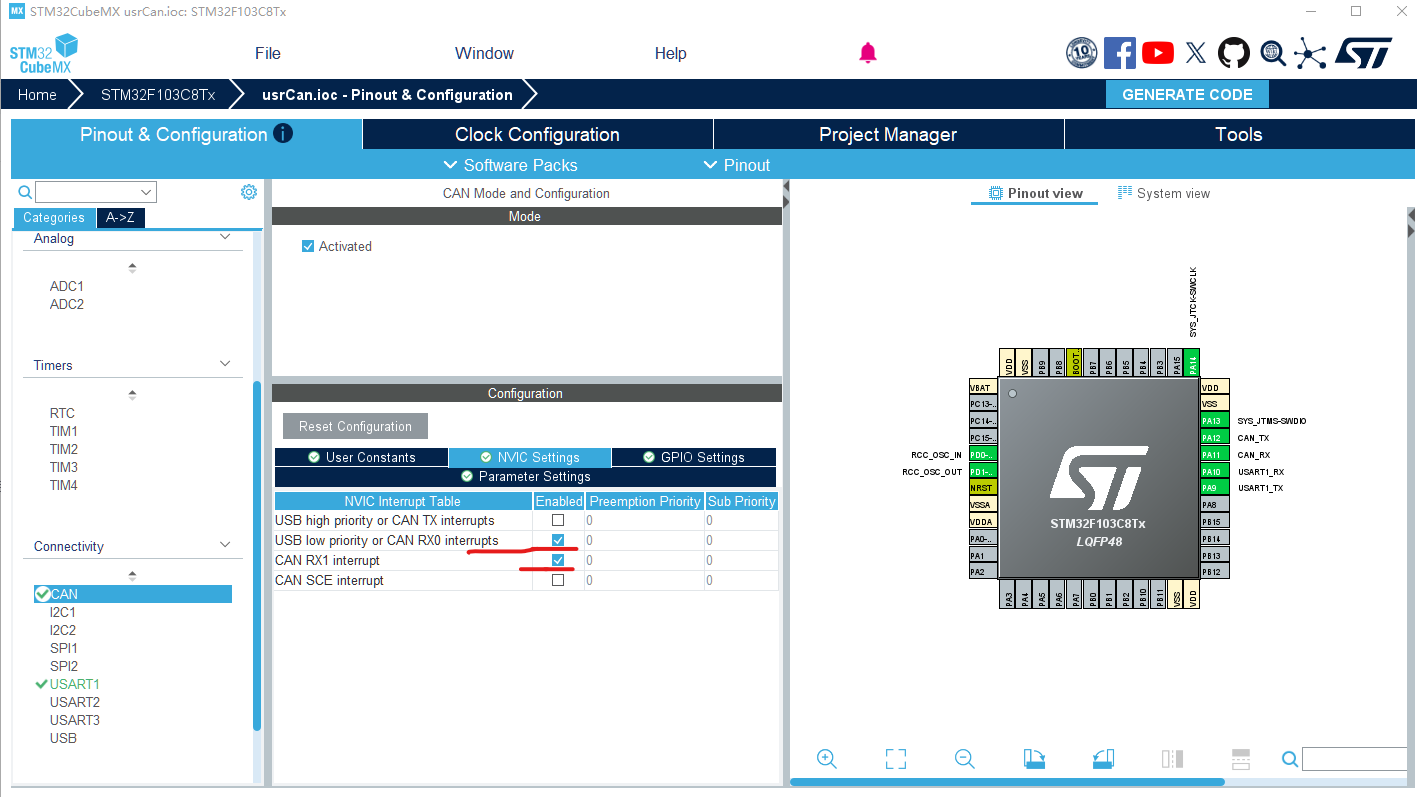

开启CAN中断

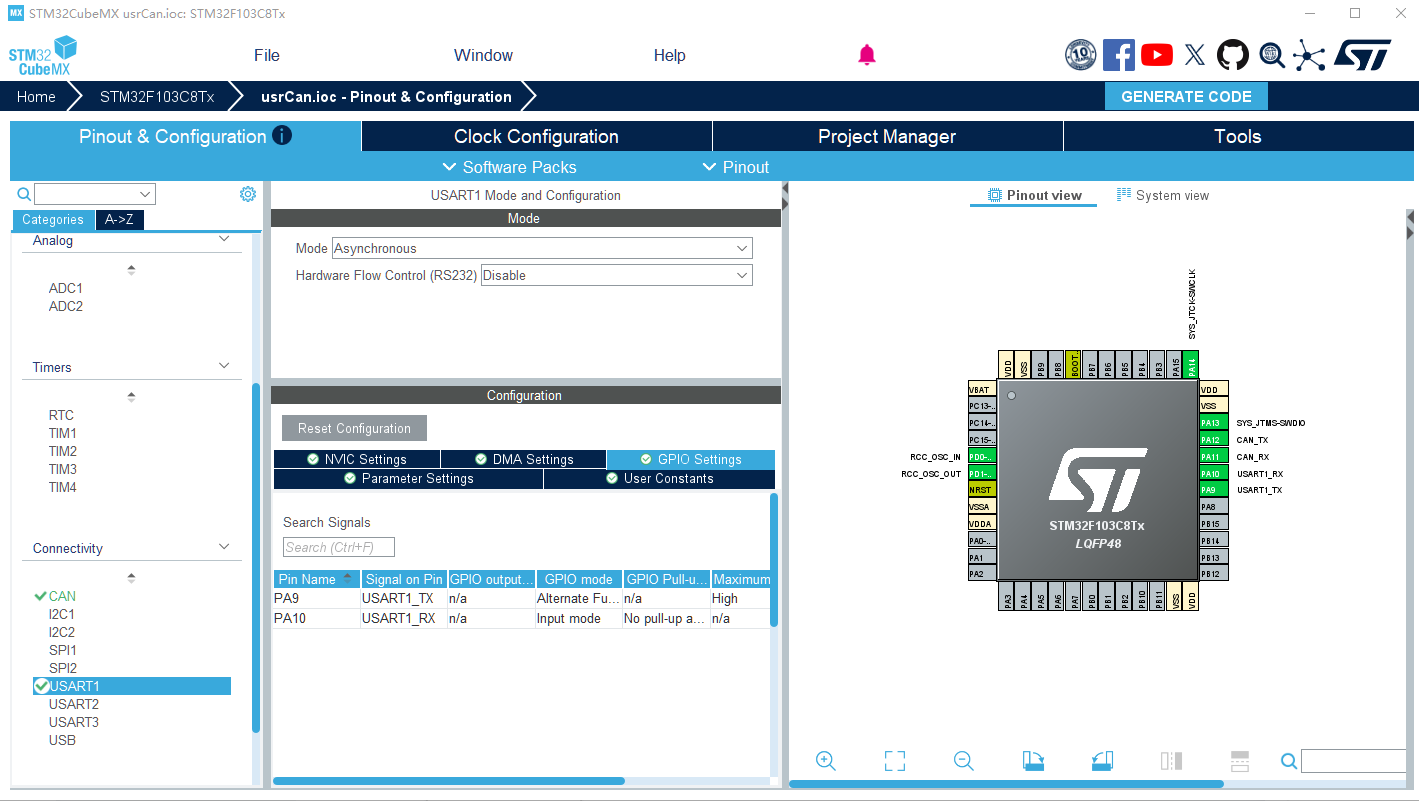

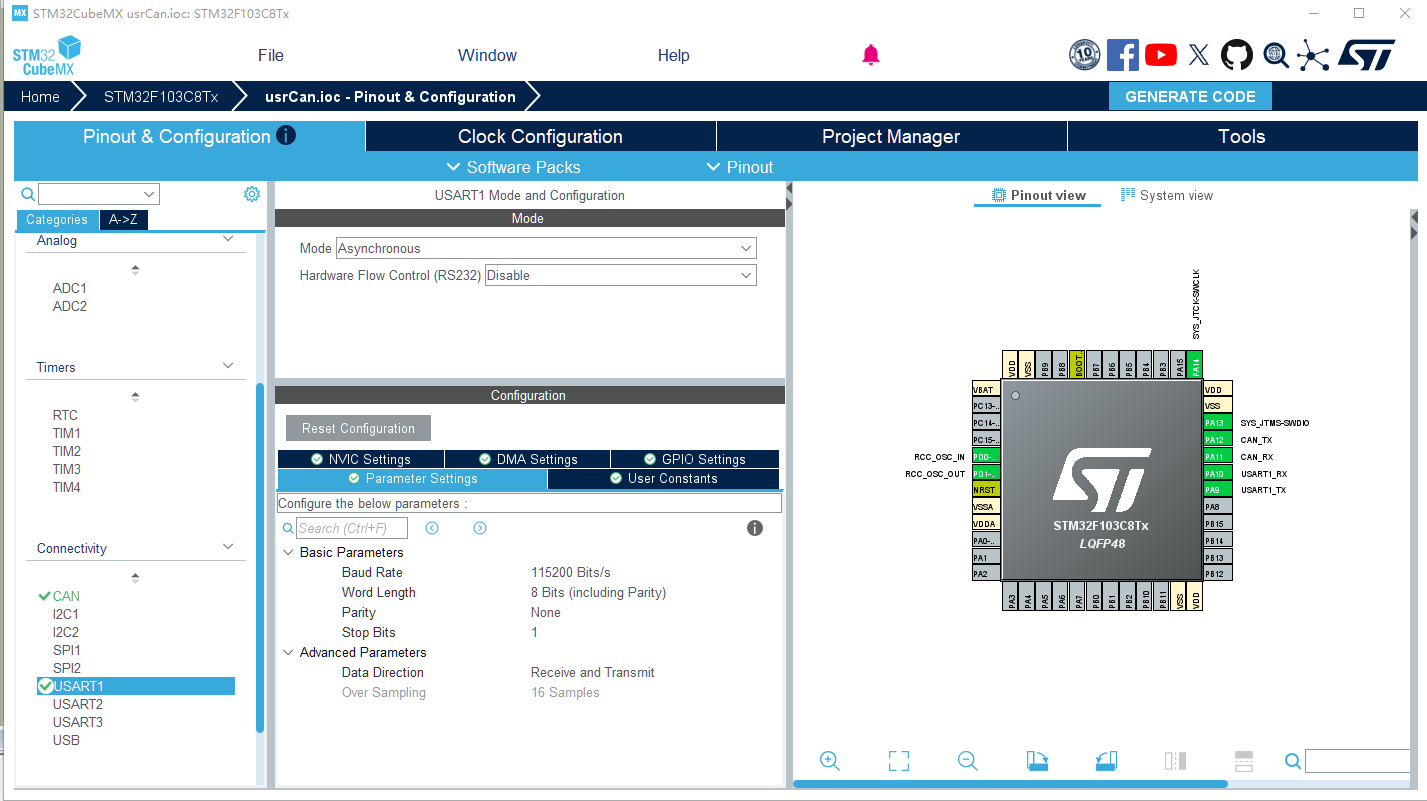

打开串口

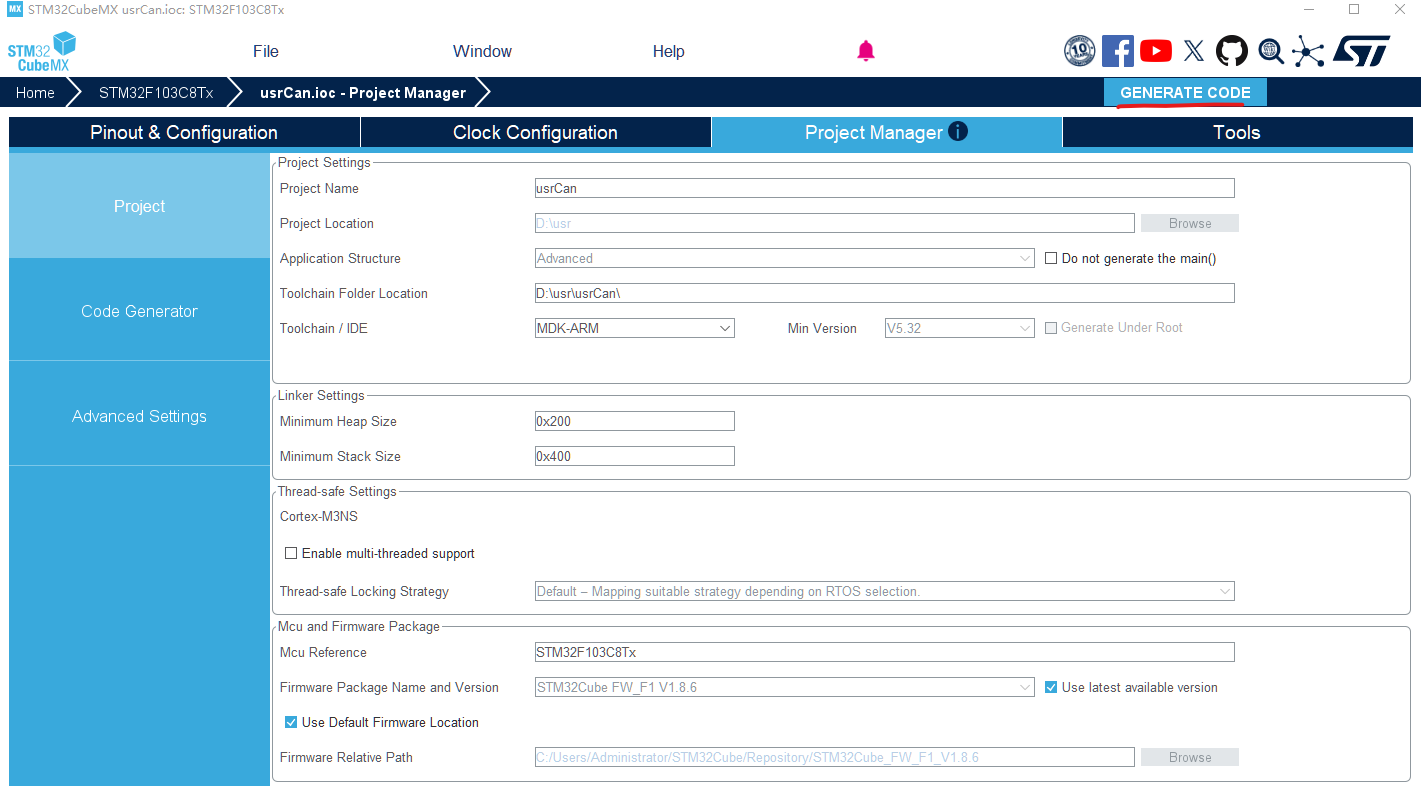

生成代码

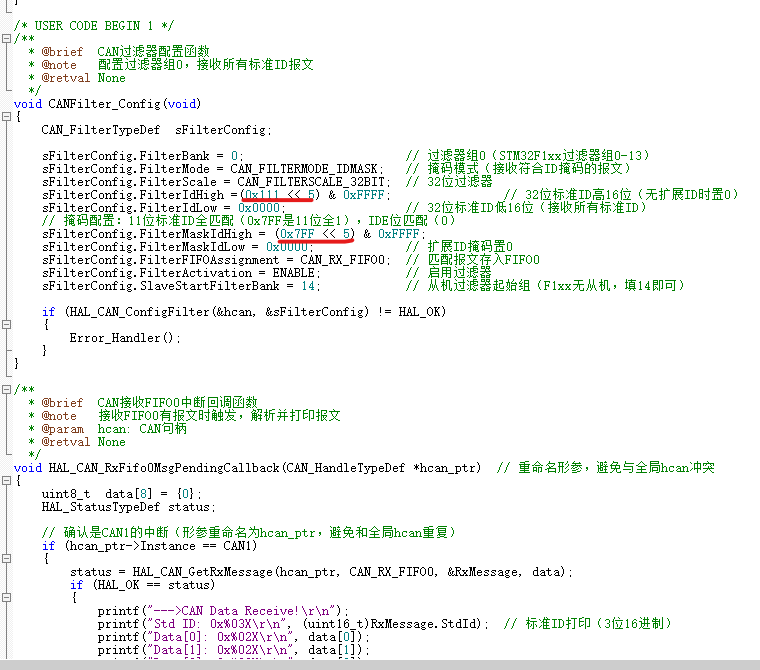

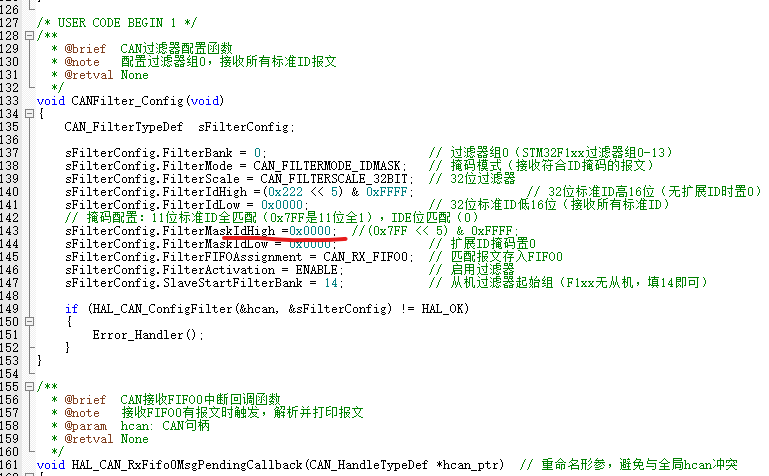

在生成的代码can.c中加入如下代码：

/* USER CODE BEGIN 1 */
/**
  * @brief  CAN过滤器配置函数
  * @note   配置过滤器组0，接收所有标准ID报文
  * @retval None
  */
void CANFilter_Config(void)
{
    CAN_FilterTypeDef  sFilterConfig;

    sFilterConfig.FilterBank = 0;                       // 过滤器组0（STM32F1xx过滤器组0-13）
    sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK;   // 掩码模式（接收符合ID掩码的报文）
    sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT;  // 32位过滤器
    sFilterConfig.FilterIdHigh =(0x222 << 5) & 0xFFFF;                // 32位标准ID高16位（无扩展ID时置0）
    sFilterConfig.FilterIdLow = 0x0000;                 // 32位标准ID低16位（接收所有标准ID）
    // 掩码配置：11位标准ID全匹配（0x7FF是11位全1），IDE位匹配（0）
    sFilterConfig.FilterMaskIdHigh = (0x7FF << 5) & 0xFFFF;
    sFilterConfig.FilterMaskIdLow = 0x0000;             // 扩展ID掩码置0
    sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0;  // 匹配报文存入FIFO0
    sFilterConfig.FilterActivation = ENABLE;            // 启用过滤器
    sFilterConfig.SlaveStartFilterBank = 14;            // 从机过滤器起始组（F1xx无从机，填14即可）

    if (HAL_CAN_ConfigFilter(&hcan, &sFilterConfig) != HAL_OK)
    {
        Error_Handler();
    }
}

/**
  * @brief  CAN接收FIFO0中断回调函数
  * @note   接收FIFO0有报文时触发，解析并打印报文
  * @param  hcan: CAN句柄
  * @retval None
  */
void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan_ptr)  // 重命名形参，避免与全局hcan冲突
{
    uint8_t  data[8] = {0};
    HAL_StatusTypeDef status;

    // 确认是CAN1的中断（形参重命名为hcan_ptr，避免和全局hcan重复）
    if (hcan_ptr->Instance == CAN1)
    {
        status = HAL_CAN_GetRxMessage(hcan_ptr, CAN_RX_FIFO0, &RxMessage, data);
        if (HAL_OK == status)
        {
            printf("--->CAN Data Receive!\r\n");
            printf("Std ID: 0x%03X\r\n", (uint16_t)RxMessage.StdId);  // 标准ID打印（3位16进制）
            printf("Data[0]: 0x%02X\r\n", data[0]);
            printf("Data[1]: 0x%02X\r\n", data[1]);
            printf("Data[2]: 0x%02X\r\n", data[2]);
            printf("Data[3]: 0x%02X\r\n", data[3]);
            printf("<---\r\n");
        }
    }
}

/**

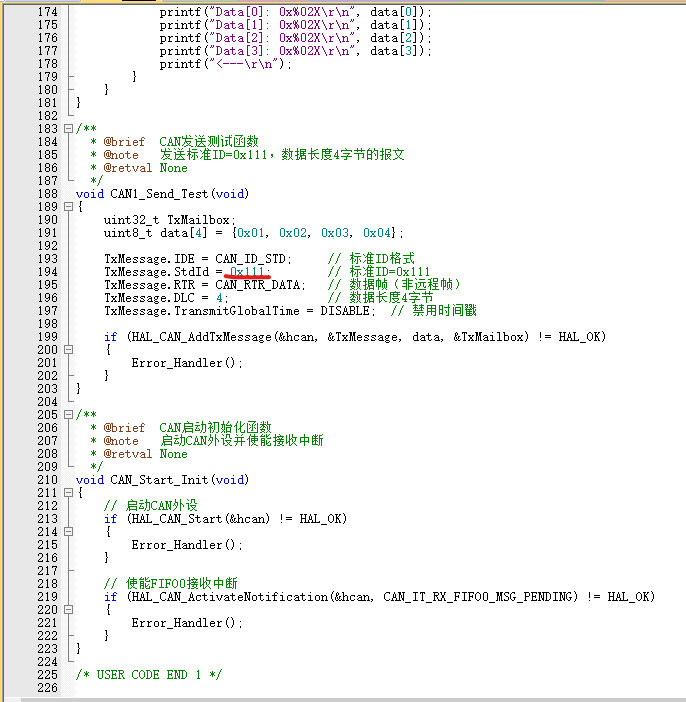

  * @brief  CAN发送测试函数
  * @note   发送标准ID=0x111，数据长度4字节的报文
  * @retval None
  */
void CAN1_Send_Test(void)
{
    uint32_t TxMailbox;
    uint8_t data[4] = {0x01, 0x02, 0x03, 0x04};

    TxMessage.IDE = CAN_ID_STD;     // 标准ID格式
    TxMessage.StdId = 0x111;        // 标准ID=0x111
    TxMessage.RTR = CAN_RTR_DATA;   // 数据帧（非远程帧）
    TxMessage.DLC = 4;              // 数据长度4字节
    TxMessage.TransmitGlobalTime = DISABLE;  // 禁用时间戳

    if (HAL_CAN_AddTxMessage(&hcan, &TxMessage, data, &TxMailbox) != HAL_OK)
    {
        Error_Handler();
    }
}

/**
  * @brief  CAN启动初始化函数
  * @note   启动CAN外设并使能接收中断
  * @retval None
  */
void CAN_Start_Init(void)
{
    // 启动CAN外设
    if (HAL_CAN_Start(&hcan) != HAL_OK)
    {
        Error_Handler();
    }

    // 使能FIFO0接收中断
    if (HAL_CAN_ActivateNotification(&hcan, CAN_IT_RX_FIFO0_MSG_PENDING) != HAL_OK)
    {
        Error_Handler();
    }
}

/* USER CODE END 1 */

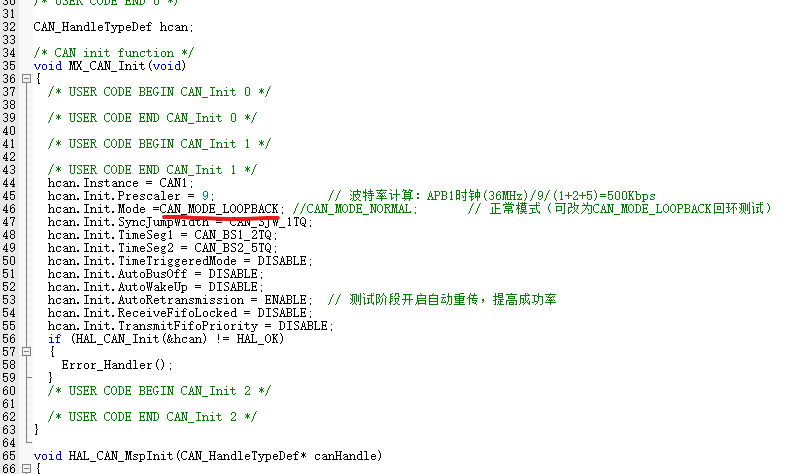

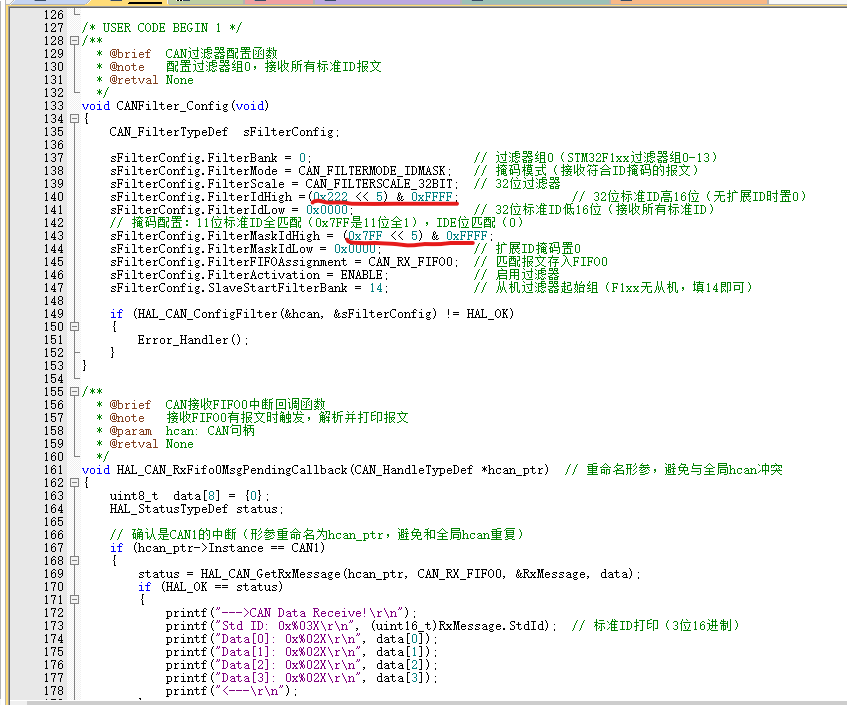

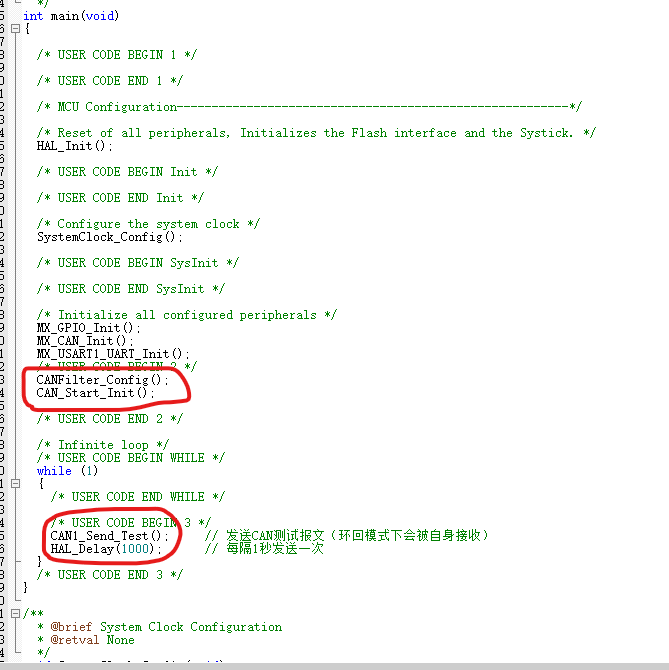

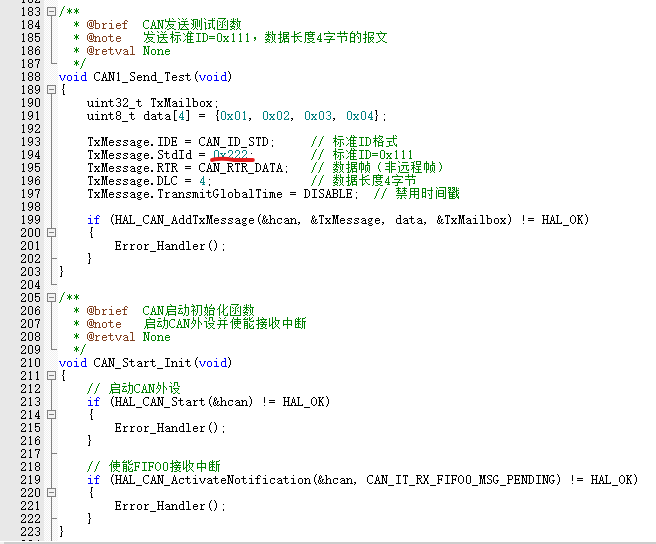

单片机1中设置ID为0x222：
