手把手教你使用pytorch+flask搭建草图检索系统（二）
一、提要与预告
- 准备工作 -> 链接
- 后端搭建 -> 本篇内容
- 前端搭建
- 前后端交互
- demo
上篇《手把手教你使用pytorch+flask搭建草图检索系统（一）》介绍了搭建系统的准备工作，以及本系统的检索原理，还有孪生网络SketchTriplet提取特征的过程，预训练好的模型、模型所使用的代码、数据集已经贴在了上篇节尾，大家可以去google drive或者百度云上下载。本篇将介绍检索系统的后端搭建过程，包括使用flask搭建服务器，以及使用pytorch载入模型。已经咕咕咕到了现在，一是学业二是工作，近期我会努力逐步更新的，在此向那些等了半年的同学们说声抱歉。
二. flask搭建服务器
网上教程极多，我看的是这个FLASK的官方中文文档，写得极其详细且易懂，从零到一应有尽有，为了快速上手，我这里就简单讲下我的理解，flask有点像MVC(Module, View, Controller)那一套，它拥有两个固定的文件夹：static, templates，static里面存放着静态网页所加载的资源（如css、image、json等），所以针对某个静态端点static所使用的图像img_0.png，它的路径应该是：
url_for('static', filename='img_0.png')
而它在文件系统的位置应该是static/img_0.png，我们如果要访问这张图像，应该在浏览器中键入127.0.0.1/img_0.png。静态端点中可以有多个网页，保存在templates中，因此这个templates就有点像MVC中的V，而static则是MVC中的M，根目录下的python文件则是MVC中的C。也就是说，在一个APP中，应该有如下的文件结构：
- base_folder
- static
- img
- css
...
- templates
- 0.html
- 1.html
...
- controller.py
注意，static, templates不一定绝对叫这个名字，在flask初始化的时候，你可以随意修改，修改方式如下：
app = Flask(__name__, template_folder='templates', static_folder='static')
2.1 Controller实现
首先，对于手绘检索系统，按照流程来看：首先得有个界面绘制草图，这是前端工作；然后将绘制的草图保存下来，上传到后端，这是前后端交互；接着，后端依据上传的草图进行检索，得到检索结果，这是后端工作；然后将检索结果返回给前端，着是前后端交互；最后将检索结果展示出来，这是前端工作。也就是说，我们需要两次前端、两次交互、一次后端。
按上面的思路，我们先给绘图界面留个坑，在根目录下新建controller.py，按下面的代码，新建一个flask路由，使服务器能够正常运行、访问：
from flask import Flask, render_template
from datetime import timedelta
# 新建APP
app = Flask(__name__, template_folder='templates', static_folder='static')
# 设置静态文件缓存过期时间
app.send_file_max_age_default = timedelta(seconds=1)
# 新建路由，为绘图界面留个页面
@app.route('/')
def hello():
return render_template('canva.html')
if __name__ == '__main__':
# app.debug = True
app.run(debug=True)
接着在./templates文件夹内，新建canva.html静态网页，如下所示：
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<h1>HELLO WORLD! I'm canva</h1>
</head>
<body>
</body>
</html>

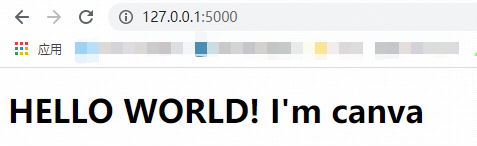

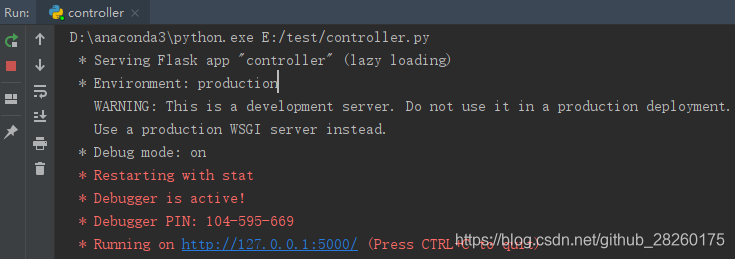

好，在这里运行下，试一试效果：直接在pycharm里面运行，或者你也可以python controller.py，按照输出* Running on http://127.0.0.1:5000/ (Press CTRL+C to quit)访问，就可以看到绘图界面了，如下图所示：
2.2 添加模型载入
继续在controller.py内部添加代码，加入upload函数，如下所示：
from flask import Flask, render_template, request
from datetime import timedelta
from scipy.misc import imsave
import json, os, time, base64
# 加载对应的包
from SketchTriplet.SketchTriplet_half_sharing import BranchNet
from SketchTriplet.SketchTriplet_half_sharing import SketchTriplet as SketchTriplet_hs
from SketchTriplet.flickr15k_dataset import flickr15k_dataset_lite
from SketchTriplet.retrieval import retrieval
# 定义载入函数
def load_model_retrieval():
# 模型相对路径
net_dict_path = '../SketchTriplet/500.pth'
branch_net = BranchNet() # for photography edge
net = SketchTriplet_hs(branch_net)
net.load_state_dict(torch.load(net_dict_path))
net = net.cuda()
net.eval()
return net
#-----------------------------------------
# 加载flickr15k数据集
flickr15k_dataset = flickr15k_dataset_lite()
# 加载检索模型
retrieval_net = load_model_retrieval()
#-----------------------------------------
# 新建APP
app = Flask(__name__, template_folder='templates', static_folder='static')
# 设置静态文件缓存过期时间
app.send_file_max_age_default = timedelta(seconds=1)
# 新建路由，为绘图界面留个页面
@app.route('/')
def hello():
return render_template('canva.html')
# 新建上传路由，因为有传输行为，所有添加POST, GET方法
@app.route('/upload', methods=['POST', 'GET'])
def upload():
if request.method == 'POST':
# 获取上传的草图
sketch_src = request.form.get("sketchUpload")
# 获取上传成功的flag，要么是鼠标绘制，要么是本地上传
upload_flag = request.form.get("uploadFlag")
# 如果上传失败，返回上传页面
sketch_src_2 = None
if upload_flag:
sketch_src_2 = request.files["uploadSketch"]
if sketch_src:
flag = 1
elif sketch_src_2:
flag = 2
else:
return render_template('upload.html')
# 处理上传的草图
basepath = os.path.dirname(__file__)
upload_path = os.path.join(basepath, 'static/sketch_tmp', 'upload.png')
if flag == 1:
# 鼠标绘制
sketch = base64.b64decode(sketch_src[22:])
user_input = request.form.get("name")
file = open(upload_path,"wb")
file.write(sketch)
file.close()
elif flag == 2:
# 本地上传
sketch_src_2.save(upload_path)
user_input = request.form.get("name")
# 开始检索
retrieval_list, real_path = retrieval(retrieval_net, upload_path, flickr15k_dataset)
# 以json形式包装返回的路径
real_path = json.dumps(real_path)
# 检索成功后，将结果渲染出来
return render_template('retrieval.html', userinput=user_input, val1=time.time(), upload_src=sketch_src, retrieval_list = retrieval_list, json_info = real_path)
# 其它操作，返回上传页面
return render_template('upload.html')
首先，在controller.py中，我们需要先将模型和数据集载入到系统内存中，这就是flickr15k_dataset_lite()与load_model_retrieval()的工作。
接着，我希望在canva.html绘图界面中，有两种上传草图的方式，一是直接用鼠标手绘，二是通过本地上传草图，因此在代码中，有两个上传行为。
然后，我们需要将上传的图像进行保存，对于第一种鼠标手绘的方式，绘图界面会将绘制结果以Base64的形式编码，于是我使用了base64.b64decode对回传结果进行解码，然后保存到static/sketch_tmp/upload.png处，对于第二种本地上传的方式，这里我就偷懒直接拷贝本地了，这实际上是错误的。细看代码，这里就有前后端交互的行为了。
然后，后端拿到了上传的图像，使用retrieval进行检索，返回检索路径，这里我使用了json对路径进行包装。
最后，将包装好的检索结果、以及上传的手绘图像，一并交给retrieval.html检索结果页面进行渲染，将检索结果与输入展现在检索结果页面上。这就是整个后端的操作流程。
2.3 后端检索
controller.py中提到的retrieval方法，代码如下所示：
from PIL import Image
import numpy as np
def retrieval(net, sketch_path, dataset):
# 用PIL打开输入图像
sketch_src = Image.open(sketch_path).convert('RGB')
# 提取手绘草图的特征
feat_s = extract_feat_sketch(net, sketch_src)
# 读入自然图像flickr15k的特征集
feat_photo_path = '../SketchTriplet/feat.npz'
feat_photo = np.load(feat_photo_path)
# 解析文件内容
feat_p = feat_photo['feat']
cls_name_p = feat_photo['cls_name']
cls_num_p = feat_photo['cls_num']
path_p = feat_photo['path']
name_p = feat_photo['name']
# L2计算特征距离
dist_l2 = np.sqrt(np.sum(np.square(feat_s - feat_p), 1))
# 排序
order = np.argsort(dist_l2)
# 按顺序返回相对路径
order_path_p = path_p[order]
# 返回绝对路径
return get_real_path(order_path_p)
三. 总结
本篇讲解了如何使用flask进行后端搭建，简单说明了检索系统从上传手绘草图到计算检索结果的流程。以上就是本篇的全部内容，后续将会介绍前端的搭建过程，以及前后端的交互过程，demo展示，敬请期待。
