CANoe入门（9）-- CAPL 语言入门 -- ⑥CAPL中常用的库函数

一、 如何查看CAPL中有哪些可以用的库函数呢？

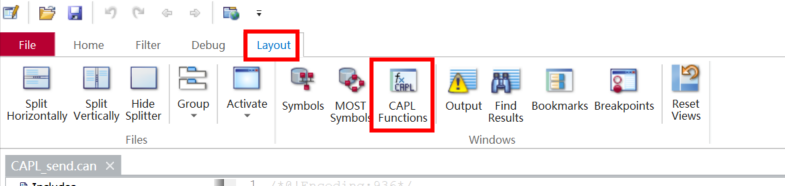

放心，当然是有手册的，如何找到呢？在Vector CAPL Browser 中找，如下图

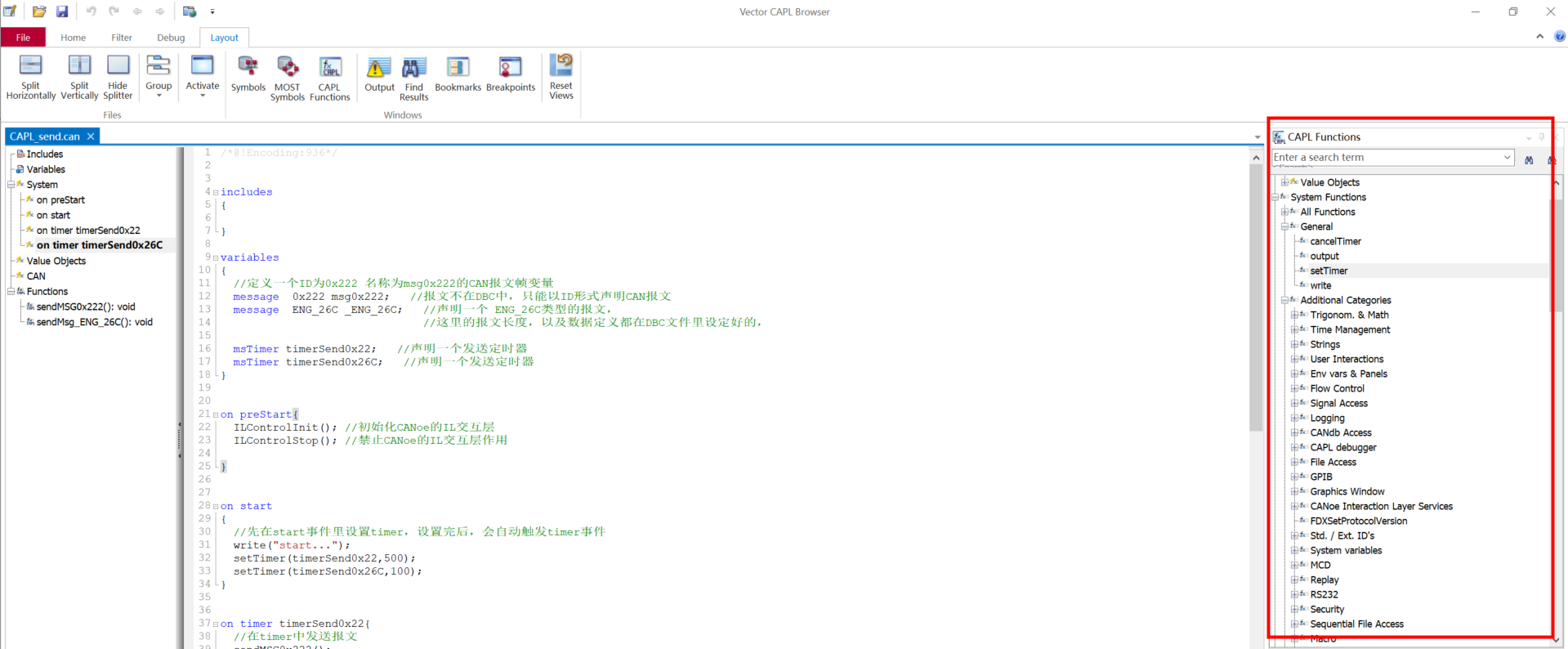

点击CAPL Functions后界面右侧会出现CAPL Functions小窗口，如下图：

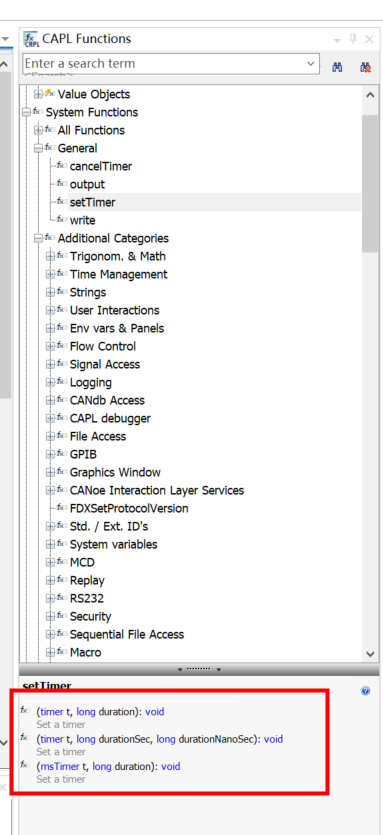

在CAPL Functions小窗口选择函数名，下方可看到函数的接口定义，如下图：

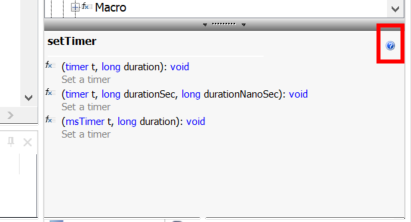

当你想不起函数的入参和返回值时可查看，若您像看函数的作用，示例等更详细的介绍可点击小问号进入帮助界面，

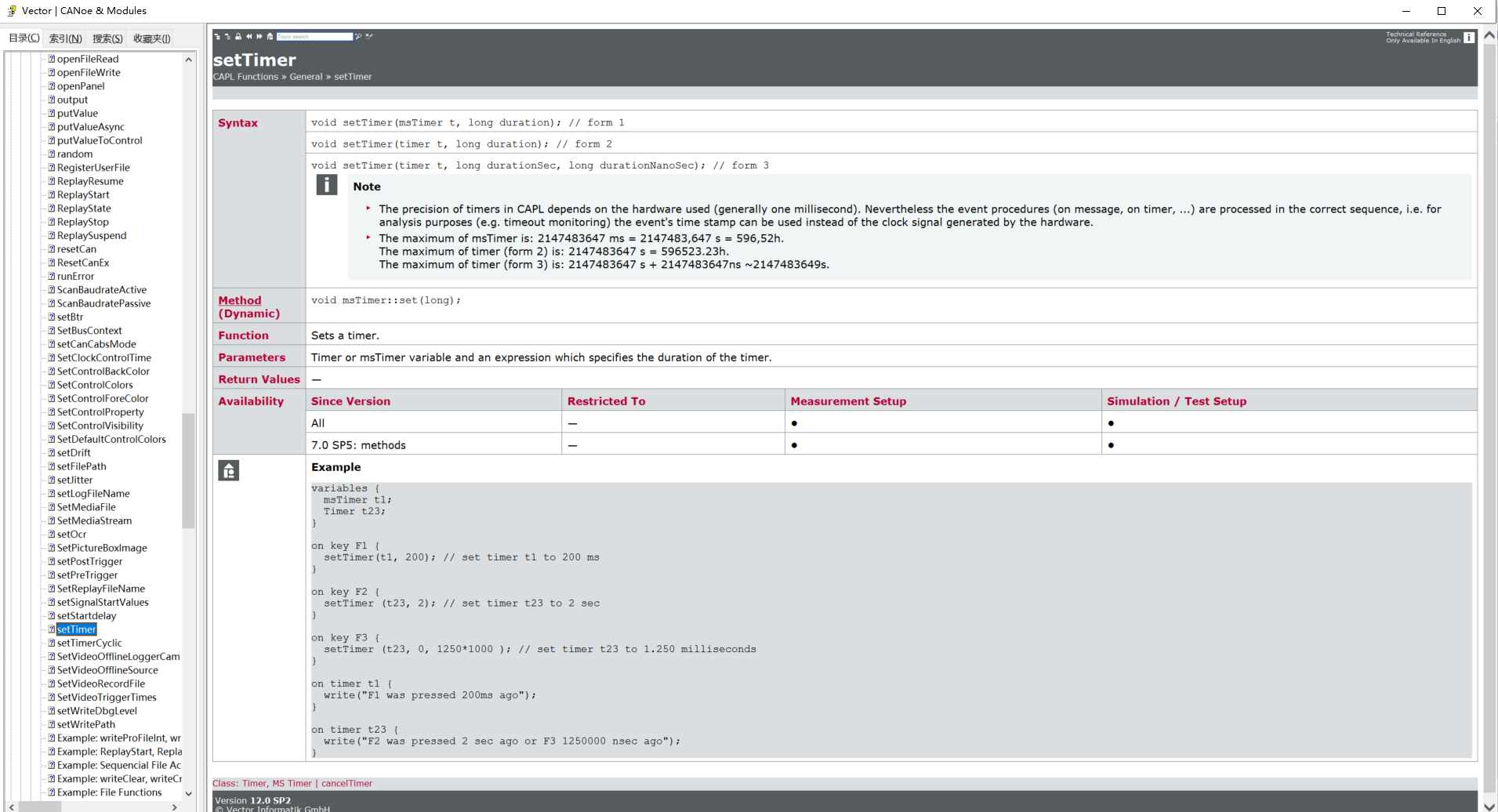

以这个setTimer为例，下面有CANoe官网给的简单示例，告知这个函数的简单用法。

从参数列表中，可以看到这个函数的几个参数

mstimer t：一个mstimer定时器

timer t：一个秒级别定时器

duration：定时器持续的时间，即定时器超时时间

durationsec：定时器超时时间的秒

durationnanosec：定时器超时时间的纳秒

二、常用库函数可分为以下几类：

1. ‌消息处理函数‌

   • output()：发送消息到总线，需先定义message对象并设置DLC等参数‌
   • this关键字：在on message事件中引用当前接收的消息内容‌
   • getValue()：从信号数据库获取信号物理值‌

2. ‌定时器控制‌

   • setTimer()：启动定时器，配合on timer事件实现定时触发‌
   • cancelTimer()：取消已设置的定时器‌
   • 示例：

on message 0x100 {
    if (this.byte(0) == 0xFF) {
        cancelTimer(1);
        ReportWriteString("收到终止信号");
    }
}

1. ‌调试输出函数‌

   • write()：向Write窗口输出调试信息‌
   • writeLineEx()：带格式控制的多行输出‌
   • ReportWriteString()：向报告文件写入数据，需配合reportOpen使用‌

2. ‌事件处理函数‌

   • on key：响应键盘按键事件‌
   • on timer：定时器超时事件‌
   • on message：特定ID报文接收事件‌

3. ‌变量特性‌

   • 局部变量默认具有static特性，需注意初始化位置影响‌
   • 数据比较时需注意不同位宽变量的符号处理差异‌

典型应用场景示例：

on message 0x100 {
    if (this.byte(0) == 0xFF) {
        cancelTimer(1);
        ReportWriteString("收到终止信号");
    }
}

注意事项：

• 函数调用前需确保关联事件已正确注册‌
• 报告文件操作需成对调用open/close‌
• 变量比较建议显式转换数据类型

三、常用的CAN总线库函数主要分为以下几类：

📊 1. 总线状态监控函数

1. ‌canGetBusLoad‌：获取指定CAN通道的总线负载百分比，用于评估网络实时性能‌。
2. ‌canGetErrorFrameCount‌：统计通道错误帧总数，诊断网络稳定性‌。
3. ‌canGetChipState‌：读取CAN控制器芯片状态（如"Active"、"BusOff"）‌。

📨 2. 报文操作函数

1. ‌output(message)‌：发送CAN报文（支持标准帧/扩展帧）‌。

   message 0x100 msg;
   msg.dlc = 8;
   output(msg);  // 发送ID为0x100的报文


2. ‌on message‌事件处理：接收特定报文并解析数据‌。

   on message 0x200 {
     write("Received byte0: %x", this.byte(0));  // 解析报文首字节
   }


3. ‌canGetMinSendDistance‌：检测两帧报文的最小发送间隔（毫秒），用于时序分析‌。

⚠️ 三、错误注入与诊断

1. ‌canOutputErrorFrame‌：主动发送错误帧，模拟网络异常场景‌。
2. ‌canGetTransceiverErrorCount‌：获取收发器错误计数器值（TEC/REC）‌。
3. ‌diagSendRequest‌（扩展）：发送诊断请求（UDS/OBD）并处理响应‌。

🔧 四、辅助工具函数

1. ‌settimer / on timer‌：定时任务管理，如周期发送报文‌。
2. ‌canEnableStatistics‌：启用/禁用通道统计功能（如帧速率、突发传输）‌。

💡 关键注意事项：

• ‌ACK处理‌：CAPL通过硬件自动处理ACK位，无需手动操作‌。
• ‌报文属性‌：使用this.ID、this.DIR（方向）、this.RTR（远程帧标志）访问报文属性‌。
• ‌通道指定‌：函数调用需声明通道（如CAN1.），默认操作当前通道‌

先写到这里，下篇写LIN总线相关函数。
