vlan实验以及思维导图

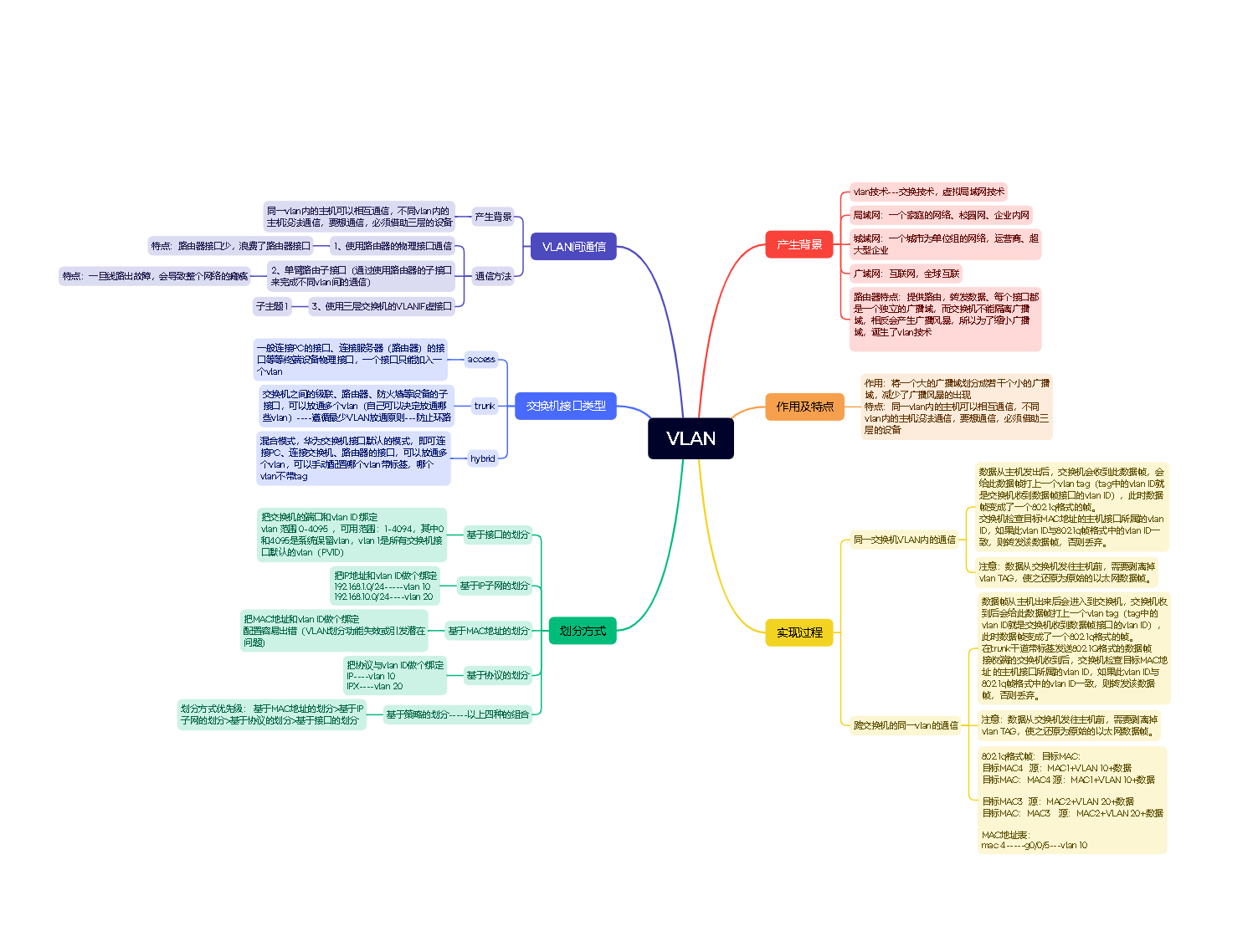

vlan思维导图：

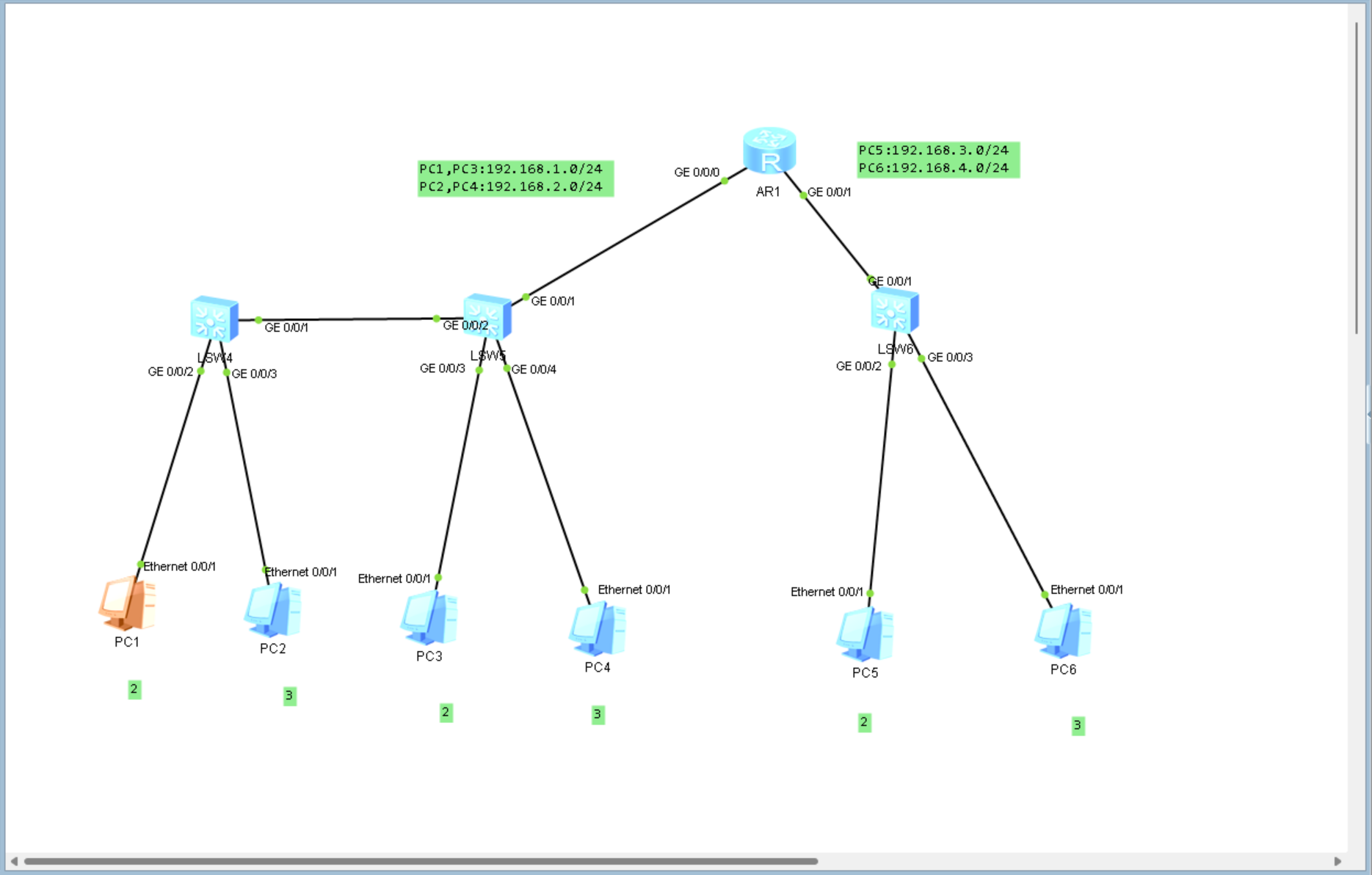

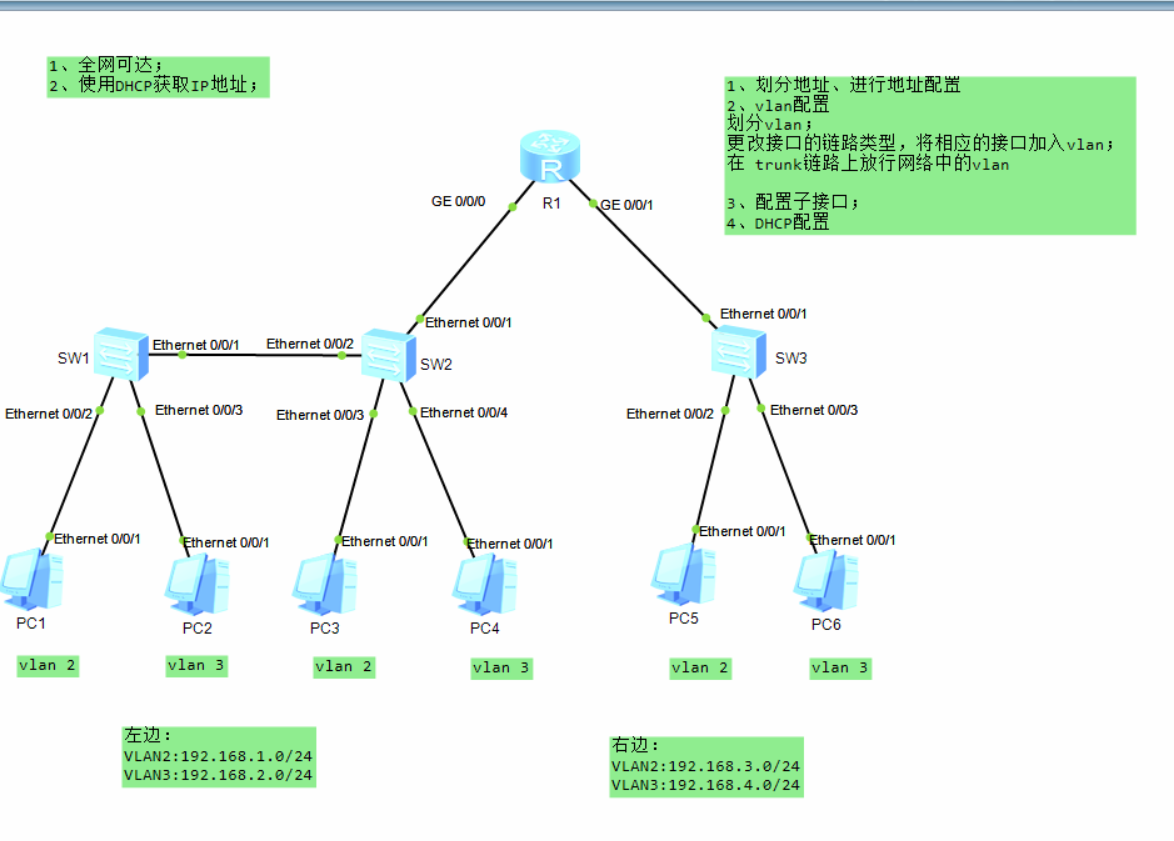

一、实验拓扑

二、实验要求

如图右上角

三、实验思路

1、先在路由器R1上开启DHCP服务；

2、在三台交换机上创建vlan 2，vlan 3；

3、再在每台交换机上配置vlan 2，vlan 3，与trunk干道；

4、在路由器上配置valn之间的路由；

5、开启DHCP服务；

7、ping通。

四、实验步骤

1、先于R1上开启DHCP服务

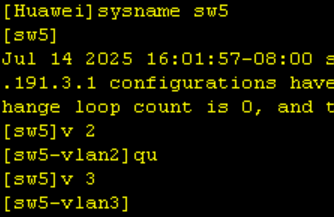

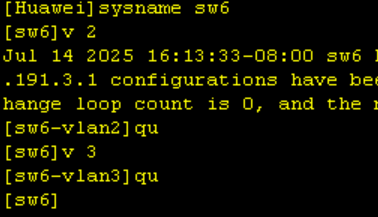

2、创建vlan

3、配置vlan和trunk干道

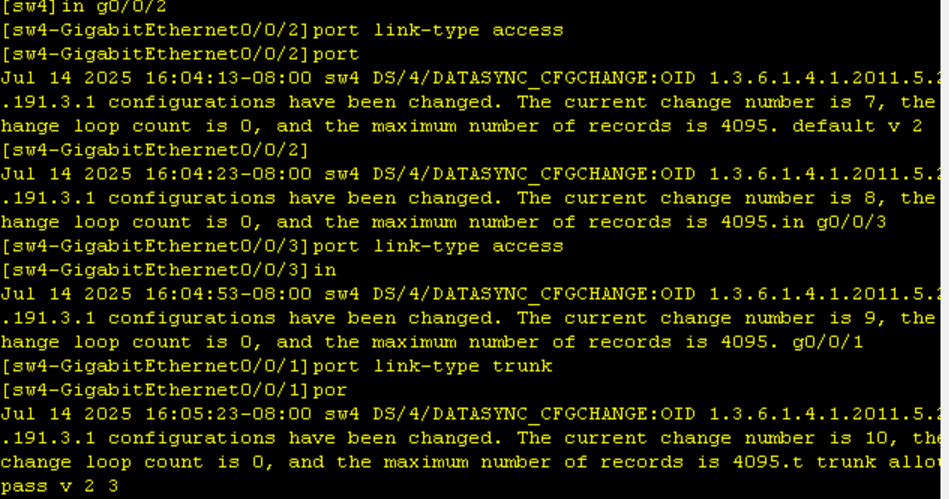

sw4：

配置vlan 2，vlan3，0/0/1接口处为trunk干道，

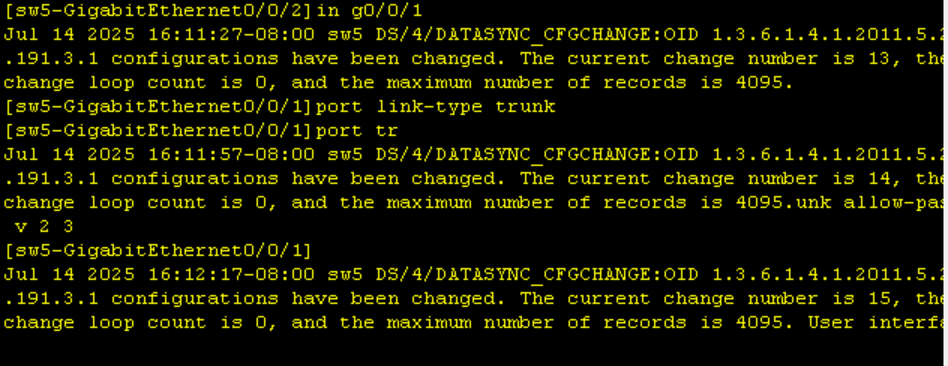

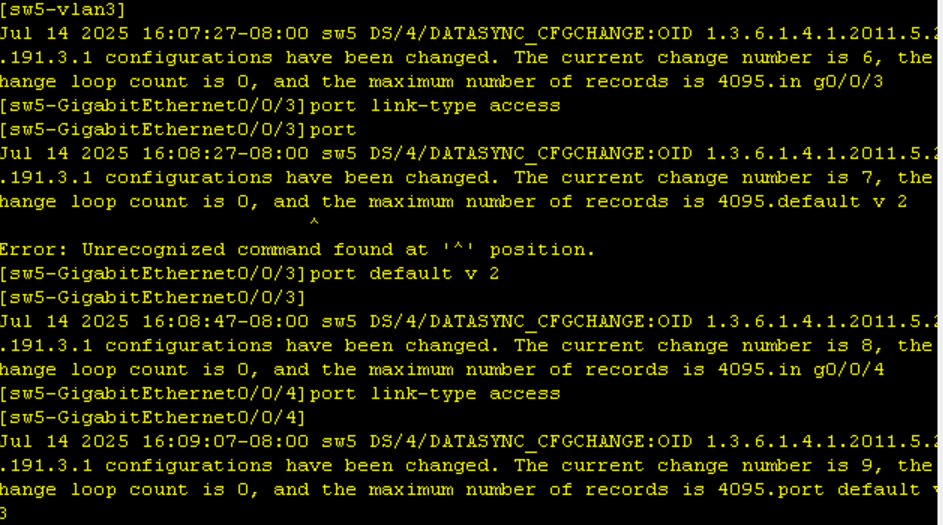

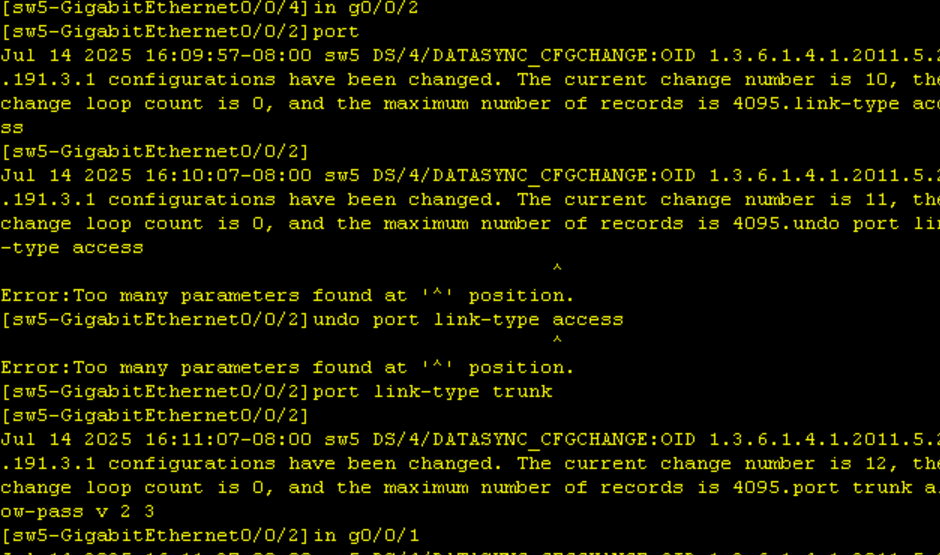

sw5：

配置vlan2，vlan3,0/0/2接口与0/0/1接口为trunk干道，

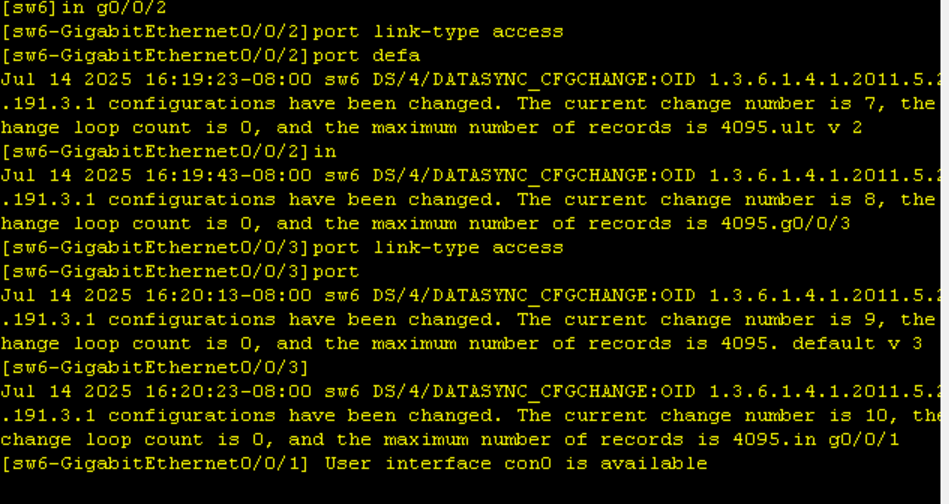

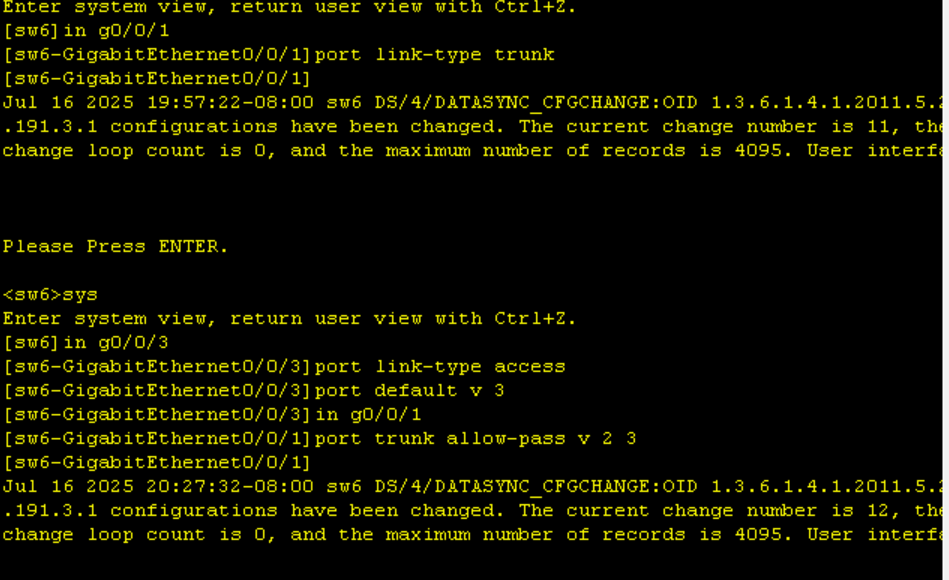

sw6：

配置vlan2，vlan3,0/0/1接口为trunk干道，

4、在R1上配置vlan间的路由

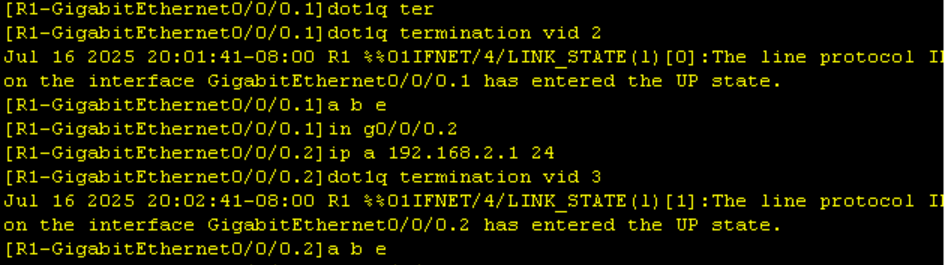

左边的vlan2，vlan3：

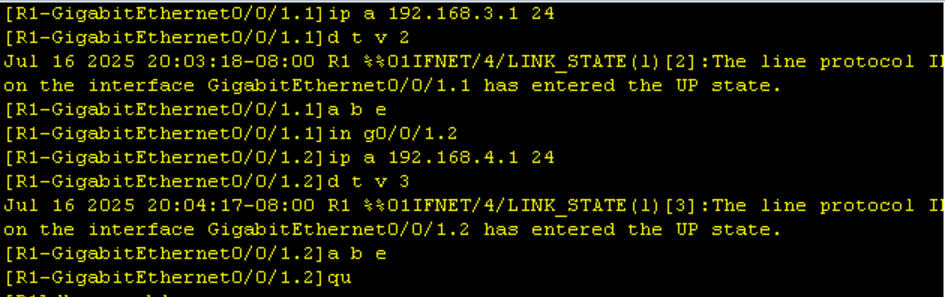

右边的vlan2，vlan3：

5、开启DHCP服务

左边的，vlan2left

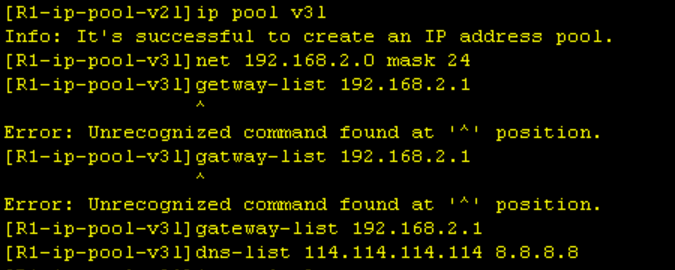

左边的，vlan3left：

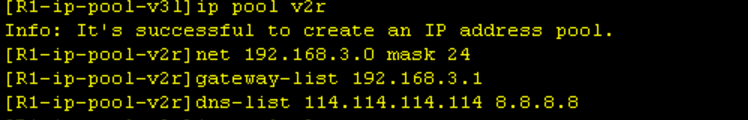

右边的，vlan2right：

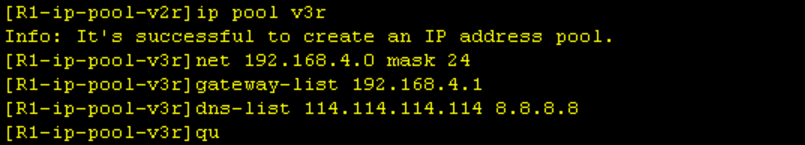

右边的，vlan3right：

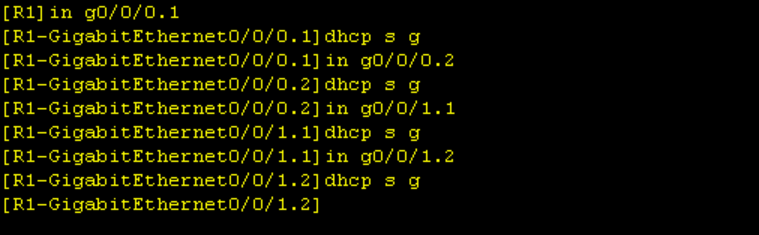

开启DHCP服务：

6、ping通

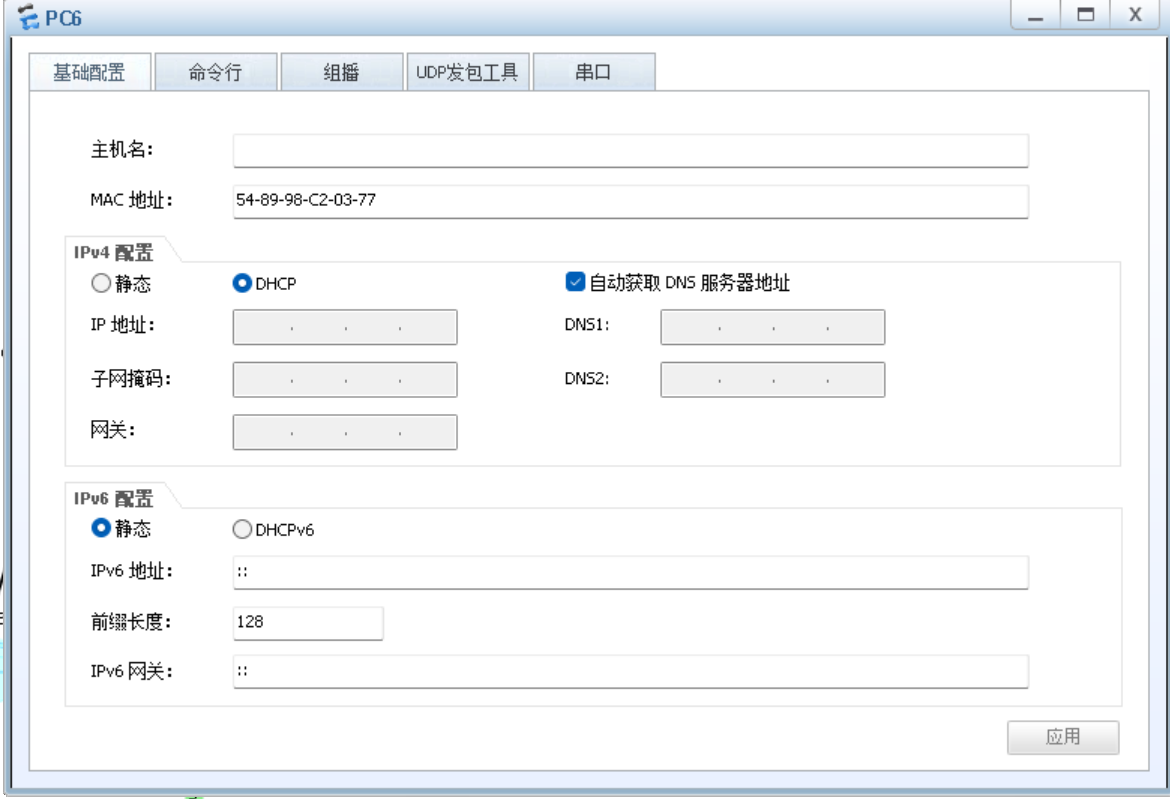

先将所有PC端由“静态”设置为自动获取“DHCP”：

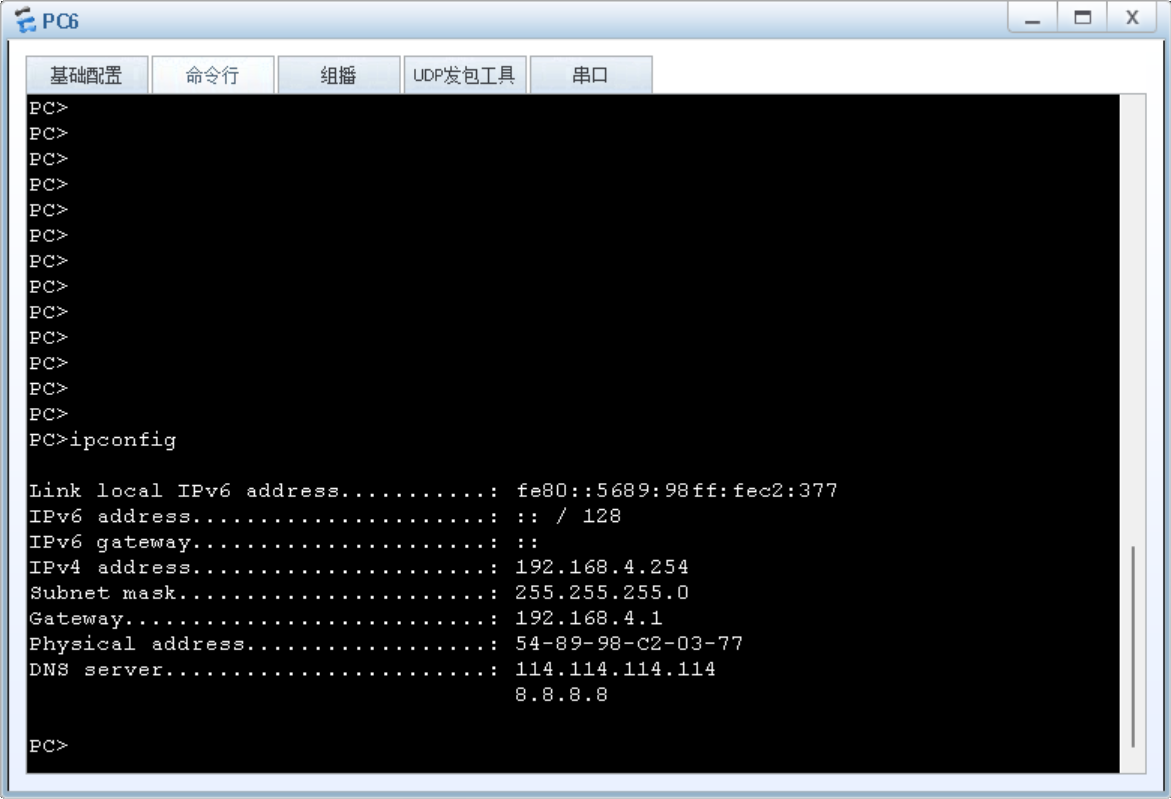

然后查询各PC是否获取到ip，以PC6为例：

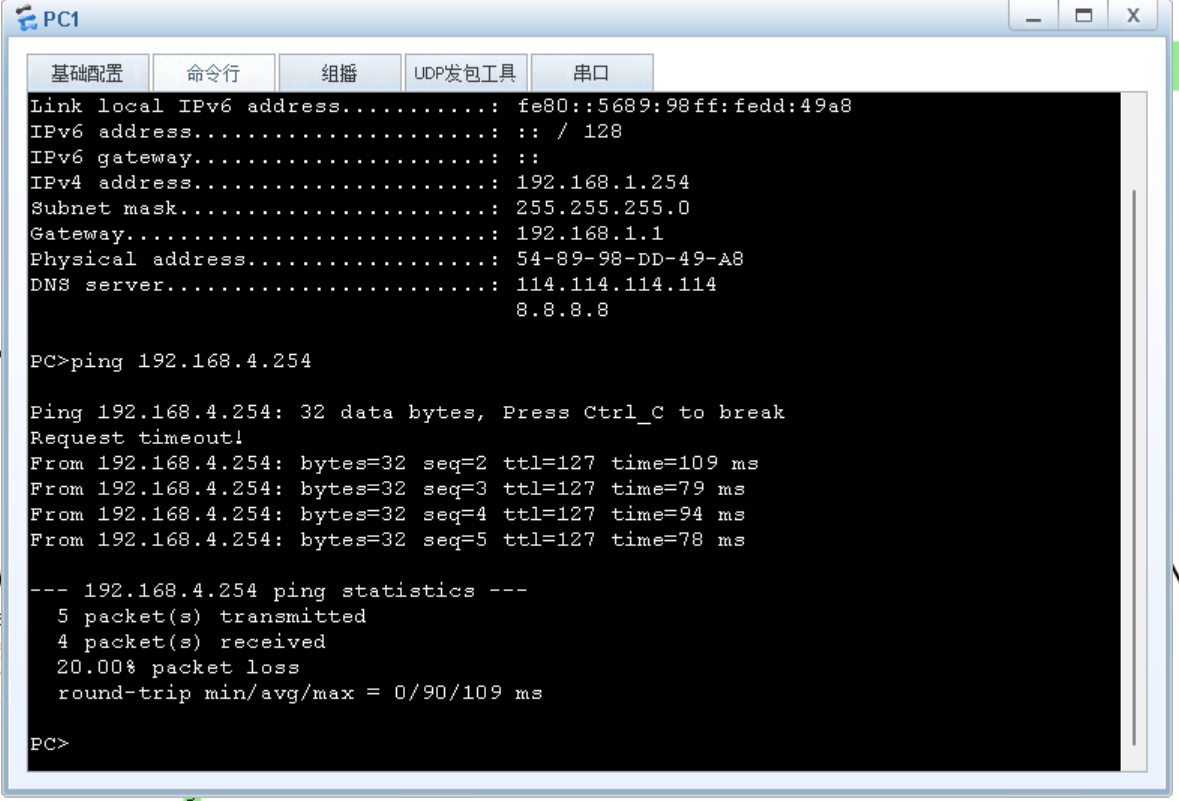

最后PC1 ping PC6：

成功。
