hcia实验1

实验要求：

1.除了R5的环回地址固定5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分；
2.R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1.0/24网络内；
3.R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问；
4.全网可达，尽量减少每台路由器路由条目数量，避免环路；
5.R4与R5间，正常1000M链路通信，故障时自动改为100M；

实验思路：

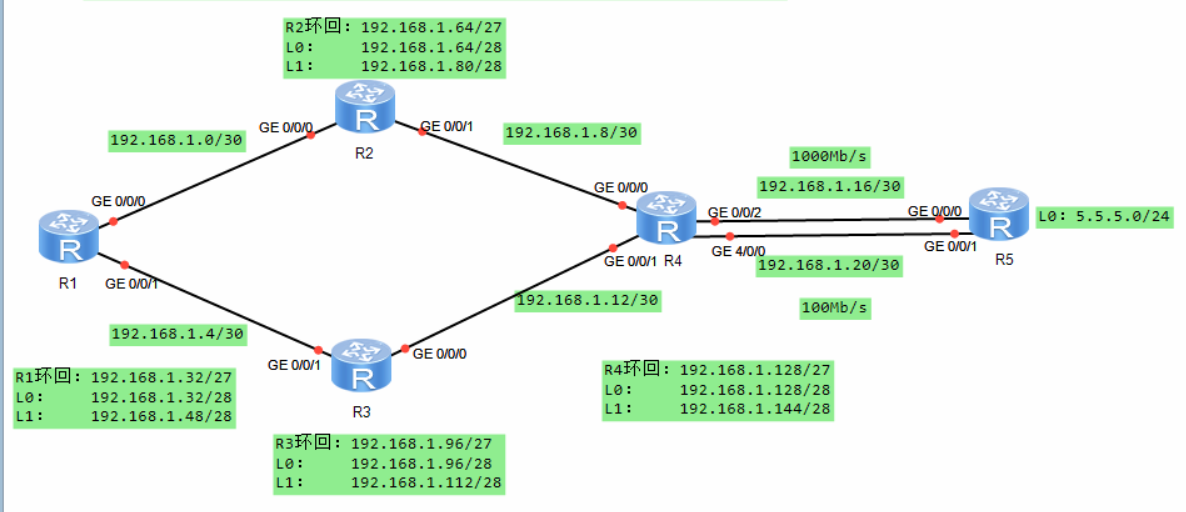

1、划分网段

为图中的骨干链路，R1-R2、R1-R3、R2-R4、R3-R4等预留/30子网，每个子网4个地址，仅2个可用IP，满足点对点需求。将剩余地址按设备R1、R2、R3、R4、R5分组，每个设备分配一个独立的/27网段，用于承载该设备的所有子网。每个设备的/27网段起始地址按顺序排列，R1用32/27，R2用64/27，R3用96/27，R4用128/27，确保地址连续、不重复。之后在设备的大网段内划分环回接口子网/28网段，​​每个设备的两个环回接口Loop0和Loop1，放入同一/27网段内的/28子网，以方便进一步细分。

2、除5.5.5.0/24之外，编写到达其他网段的静态路由

3、配置缺省路由，实现5.5.5.0/24互通，实现全网通，并测试

4、防环，做黑洞路由配置

5、改变路由条目优先级实现，观察静态路由表变化

实验步骤：

1、划分网段：

将192.168.1.0/24划分为14个网段，

192.168.1.0/24的主机位借4位，

192.168.1.0000 0000

192.168.1.0001 0000

192.168.1.0010 0000

192.168.1.0011 0000

192.168.1.0100 0000

192.168.1.0101 0000

192.168.1.0110 0000

192.168.1.0111 0000

192.168.1.1000 0000

192.168.1.1001 0000

192.168.1.1010 0000

192.168.1.1011 0000

192.168.1.1100 0000

192.168.1.1101 0000

192.168.1.1110 0000

192.168.1.1111 0000

再将192.168.1.0/24划分为5个大网段：

1、192.168.1.0000 0000，192.168.1.0/27，6条骨干链路

192.168.1.0000 0000，192.168.1.0/30

192.168.1.0000 0100，192.168.1.4/30

192.168.1.0000 1000，192.168.1.8/30

192.168.1.0000 1100，192.168.1.12/30

192.168.1.0001 0000，192.168.1.16/30

192.168.1.0001 0100，192.168.1.20/30

192.168.1.0001 1000，192.168.1.24/30

192.168.1.0001 1100，192.168.1.28/30

r1环回：

192.168.1.0010 0000，192.168.1.32/27，

192.168.1.0010 0000，192.168.1.32/28，l0

192.168.1.0011 0000，192.168.1.48/28，l1

r2环回：

192.168.1.0100 0000，192.168.1.64/27，

192.168.1.0100 0000，192.168.1.64/28，l0

192.168.1.0101 0000，192.168.1.80/28，l1

r3环回：

192.168.1.0110 0000，192.168.1.96/27，

192.168.1.0110 0000，192.168.1.96/28，l0

192.168.1.0111 0000，192.168.1.112/28，l1

r4环回：

192.168.1.1000 0000，192.168.1.128/27，

192.168.1.1000 0000，192.168.1.128/28，l0

192.168.1.1001 0000，192.168.1.144/28，l1

192.168.1.1010 0000

192.168.1.1100 0000

192.168.1.1110 0000

2、给r1-r5改名以及配ip：

路由器每个接口都配置一个IP地址，r1-r4也配置两个环回接口的IP地址。

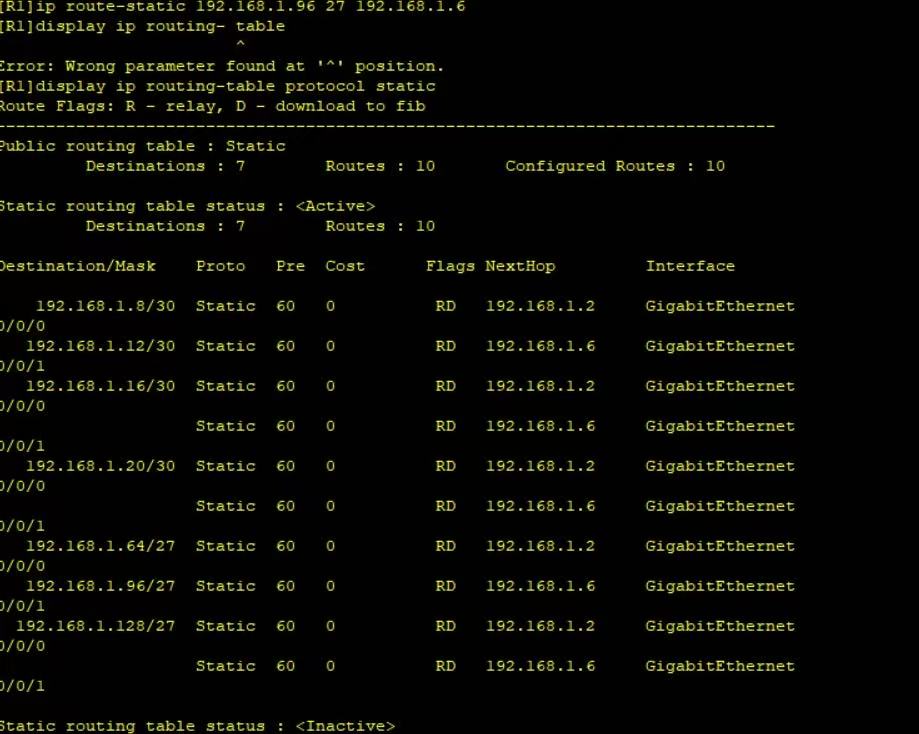

3、以r1为例，配置静态路由。

r2的环回、r2 r4之间的广播域，r4的环回，r4 r3之间的广播域，r3的环回，r4 r5之间的广播域：

4、r1-r4均配置缺省路由，在此以r1为例：

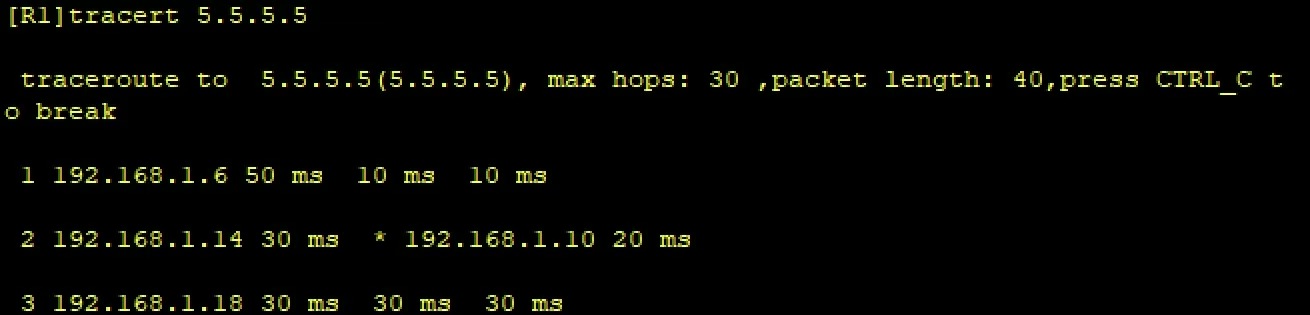

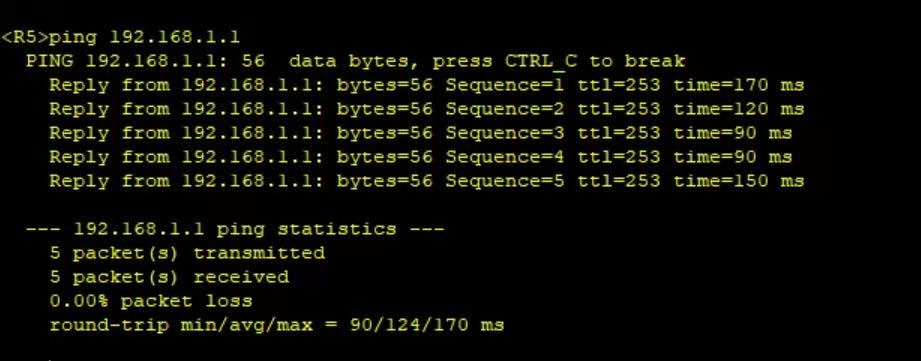

测试，确保所有路由器互通：

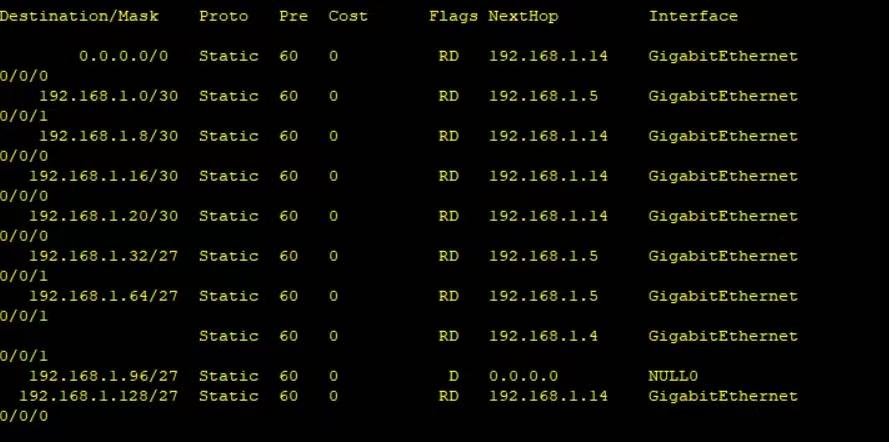

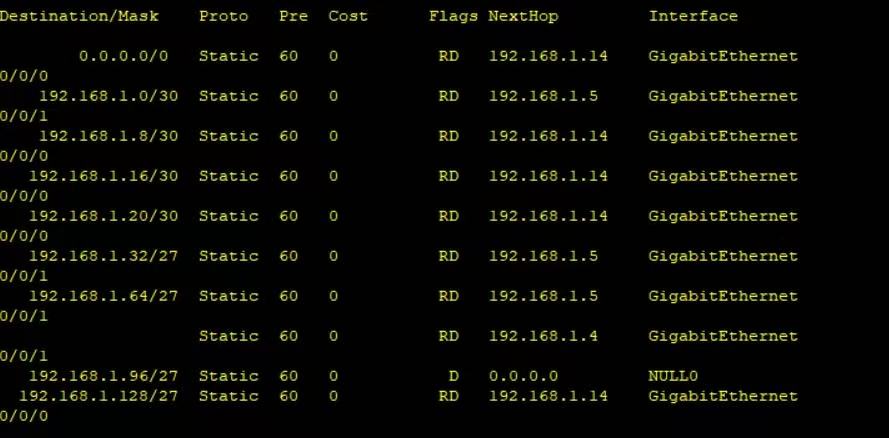

5、避免环路，以r1为例：

r1-r4均配置：“ip” route-static 192.168.1.32 27 null 0

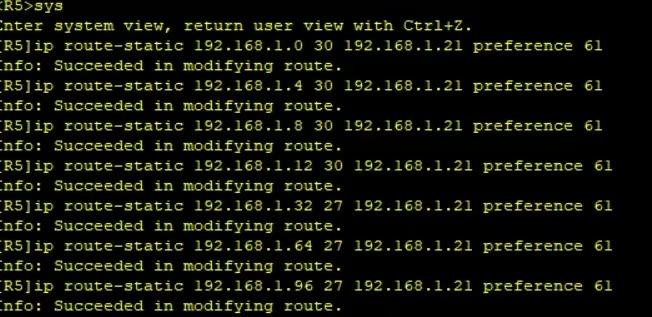

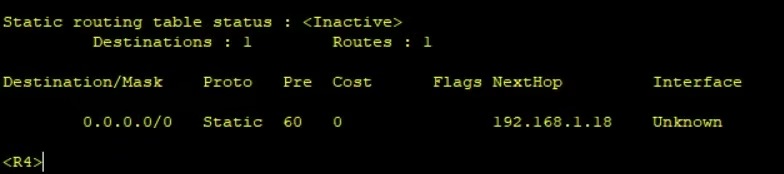

6、改优先级preference，将r5 100m非直连所有网段的优先级改为优先级61：

“ip” route-static 0.0.0.0 0 192.168.1.22 preference 61

最后测试：
