ospf实验

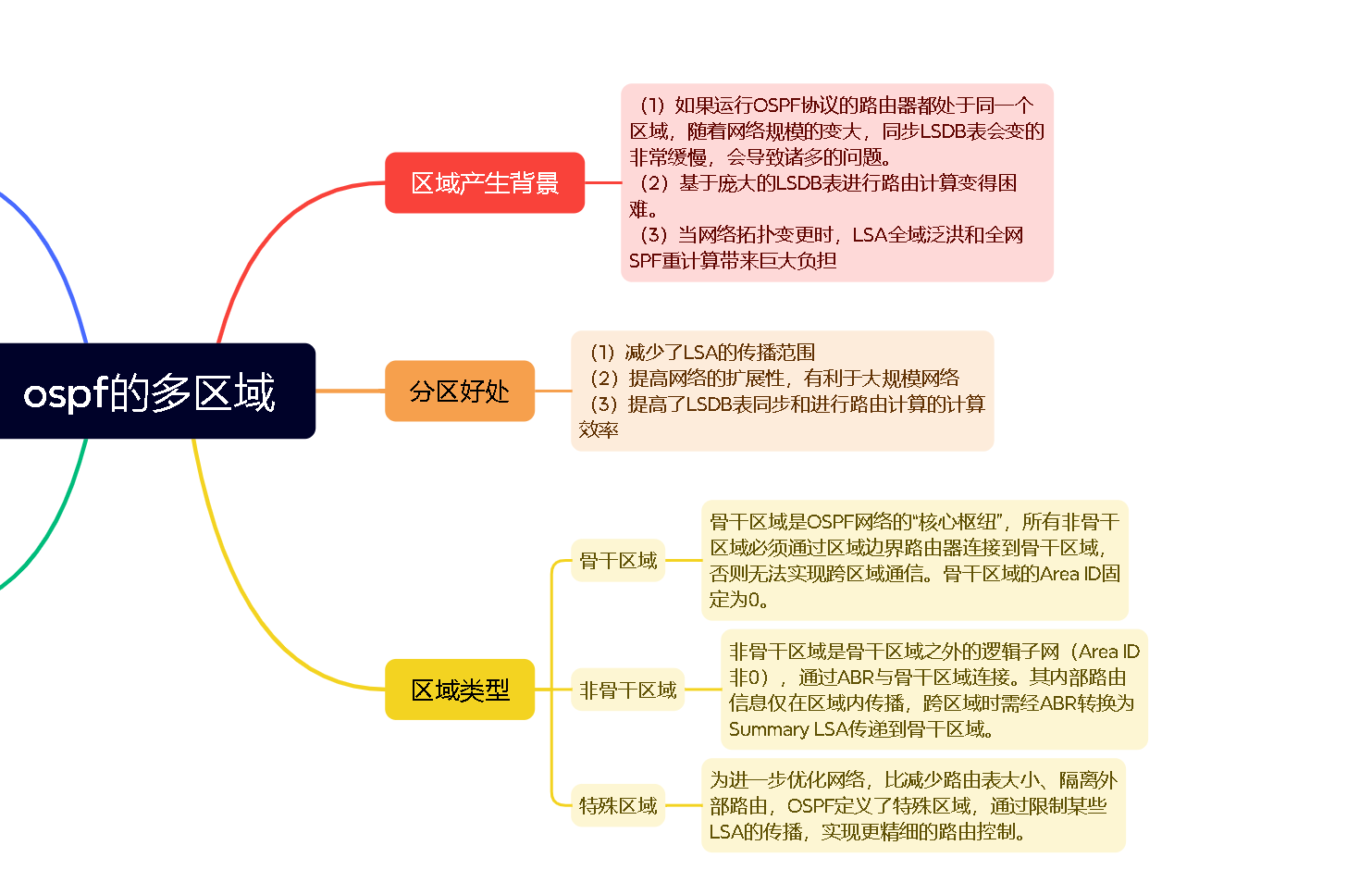

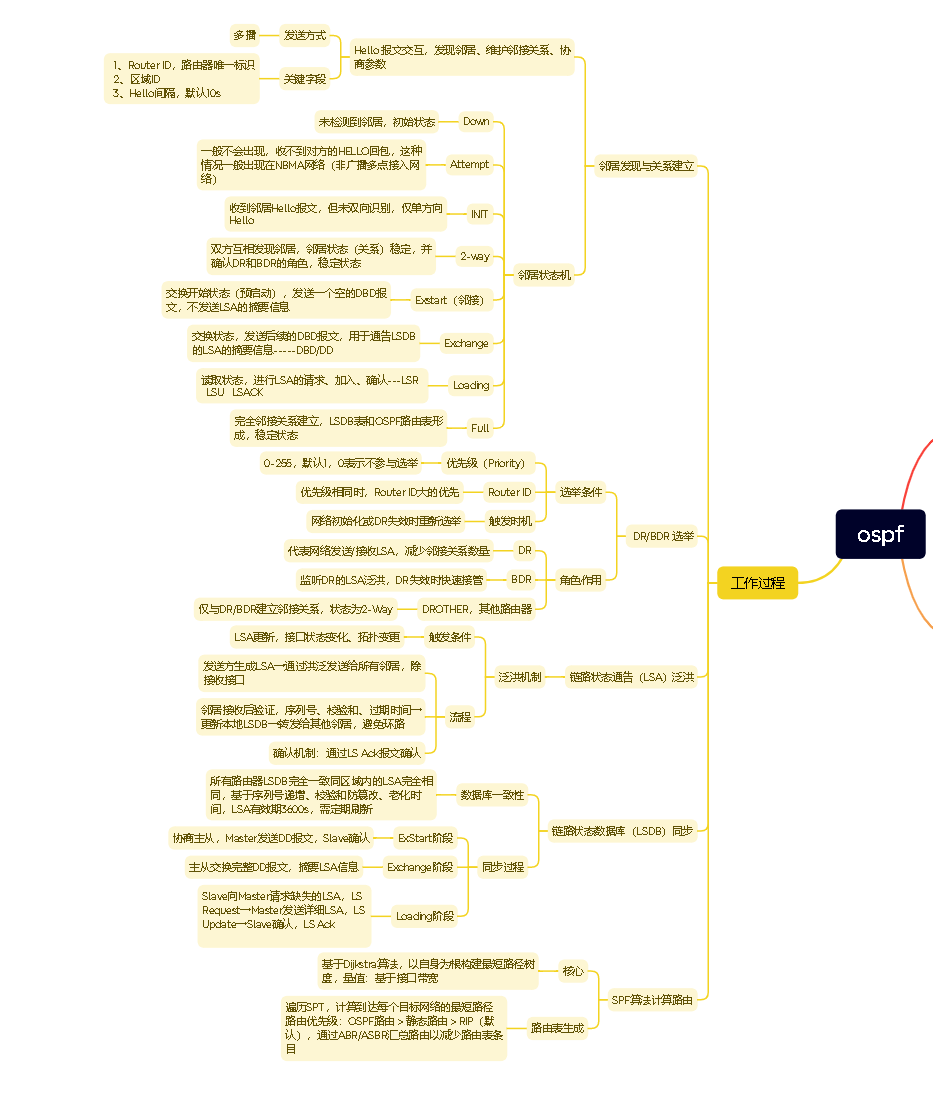

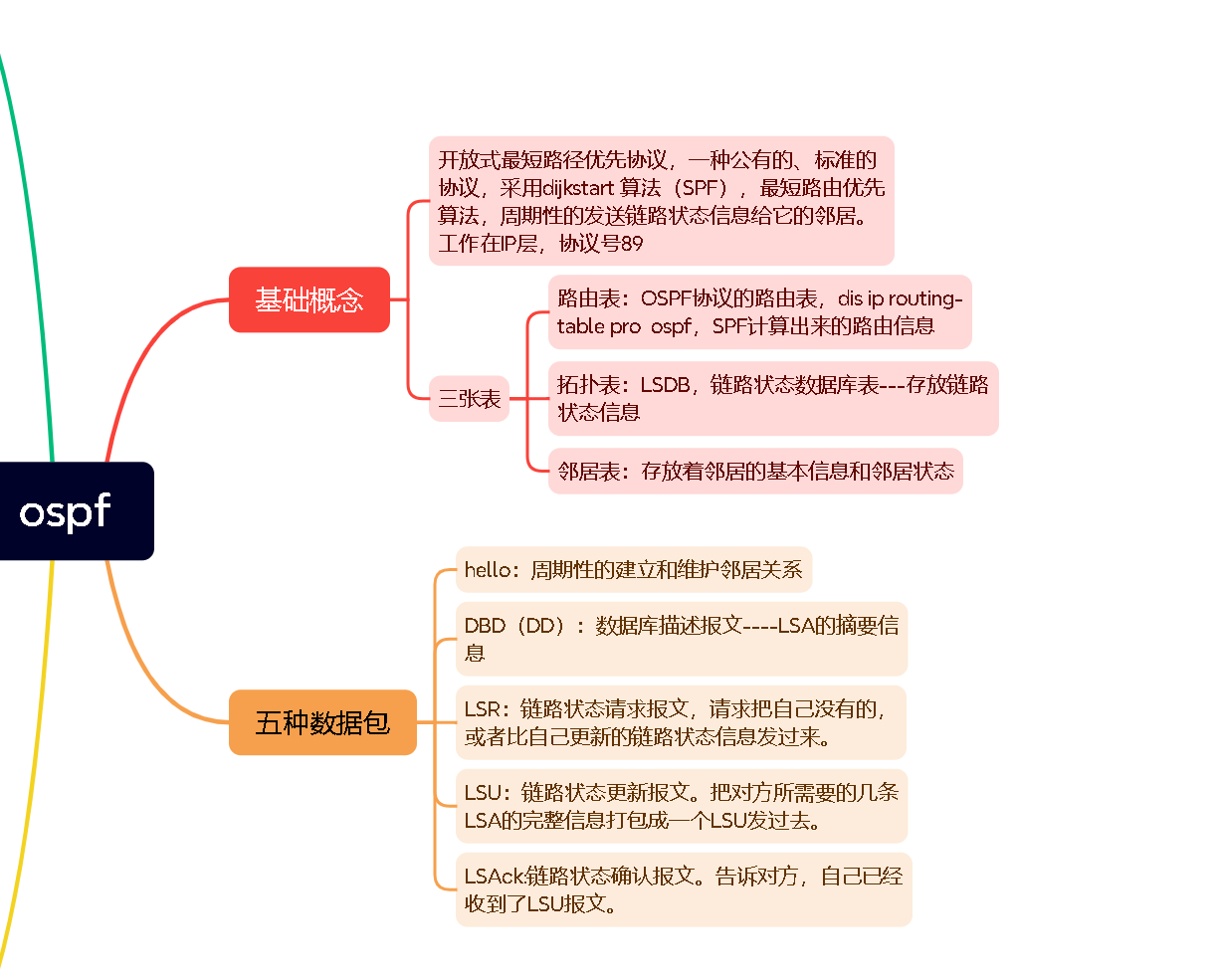

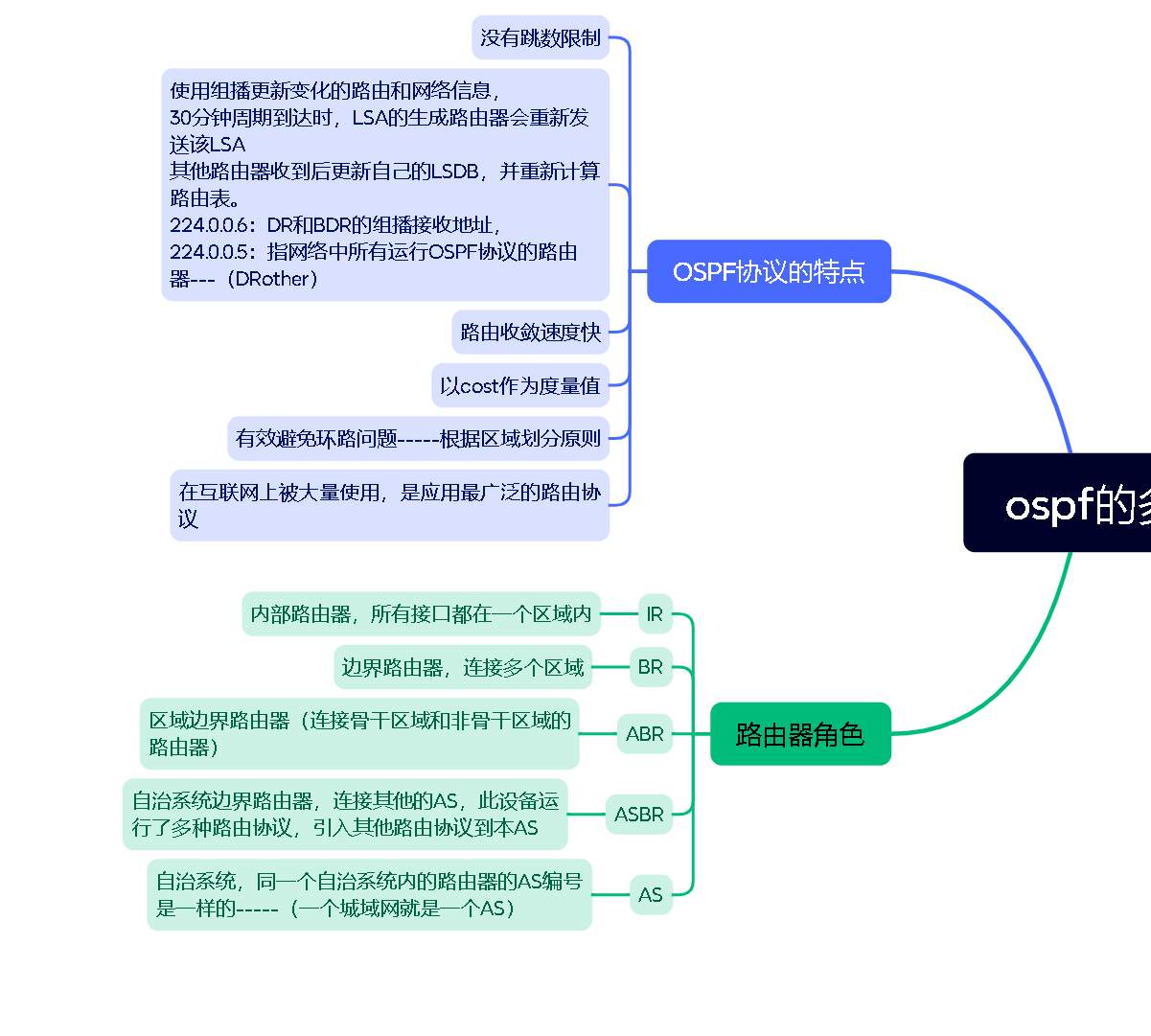

ospf思维导图：

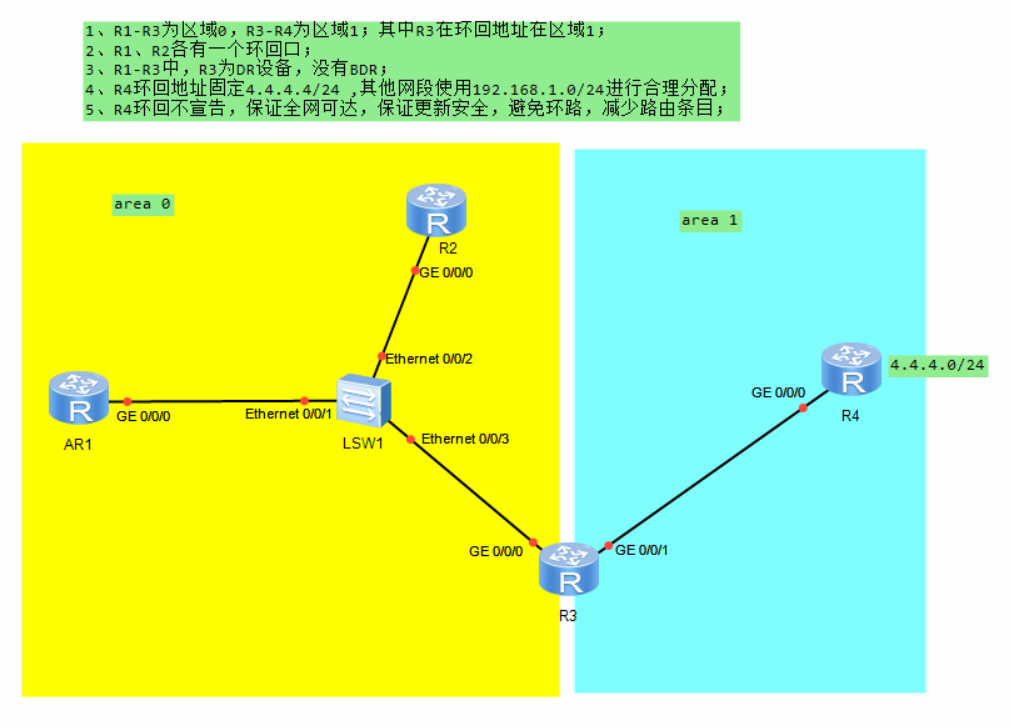

一、实验拓扑

二、实验要求

1、R1-R3为区域0，R3-R4为区域1；其中R3在环回地址在区域1；
2、R1、R2各有一个环回口；
3、R1-R3中，R3为DR设备，没有BDR；
4、R4环回地址固定4.4.4.4/24 ,其他网段使用192.168.1.0/24进行合理分配；
5、R4环回不宣告，保证全网可达，保证更新安全，避免环路，减少路由条目；

三、实验思路

1、划分网段

2、给各个路由器的接口配划分好后的ip地址、环回地址

3、在每个区域内启动ospf

4、配置缺省路由并检验

5、干预br、bdr的选举

6、R1,R2,R3逐次接口认证

7、在R3汇总，防环

8、检验是否能ping通

四、实验步骤

1、启动ospf

做完后发现前面的ip配置被日志刷掉了，

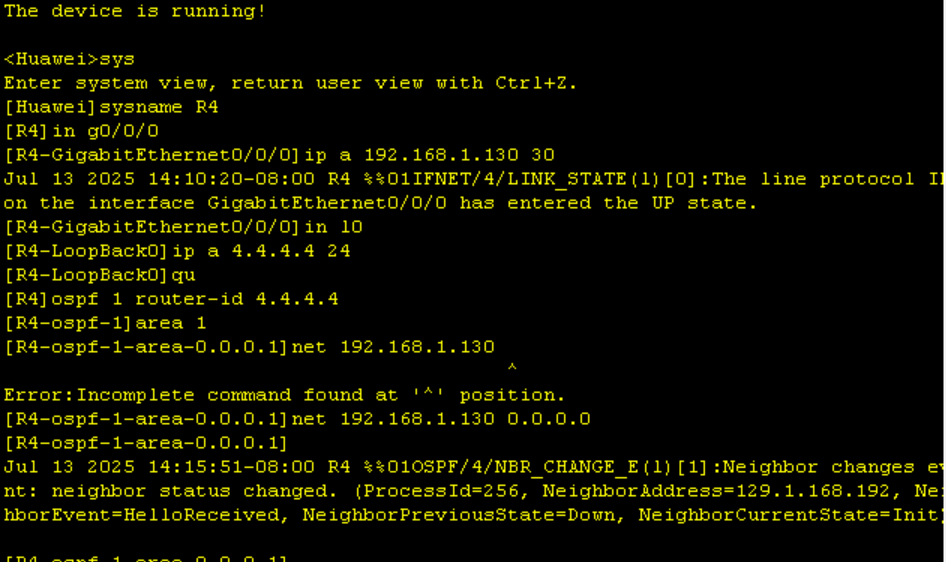

以R4为例配置：

ip配置，环回地址配置，宣告area 1

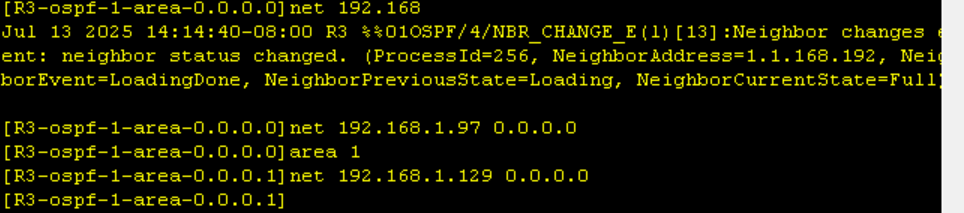

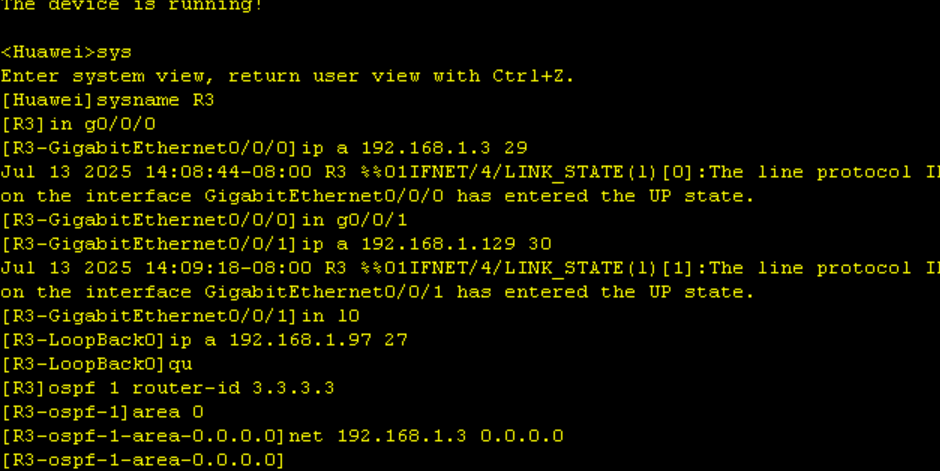

R3：

ip配置，环回配置，宣告area0与area1，

我在这里宣告接口，

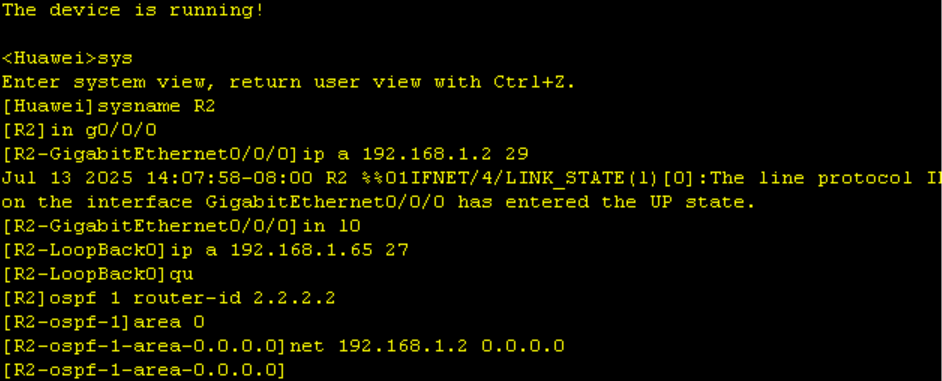

R2：

R1：

命令被日志刷掉了。

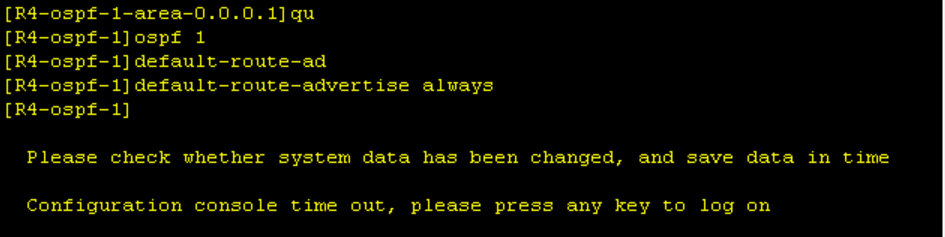

2、配置缺省路由并防环：

检验：

3、干预br与bdr的选举：

R1：

R2：

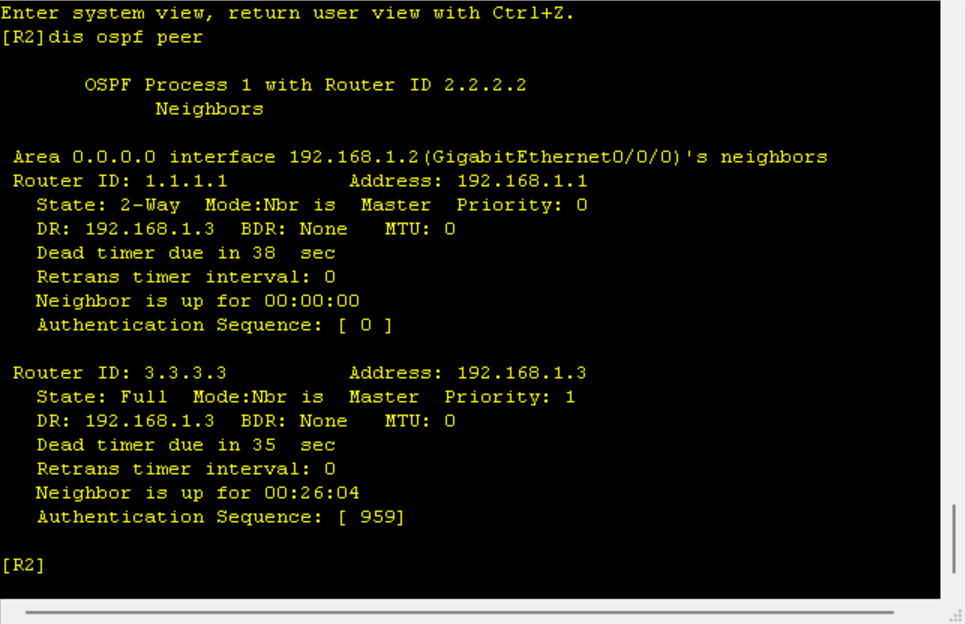

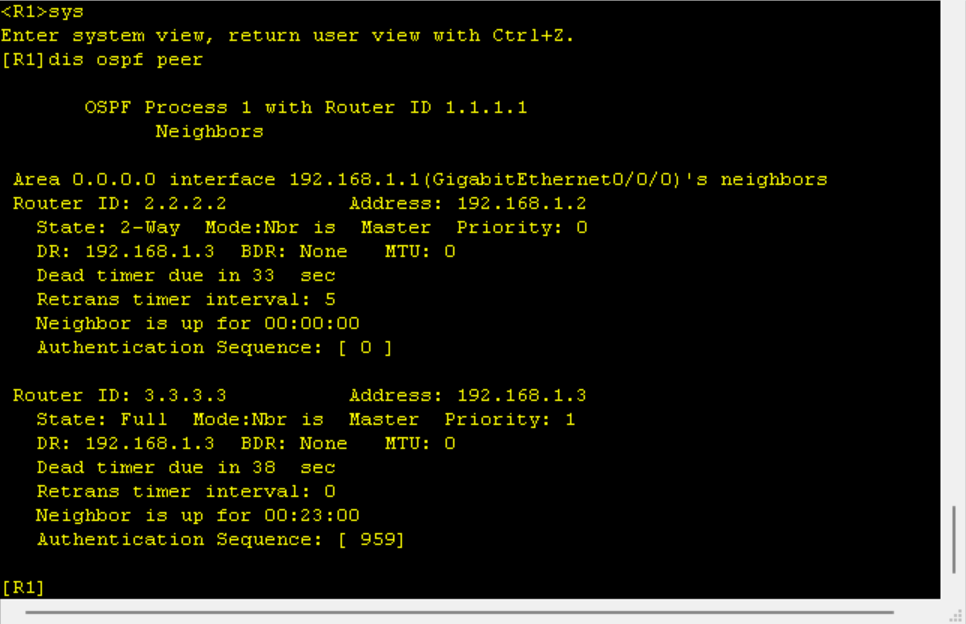

检验：

4、接口认证

R1：

R2：

R3：

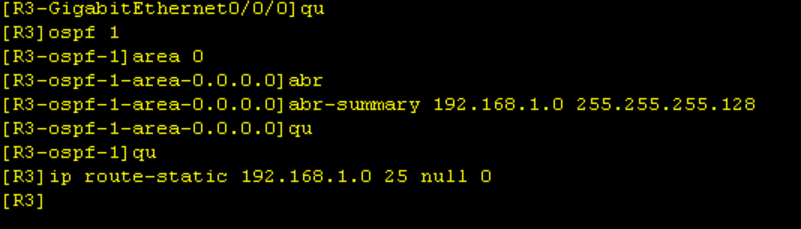

5、汇总及防环

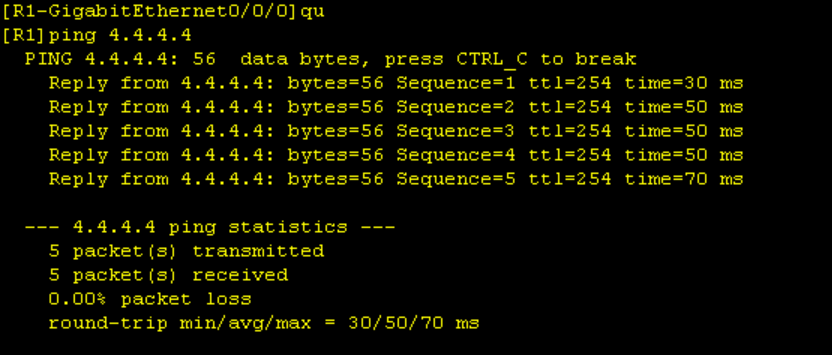

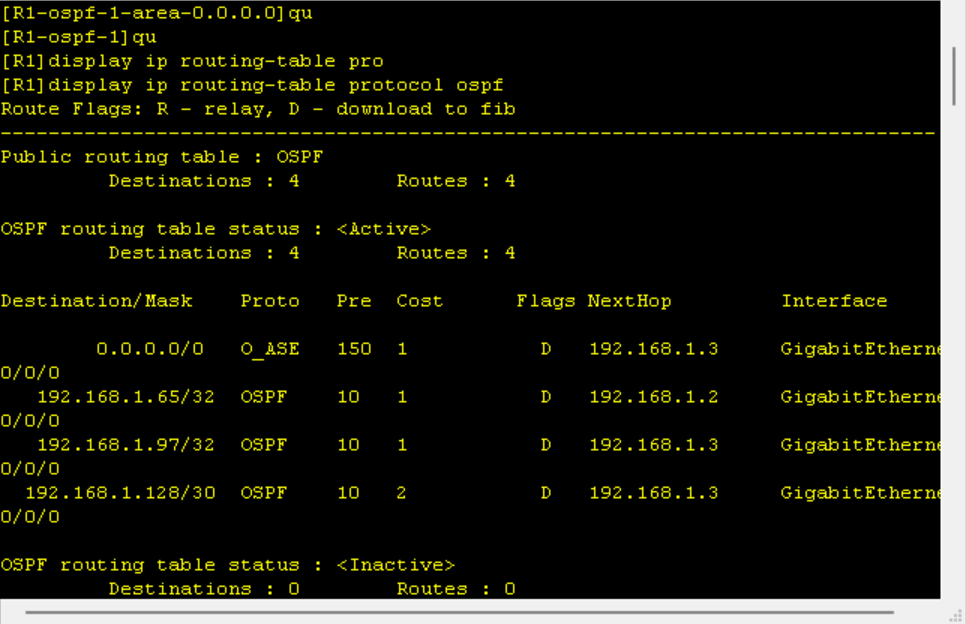

6、检验

实现全网通。
