cad控规指标表转excel表的FME方法

本文介绍了如何使用FME软件将CAD控规指标表转换为Excel表格,通过在AutoCAD中预处理数据,然后利用FME进行自动化处理,避免了大量手动输入的繁琐工作,提高效率并减少错误。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

原文发布时间:2015-07-22 13:23:45

作者:木头狼

模板下载

前段时间接到一个任务,需要将dwg格式的控规地块导出到shp格式,要求附加地块控制指标(容积率、建筑密度、绿地率之类的)。cad地块线转shp面很容易,但是附加地块控制指标却不那么简单。

受条件限制,没有现成地块控制指标属性表可以链接到地块,控制指标信息只能来自dwg格式控规图则里由文字和线条画成的表。一个地块的控制指标有十几项;一张图则里有十几个地块、一项控规里有十几张这样的图则,需要输入的属性个数就达1000-2000。如果纯手工将这些信息输到excel表格,不仅费时费力,而且还容易出错。

最烦这种毫无技术含量、重复性机械劳动。想偷懒,咋整?嘿,突然眼前飘来三个字:‘FME’。都说FME是万能的,帮咱偷这个懒应该问题不大。经过思考和实践,这问题还真就用FME给解决了。



下面将操作步骤分享给大家。

第一步:占位

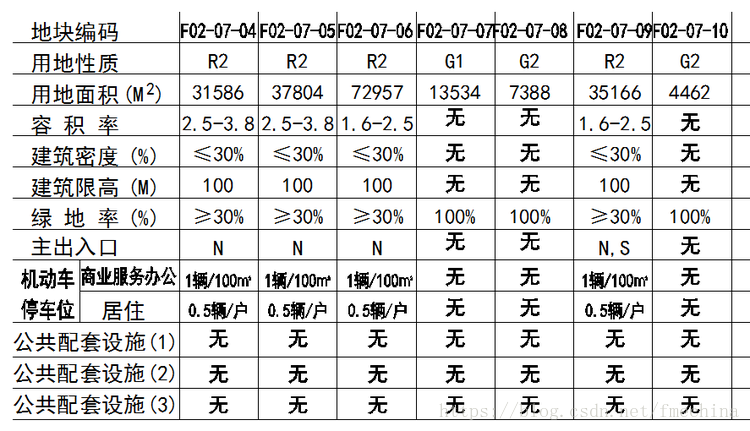

       在autocad中,将表中空白的地方用一个字符填充占位(下图中是用‘无’占位)。

第二步:穿串

在autocad中,用线将属性值穿起来。要求线在单独的一个图层中,要真正的穿上属性文字,不能漏项。<
