在FME中读取Dwg格式数据的探究

原文发布时间：2013-09-16

作者：琴之音

作为初来乍到的我，对FME的了解还不是很深入，于是我仅把FME各个模块的功能及应用做一些简单介绍，以及对读模块参数的理解做一个总结吧。

FME是可以对空间和非空间数据进行相互转换的、支持海量数据的、可批量处理的、集合ArcGIS数据分析功能的，是一款强大的数据转换软件，解决各个行业之间的数据衔接问题，应用领域非常广泛，常应用于国土、资源、建筑、规划、机械、信息等行业部门。

对于FME来说，读模块的使用是最频繁也是最多的，因为我们首先要将数据进行读取和查看才能够知道数据的结构、格式特点和图形内容，然后才会选择应用FME的400多个转换器进行数据结构和内容的转换。然而，Autodesk AutoCAD DWG/DXF格式数据时公认广泛应用的数据，所以对数据参数的理解是很有必要的。通过在FME Universal Viewer中打开dwg数据，然后点击Parameters设置各个参数来理解。

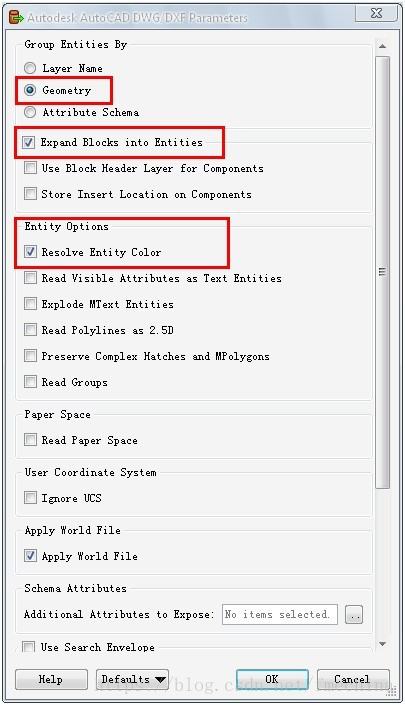

在读模块的参数设置里对dwg格式数据的读取方式进行控制，以上设置表示我仅通过数据的几何类型读取个数据图层，将块类型数据打散，并融合数据颜色，这是比较常用的几个选项。下面是对每个参数的理解概要：

1.   Group entity by框

Layer name表示对dwg文件的图层进行分组读取；

Geometry表示通过几何类型进行读取；

Attribute Schema表示按源数据集定义的图层模式生成. 图层将用于创建以图层名称分组的FME要素类; 但是, 所有实体的属性将属于一个图层将被累计和添加到该层FME要素类中.

2.
