2019FME博客大赛——基于FME的报备坐标(Excel或txt)与shp转换

参赛单元：传统GIS数据处理

作者：廖超毅

单位：成都市国土资源信息中心



一、前言

自2017年毕业以来，接触了很多国土行业的东西，最令我头痛的问题还是把国土用地报备坐标表（下文简称“坐标表”）转换成shp格式的矢量。如何快速且准确的进行批量转换，这是目前很多这个行业的公司有待解决的一个问题。

2018年11月，我有幸参加了安图世纪公司的FME培训，这时候才开始接触FME，经过3天各老师对FME的详细讲解，我被FME的强大功能及魅力深深吸引。回去就开始换各种尝试，前不久，终于用FME做出了全新的坐标表（excel或txt）转shp格式的流程,仅5分钟就处理好了长期累计下来的3000多张excel表。甚是兴奋，现在趁此机会把自己的成果分享给大家，希望对大家有帮助！

二、数据介绍

要解决这个问题，首先我们要分析数据的格式，国土用地报备坐标无论是excel格式还是txt格式都是有特定格式的。

1. 1.  excel格式坐标表

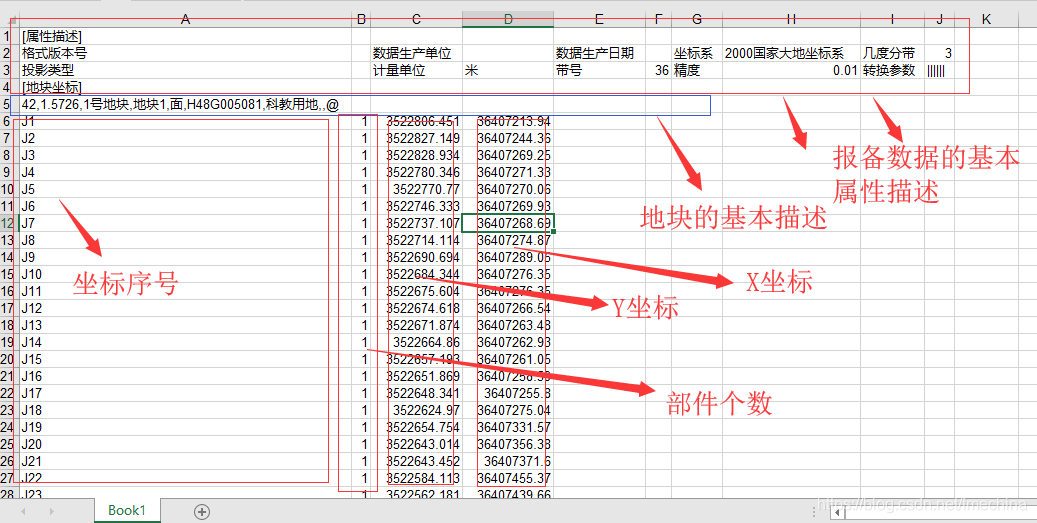

如图2.1所示，前4行或前7行是坐标表的基本属性，后一行就是地块的基本描述(包括界址点个数，面积，部件个数，地块编号，类型，分幅号，用途或项目名称)，每一个的地块具体描述属性就是从这行开始，随后第一列是界址点的序号，第二列是地块部件唯一值，第三列是Y坐标，第四列是X坐标。

每个面都是以界址点初始序号开始，然后以初始序号结束，这样就构成了一个多边形的坐标序。

                                                                                                 图2.1

1. 1.  txt格式坐标表

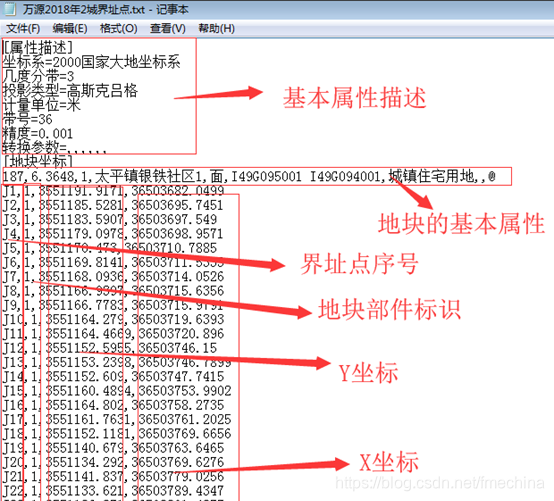

如图2.2所示，与excel格式类似，前4行或前7行是坐标表的基本属性，后一行就是地块的基本属性(包括界址点个数，面积，部件个数，地块编号，类型，分幅号，用途或项目名称)，每一个的地块具体描述属性就是从这行开始，随后第一列是界址点的序号，第二列是地块部件唯一值，第三列是Y坐标，第四列是X坐标。

同样，每个面都是以界址点初始序号开始，然后以初始序号结束，这样就构成了一个多边形的坐标序。

                                                                                             图2.2

三、总体思路流程

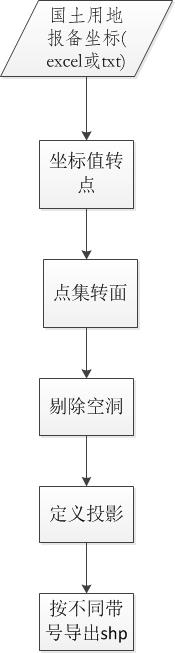

如图3.1所示，此次利用FME解决问题的思路是和我之前利用Python编程处理的思路一样。先将excel或txt转换成点，根据点集转换成面，利用生成的面抠出多余的面，最后投影到正确坐标系。
