5.有限共轭距Cooke 物镜——zemax 学习笔记

原创 已于 2024-12-10 23:37:32 修改 · 929 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#笔记 #人工智能 #学习

于 2024-12-08 20:51:02 首次发布

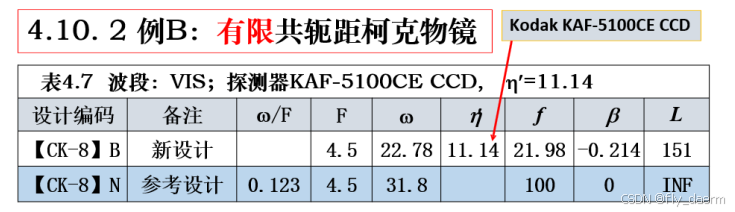

1.参考设计

2.实际操作

调出参考设计 【CK-8】

2.1 计算基本参数

这里面有些参数需要计算

像距 L：

2.2 调整基本参数

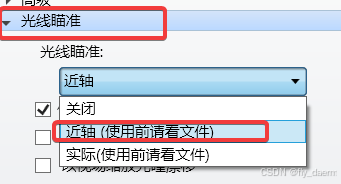

这里的F数与参考设计一致不用修改，在此之前先把光线追踪打开，这里的光阑像差较大需要打开光线追踪

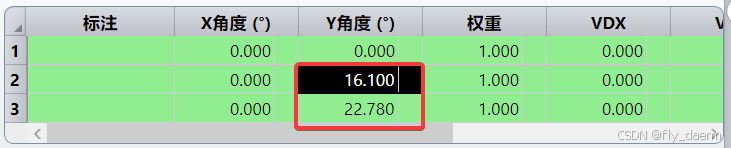

修改视场角（全视场、0.7视场）

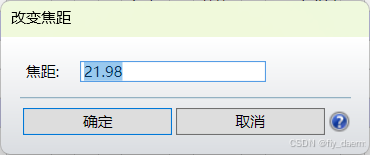

修改焦距

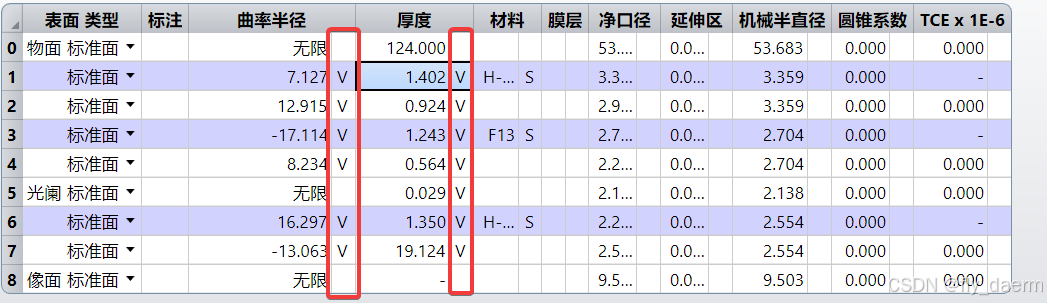

2.3 变量设置

曲率半径：除物面、光阑面、像面，其余面的曲率都设置为变量

厚度：物面的厚度就是本面到镜头第一面的距离，即物距（该物距由计算得出），其他厚度均设置为变量

2.4 操作数优化

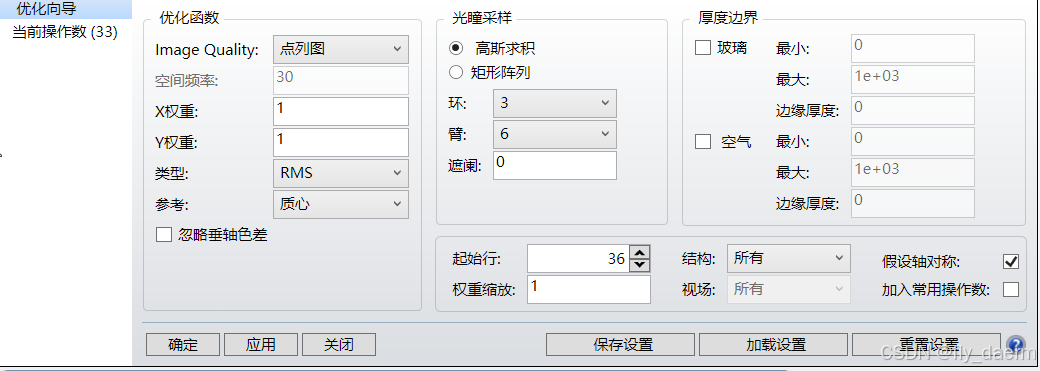

优化质量为点列图

垂轴放大率

焦距

总长

这里有些混乱，总长可以不用理会

像距

大于15

注意事项

共轭距、垂轴放大率、焦距 三者参数选两者给权重就好，三个有公式限制的，给三个权重就会报错。

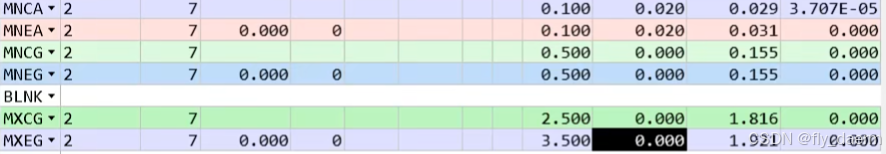

修改其他不合理项

优化成果

优化不理想

这里给点权重重新优化下

优化之后还是其他项又增加了，算了，用原版设计吧

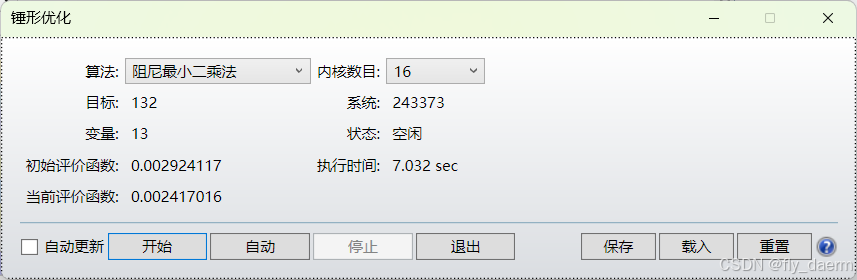

2.5 锤型优化

锤一下

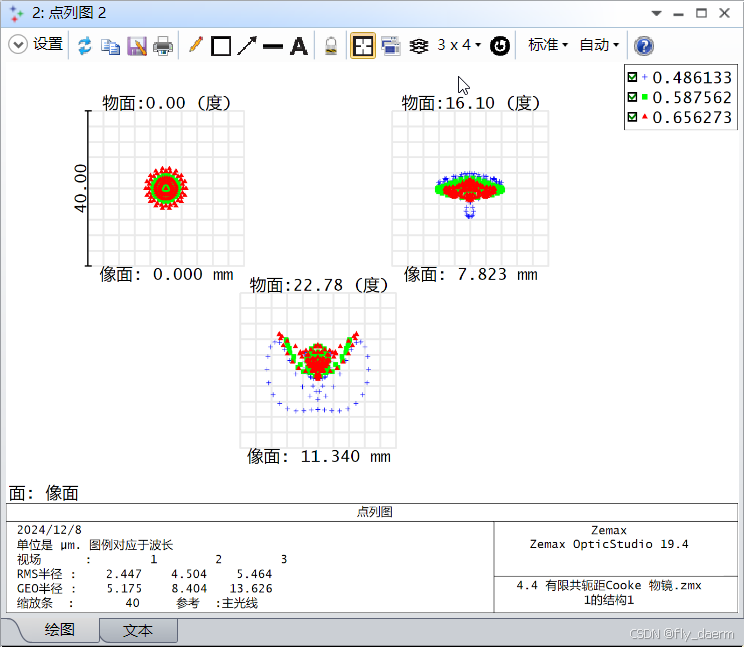

2.6 优化成果
