有了上一篇所说的块设备驱动框架后，Nand Flash的驱动程序也不难了，主要是在框架的入口函数增加Nand Flash相关初始化，读写函数中使用Nand Flash的操作函数，为此，本篇先讲一下Nand Flash的硬件操作

Nand Flash是一块存储芯片，存储芯片有一定的存储空间，存储空间以存储单元作为单位存储数据，每个单元都有自己的地址，读写数据首先应该发送地址，而K9F2G08U0C（一款Nand Flash）只有8根数据线，并没有地址线。因此数据线复用为了地址线，在硬件上体现在ALE引脚，当ALE为高电平，数据线传送地址。那么如何控制它作出不同的操作（读取、擦除、烧写），在Nand Flash上是通过另一个引脚CLE来控制，当CLE为高电平，数据线传送命令，指定Nand Flash接下来的操作；当ALE、CLE均为低电平，数据线上传送的才是数据（RE、WE有可靠脉冲，才真正完成读写操作）。查看自己的开发板原理图可以看到，Nand Flash的数据引脚往往与其他存储芯片（或其他存储类外设）共用了一条总线。因此，为了避免它们之间相互干扰，在存储芯片上还会有片选信号CE，用于使能存储芯片

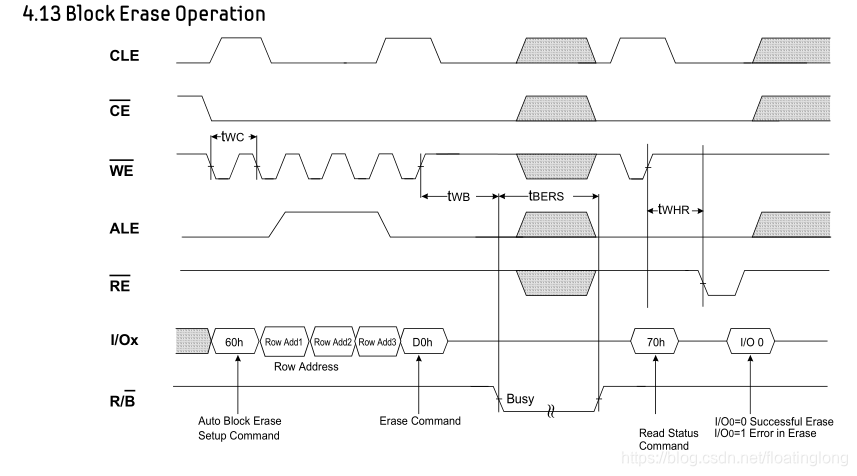

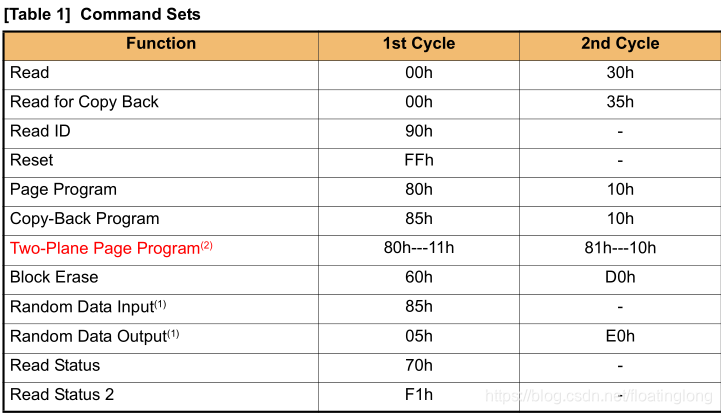

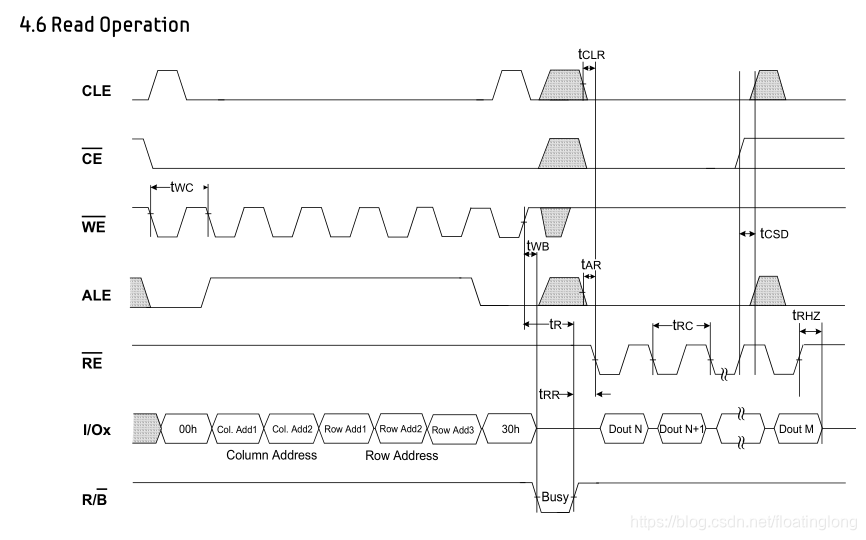

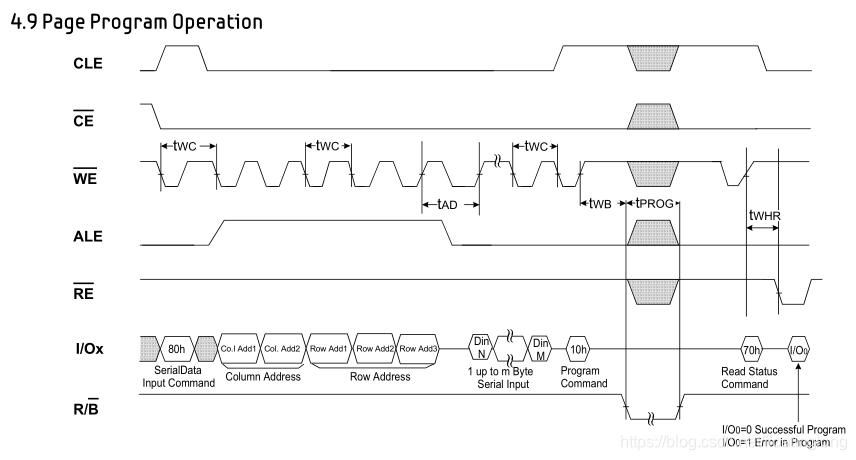

打开芯片手册即可看到读写命令、时序图等相关信息





在S3C2440中集成了Nand Flash控制器，由此，使用Nand Flash变得十分简单。我们只需要按照Nand Flash芯片手册设置控制器的相关配置寄存器，然后使用控制器发出片选信号、再设置相应的命令、地址、数据寄存器，即可发送控制命令、地址信号、读写数据

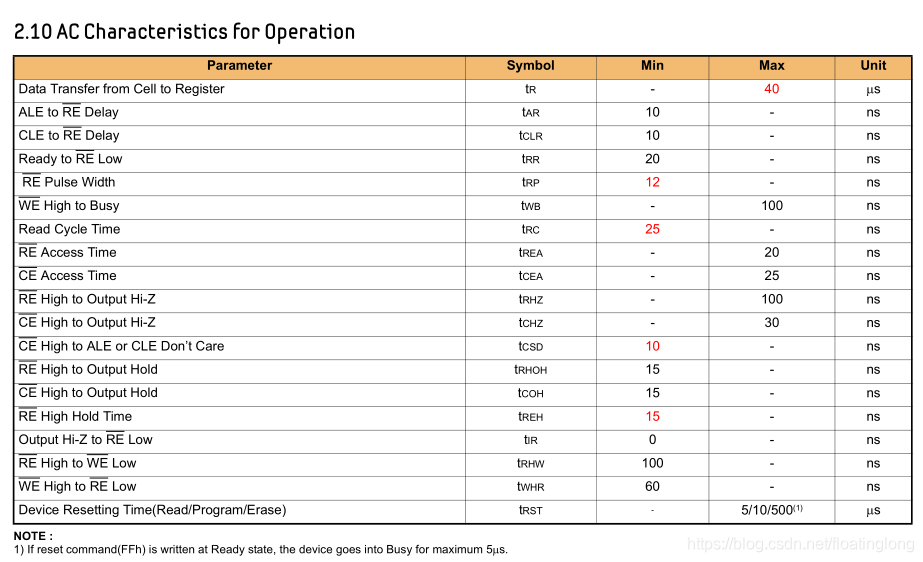

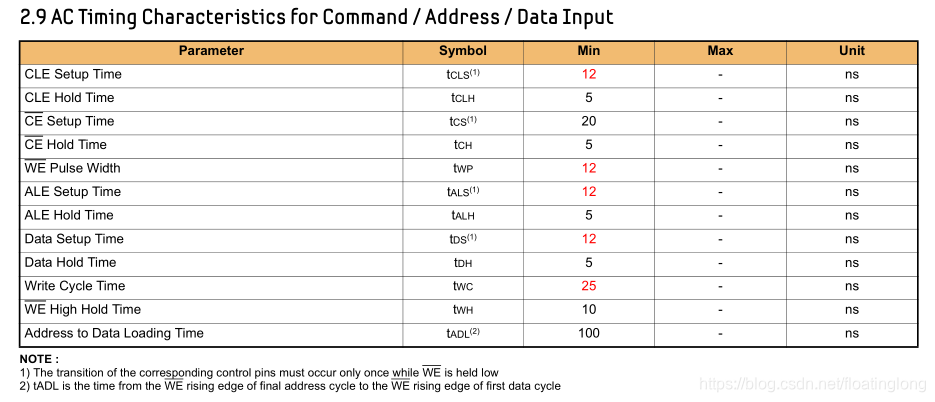

时间参数表





在芯片手册上有说明：在烧写数据前必须先擦除，擦除以block为单位，读写以page为单位



小结：

Nand Flash：

一、发出命令

1、选中芯片

2、拉高CLE，拉低ALE

3、往IO送出数据

4、发出一定脉宽的WE脉冲

二、发出地址

1、选中芯片

2、拉高ALE，拉低CLE

3、往IO送出数据

4、发出一定脉宽的WE脉冲

三、写数据

1、选中芯片

2、拉低ALE、CLE

3、往IO送出数据

4、发出一定脉宽的WE脉冲

四、读数据

1、选中芯片

2、拉低ALE、CLE3、往IO送出数据

3、发出一定脉宽的RE脉冲

4、读出IO数据



S3C2440：

一、前期工作：

1、设置Nand Flash的配置寄存器

2、使能控制器、使能片选

二、写命令：写NFCMMD

三、写地址：写NFADDR

四、写数据：写NFDATA

五、读数据：读NFDATA
