Faster RCNN 原理及框图记录

faster rcnn 是经典的 two stage 网络。其核心思想就是两部走战略：

简单点说就是：

第一步：在输入图片上获取一簇粗略的建议框

第二步：利用粗略的建议框得出精确的预测框以及种类。

稍微详细些说：

第一步：利用 backbone 网络得到 feature map ，然后在使用 RPN （Region Proposal Net）网络处理这个 feature map，初步得到粗略的建议框（前景，此时只知道框里有东西，但不知道是什么东西），并通过 NMS 算法取出前 m 个建议框。

第二步：将第一步得到的 m 个建议框的坐标（此时对应的是输入图片的坐标系）映射到 feature map 的坐标系上，然后根据映射后的坐标对 feature map 做截取，对截取后的 feature map 做 RoI Pooling（ROI Pooling 的作用是将截取结果统一到相同的尺寸），最后对ROI Pooling的数据分别做两次全连接处理，到到精确的预测框和类别信息，在通过 NMS 得到最终的检测结果。

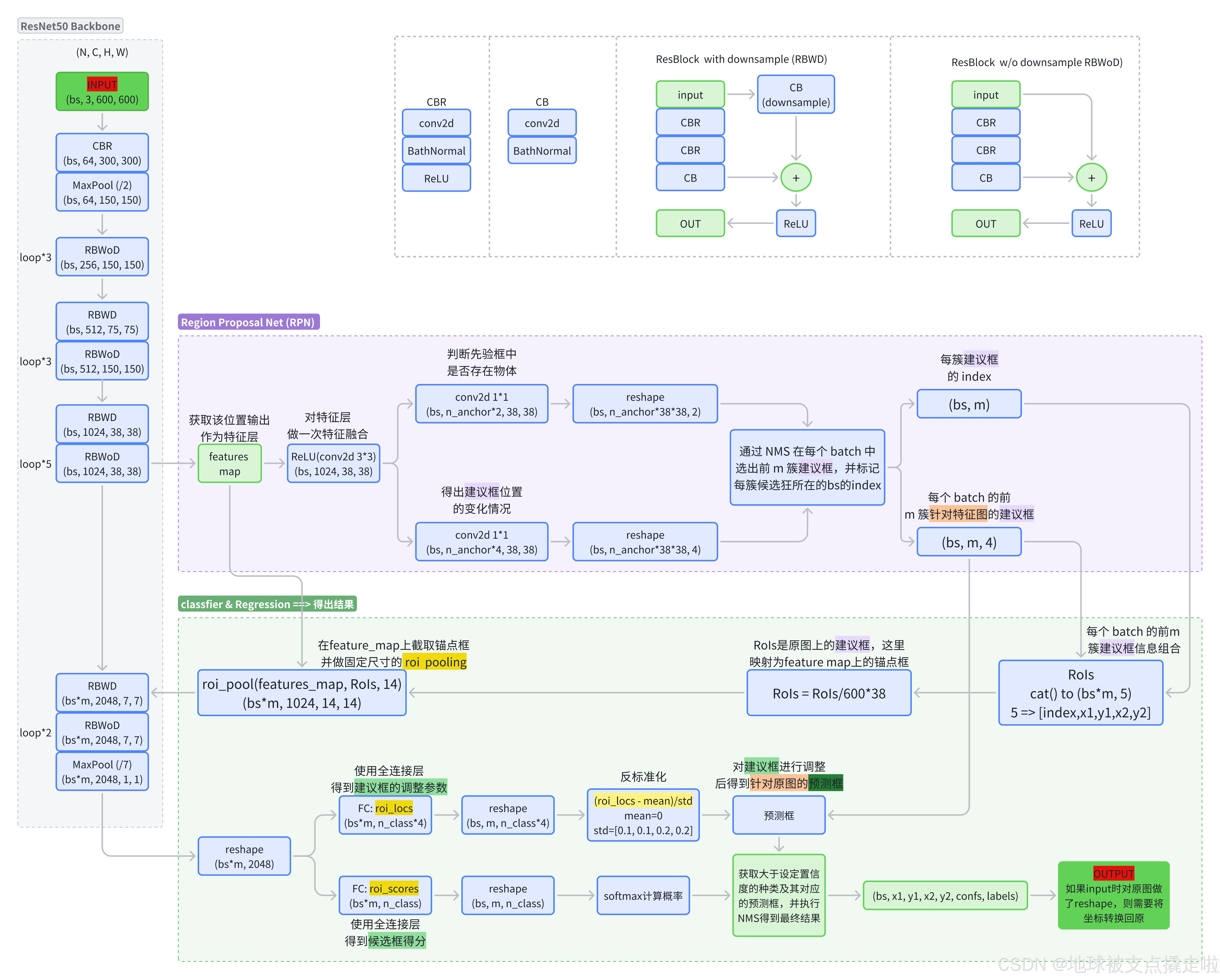

下图是我根据 https://github.com/bubbliiiing/faster-rcnn-pytorch 的复现代码画的 faster rcnn 的详细框图，包含backbone ResNet50, RPN，分类&回归器，三个部分。
