CIC滤波器-抽取

原创 已于 2025-10-31 10:41:20 修改 · 173 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#matlab #信息与通信

于 2025-10-30 18:18:33 首次发布

0.积分器->梳状器的幅频响应

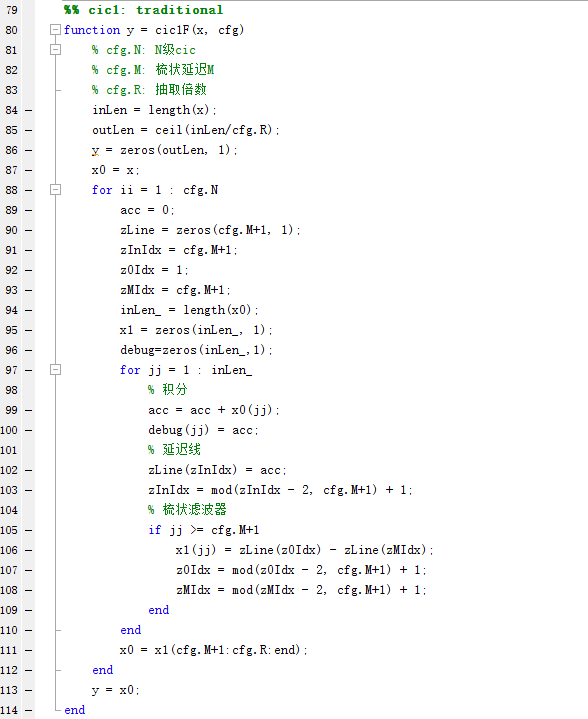

1. 传统结构：积分器->梳状器->抽取

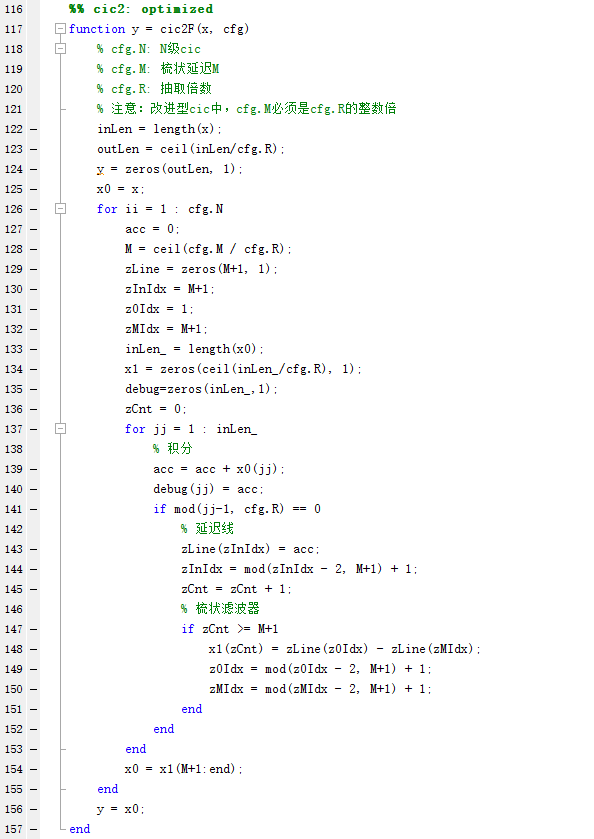

2.改进型：积分器->抽取->梳状器

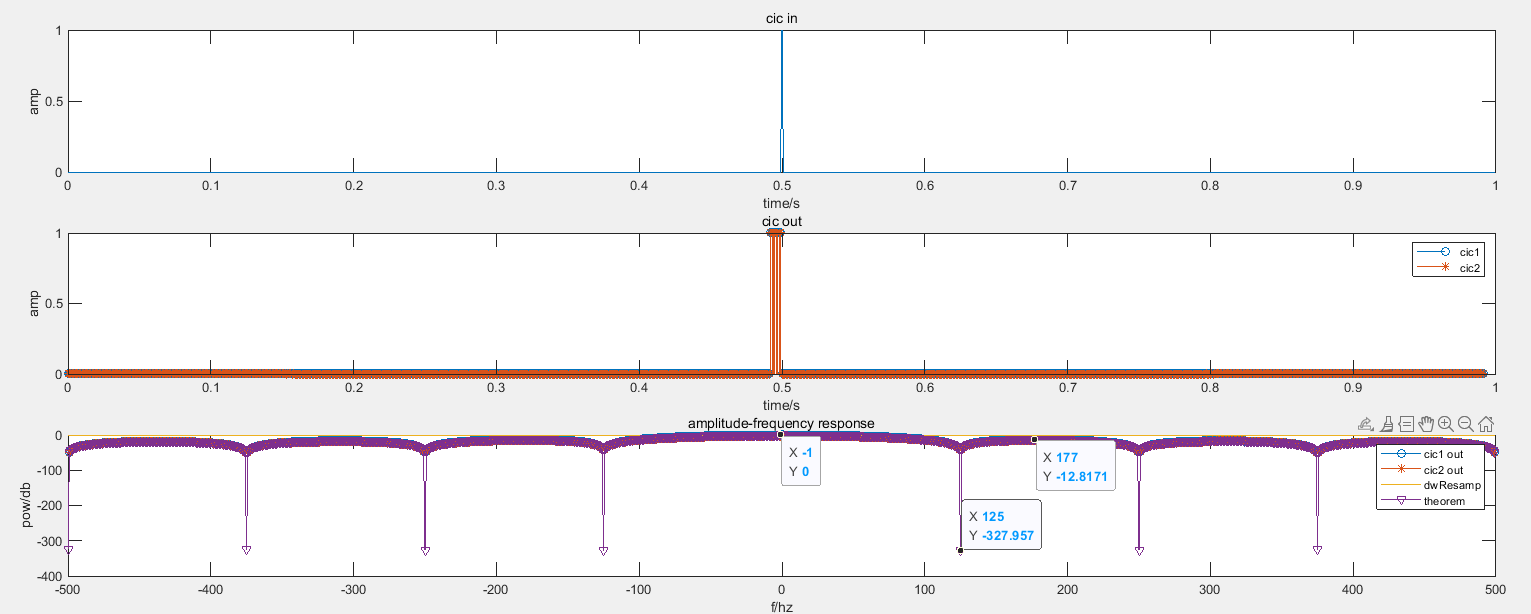

3. test

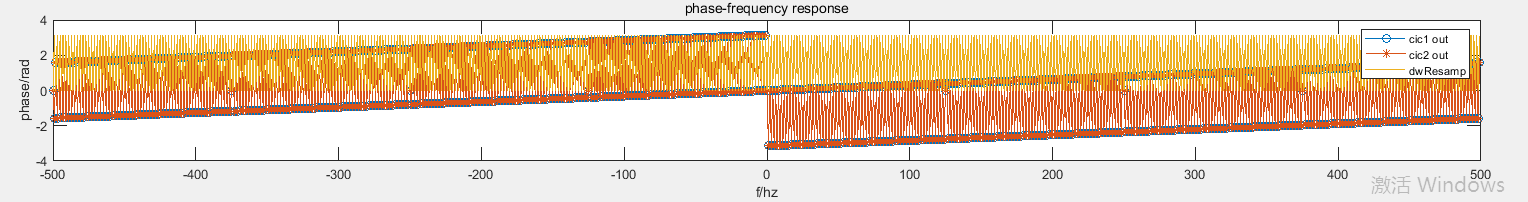

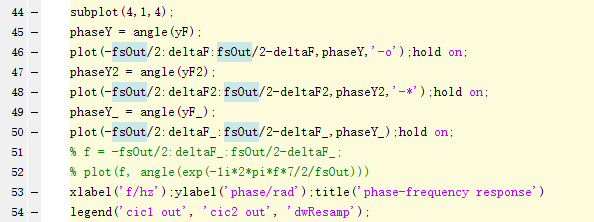

4.疑问：直接求冲激响应angle得到的相频响应对吗？如下：

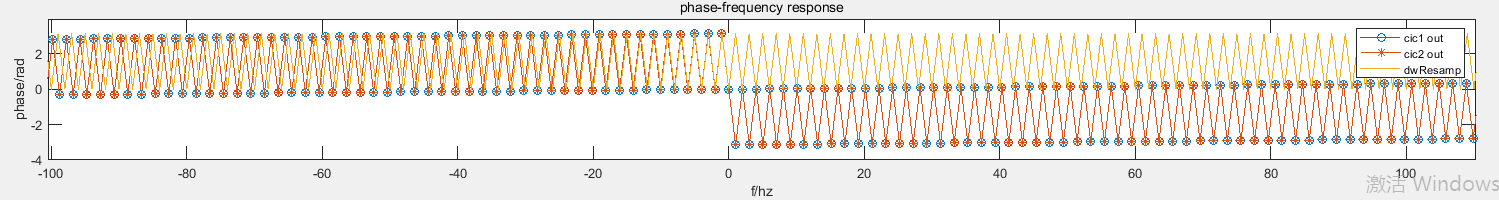

-100hz到100hz放大图如下：
