本文介绍了在DSP系统中使用SPI接口与铁电体存储器进行数据读写时遇到的问题及解决方案。初始时，数据存入出现错误，经过排查发现是由于SPI工作模式选择不当导致部分数据的最后一位丢失。通过调整SPI模式为mode3，成功解决了数据存储错误的问题，确保了各种数据类型（字节、整型、浮点数）的正确存储。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

铁电体比EEPROM读写速度更快，且该芯片的接口是SPI接口，本质上DSP的数据存储，属于SPI主从机数据交互。
DSP做主机时会控制通信的时钟，铁电模块FM25CL64作为从机是不能产生时钟的。如果从机要发送数据，那可以在主机发送数据的时钟上发送数据，这也就是主机DSP读取数据时的虚写/伪写操作。

铁电模块操作码

#define Read_CMD 0x0300        //读25LC640命令0000 0011
#define Write_CMD 0x0200       //写25LC640命令0000 0010
#define Wren_CMD 0x0600        //写25LC640使能命令0000 0110
#define Wrdi_CMD 0x0400        //复位 写25LC640使能命令0000 0100(禁止写操作)
#define Rdsr_CMD 0x0500        //读25LC640状态寄存器命令0000 0101（读状态，看有没有读取结束）
#define Wrsr_CMD 0x0100        //写25LC640状态寄存器命令0000 0001（写状态，看有没有写结束）
#define State 0x0200           //写入25LC640状态寄存器的数据

注意DSP的SPI虽然可以配置为8bit收发模式，但是DSP的SPI是16位收发，而且DSP在发数据时候是高位数据有效，收数据是低位数据有效。因此，操作码的宏定义主动将其左移8位。

SPI读写铁电体流程图

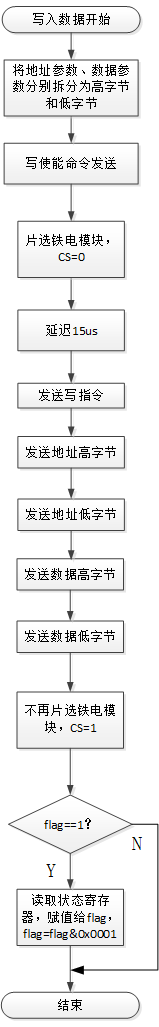

写入数据

在这里插入图片描述

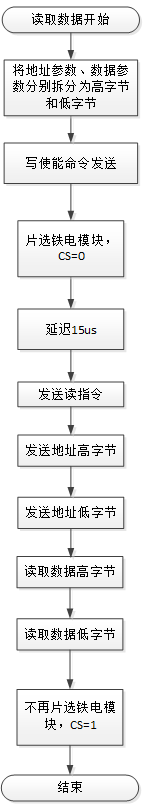

读取数据

在这里插入图片描述

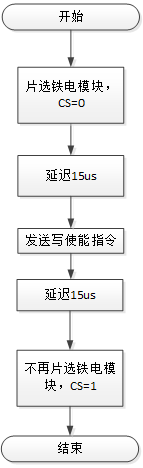

使能写操作

在这里插入图片描述

读状态

在这里插入图片描述

写入的注意

一开始没注意SPI存在mode 0-3四种类型，初期在存储数据时，经常遇到存入0X41等二进制结尾为1的数据会出现错误的情况。从0-15的数据存储结果如下：

铁电模块的时序要求相对比EEPROM较低，理论上写入字节后不需要延时即可写入下一个字节，且不同于FLASH，不存在只能从1转为0的情况，不需要将数据位提前写入FF。铁电的数据存储也不是页操作，直接向相应地址写入字节即可。

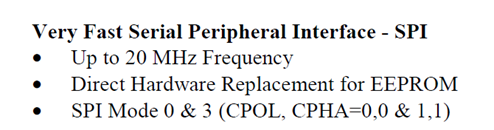

因此，排除以上的可能后，就是SPI的Mode 0&3的选择问题。

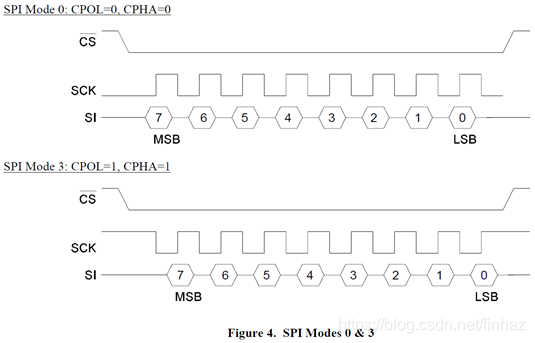

在这里插入图片描述
两者都是上升沿触发，但是时序上有一定的差别

因此SPI Mode选错后，出现部分数据的最后一位丢失的情况。
经过实验，确定了版上模块的SPI采用的是mode 3，只需要将spi模块配置为mode 3即可。
经过修改后的程序，无论几个字节的数据（字节、整型和浮点数）都能正确存储。
字节（0-15）的存储结果如下：

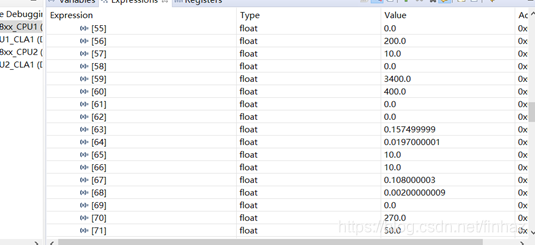

浮点数的存储结果如下：
在这里插入图片描述
