$\qquad$ 过年期间闲来无事，刚好发现手边有一个不知从何处获得的音响，插上电脑体验下音效，结果副音响没法发出声音，故尝试进行拆解找出故障原因。

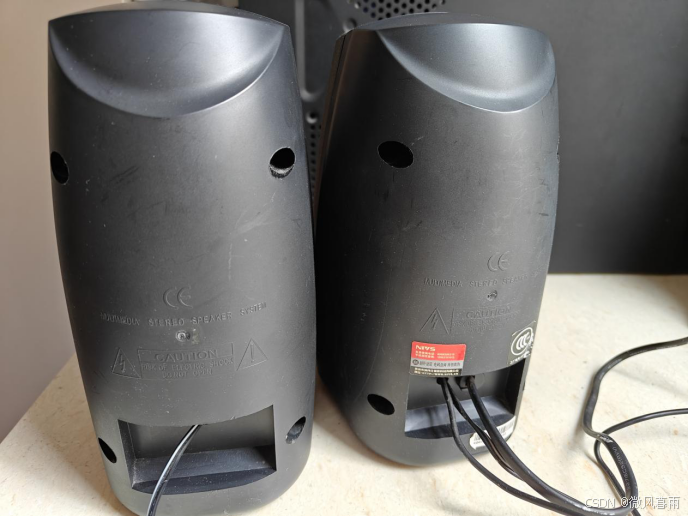

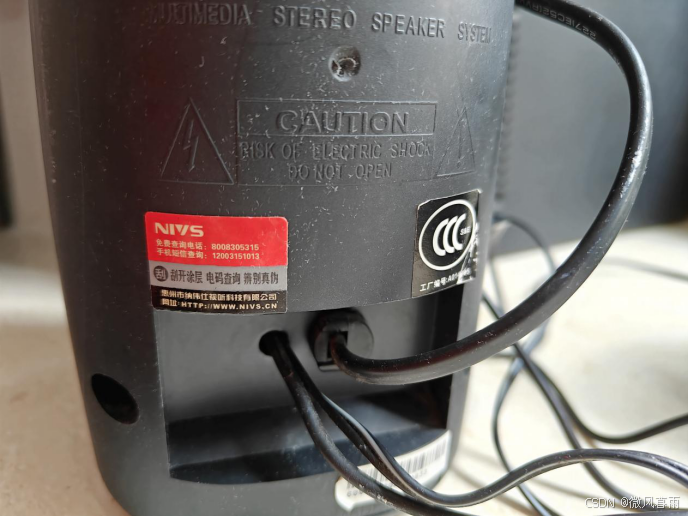

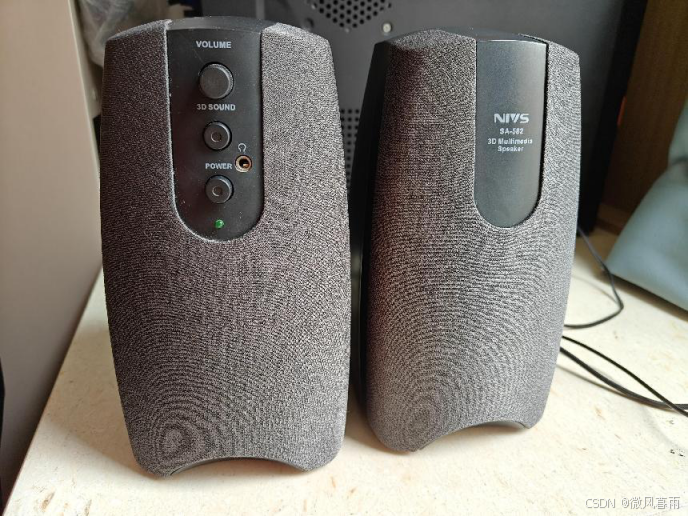

$\qquad$ 音响是NIVS公司生产的，型号为SA-582，正面反面及铭牌型号照片如下，不知道这当年能值多少钱。
在这里插入图片描述

$\qquad$ 音响结构和线路较为简洁，仅有电源线、音频线和主副音响连接线，通过主音响设置音量大小、3D环绕音效开关及电源开关，并且具备耳机孔，可以满足大部分用户功能。接下来，对其进行拆解分析副音箱失效机理，个人感觉不是啥大问题，希望可以轻松秒杀，给2025年来个开门红。

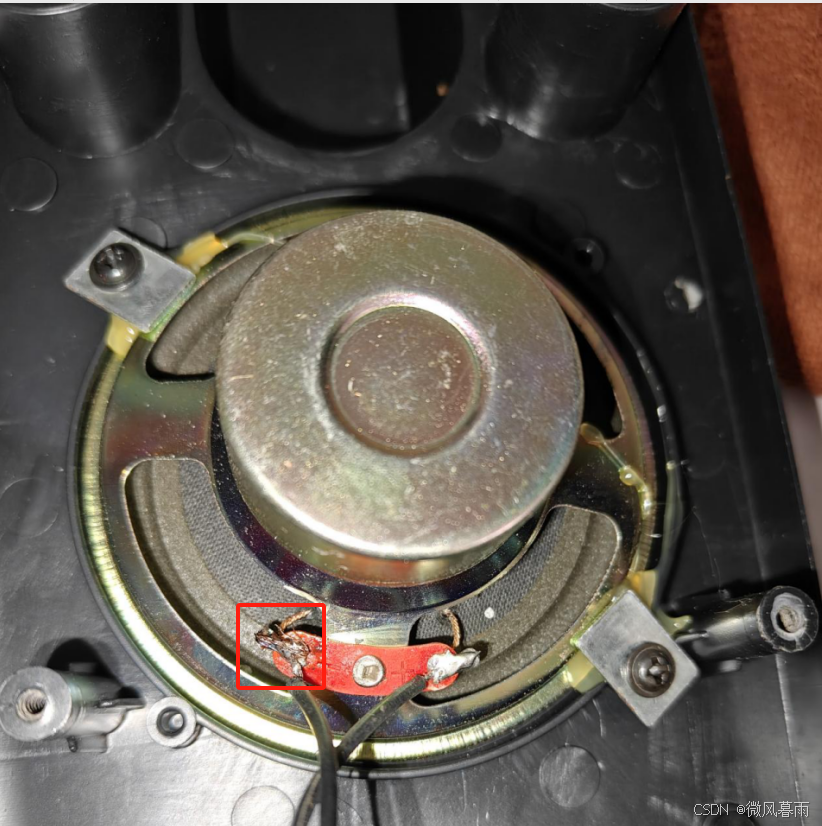

$\qquad$ 音响后盖通过上下左右四颗螺钉固定，拆下副音响后盖，映入眼帘的只有喇叭和音频线，内部布局特别简单。首先检查接线发现，音频线“+”极有加锡固定，但“-”极确没有上锡，铜线裸露且已氧化发黑，会不会是铜线氧化导致接触不良呢？
在这里插入图片描述

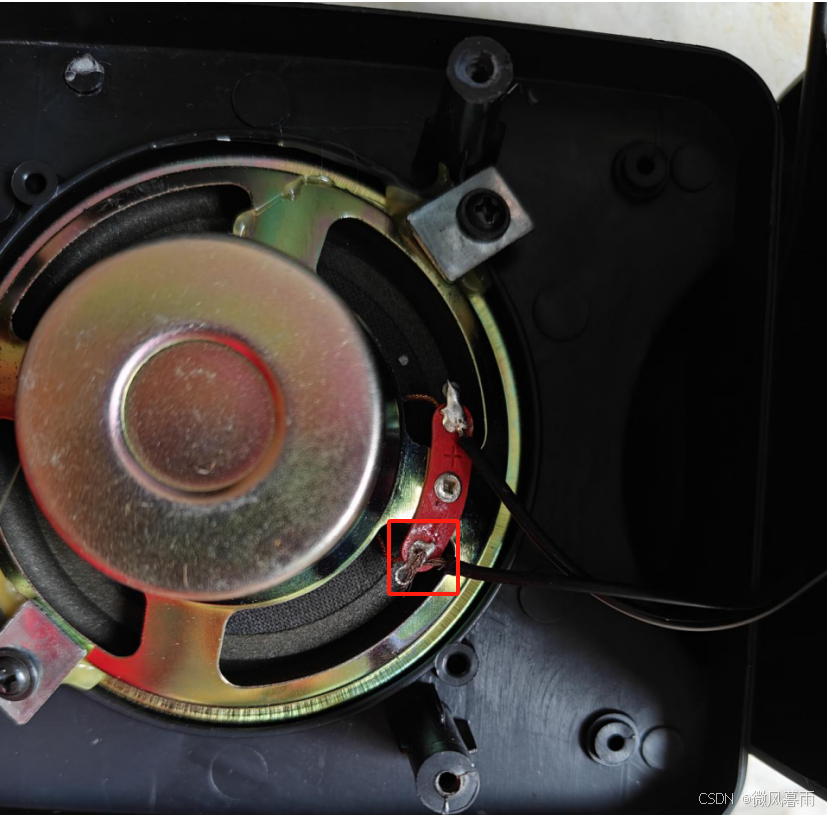

$\qquad$ 找来刀片对“-”极接触点铜线进行处理，小心将氧化层刮除，让其铜色重见天日，再用手按在“-”极接触点进行音乐播放测试，发现竟然可以发出声音了，手动上锡固定，插上电脑多次测试主副音响发声正常，轻松秒杀。
在这里插入图片描述

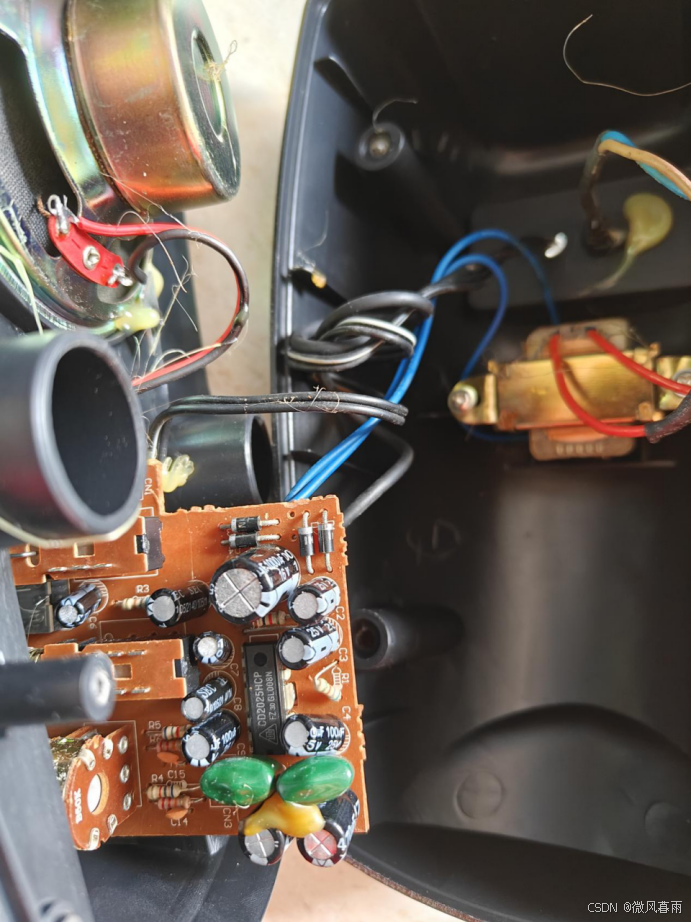

毕竟时间有多，顺便把主音箱拆解观察下内部结构，图片如下：

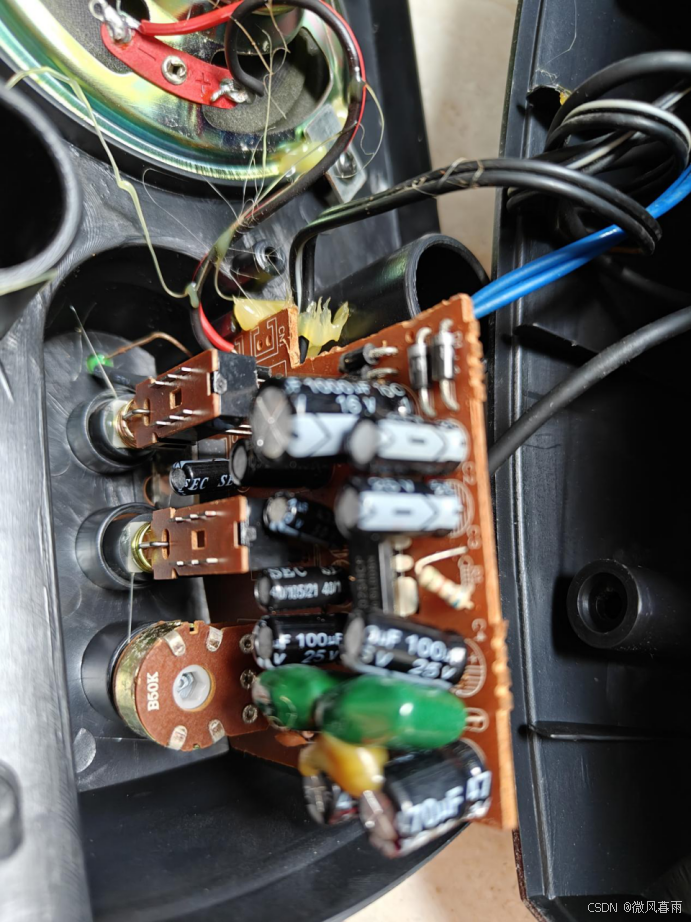

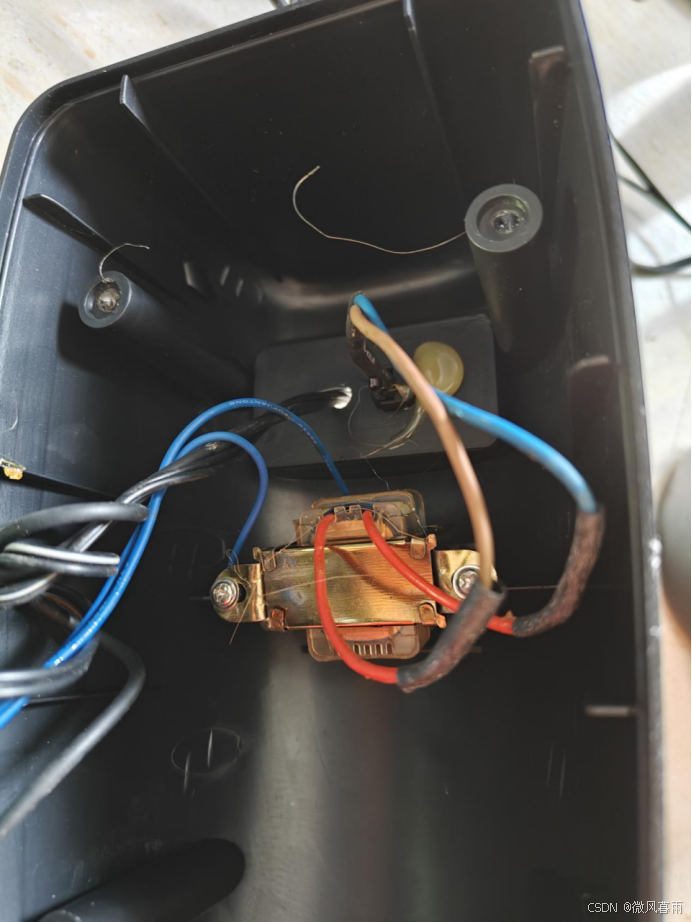

$\qquad$ 发现其具有一块双层主板、一个位于后盖的变压器、一个喇叭；主板上仅有一个型号为CD2025HCP的IC，通过查找资料，得知其为双通道音频功率放大器，属于无锡华晶电子股份有限公司的产品(第一次听说该公司)，特点如下图，点击查阅芯片规格书URL。通过B50K变阻器进行音量调节，主板外围电路简单，全是直插式电子器件，喇叭型号未知，目测成本应该不高。
在这里插入图片描述
