TI AM3354BZCZD80 自制底板测评

TI AM3354BZCZD80 微处理器概述

$\qquad$ AM3354BZCZD80 是德州仪器（TI）推出的一款基于 ARM Cortex-A8 的高性能微处理器，属于 Sitara™ 系列。它集成了丰富的外设和工业接口选项，适用于多种嵌入式应用场景，如工业自动化、消费电子和通信设备等。

主要特性

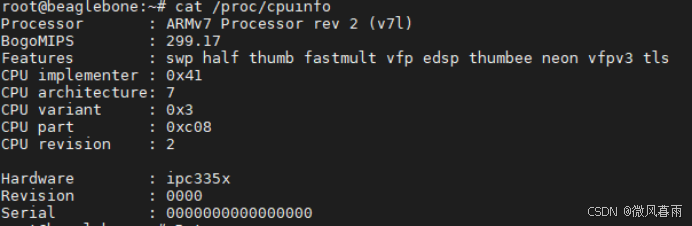

处理器核心：
- 基于 ARM Cortex-A8 32 位 RISC 处理器，主频高达 800MHz。
- 支持 NEON™ SIMD 协处理器，增强多媒体处理能力。
存储系统：
- 32KB L1 指令缓存和 32KB L1 数据缓存（带奇偶校验）。
- 256KB L2 缓存（带 ECC 错误校正码）。
- 176KB 片载启动 ROM 和 64KB 专用 RAM。
外设接口：
- 支持多种外部存储器接口（EMIF），包括 mDDR、DDR2、DDR3 和 DDR3L，数据速率最高可达 800MHz。
- 通用存储器控制器（GPMC），支持 NAND、NOR 和 SRAM，并支持 4 位、8 位或 16 位 ECC 校验。
- 可编程实时单元子系统（PRU-ICSS），支持 EtherCAT、PROFINET、EtherNet/IP 等工业通信协议。
图形处理：

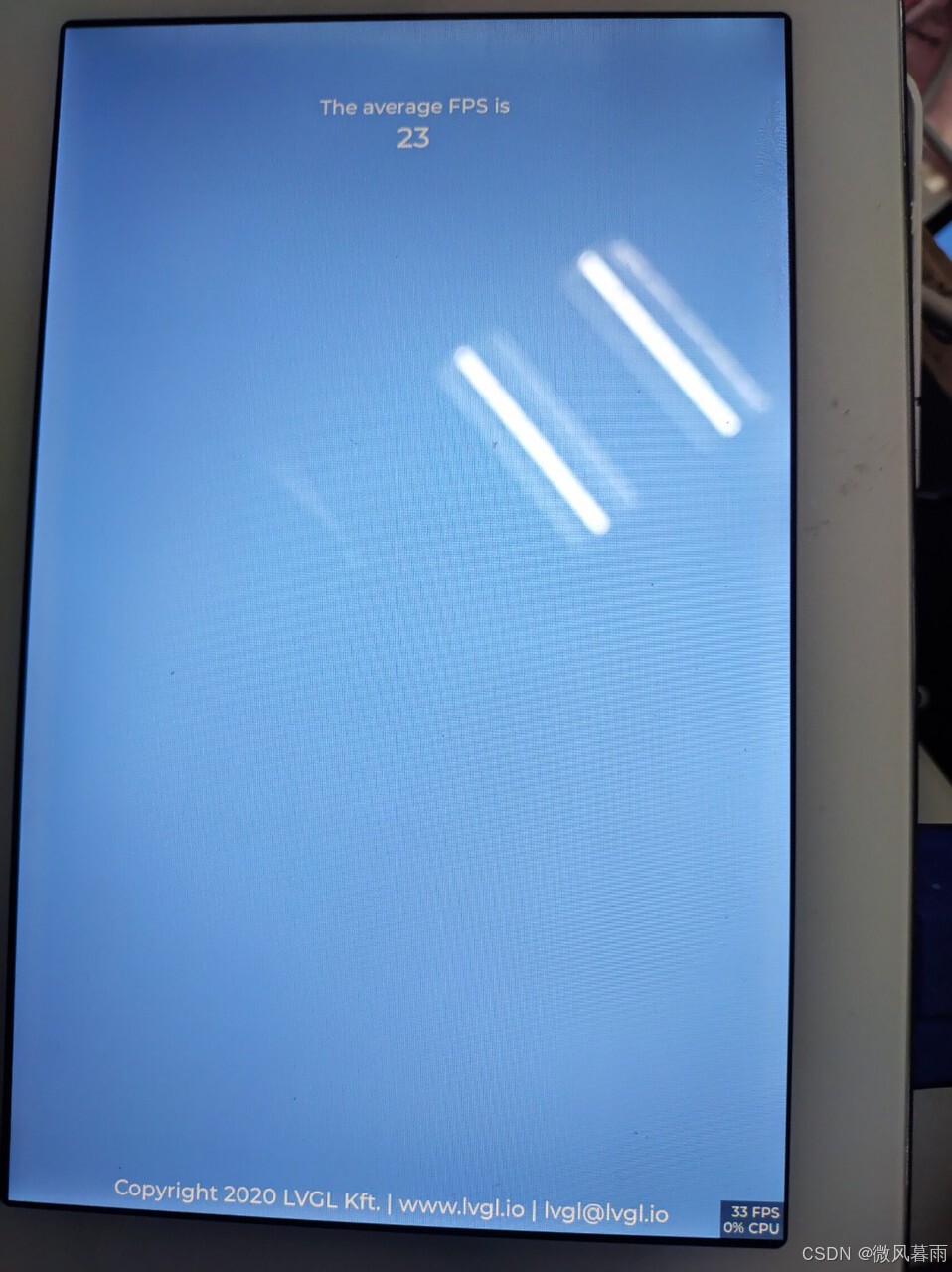

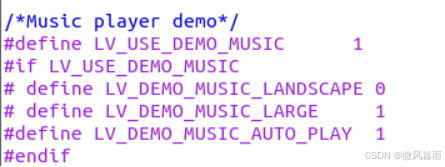

- 集成 PowerVR SGX™ 图形加速器，支持 3D 图形渲染和显示效果。
电源管理：
- 支持动态电压频率调节（DVFS）和 SmartReflex™ 2B 类技术，优化功耗。

封装与工作条件

封装：324 引脚 NFBGA（ZCZ）。
工作温度范围：-40°C 至 90°C。
包装数量：126 个/托盘（JEDEC TRAY）。

应用领域

工业自动化：支持 EtherCAT、PROFIBUS 等工业通信协议，适用于 PLC、运动控制等场景。
消费电子：集成图形加速器，适用于智能家居、显示设备等。
通信设备：支持高速以太网和多种外设接口，适用于网关和路由器。

替代型号

AM3354BZCZ80：主频 800MHz，封装相同。
AM3354ZCZD72：主频 720MHz，封装相同。

开发支持

TI 提供免费的 Processor SDK Linux 和 TI-RTOS，支持快速开发。
支持 JTAG 调试和仿真。

$\qquad$ 该款芯片年代较久，功能相比现在新推出的Soc差距较大，但用于普通的嵌入式设备性能还是杠杠的，当然，Ti芯片成本也高，已有很多国产低成本Soc可以替代了。当前淘到一块该IC自制核心板及一体板，通过NFS挂载及RS232串口进行调试，属于当年最流行的嵌入式Linux开发调试方式，使用5V供电。核心板使用的部分元器件和一体板的有所不同，核心板历史更悠久，使用的还是DDR2，一体板使用的是DDR3，且搭载更多的国产器件。

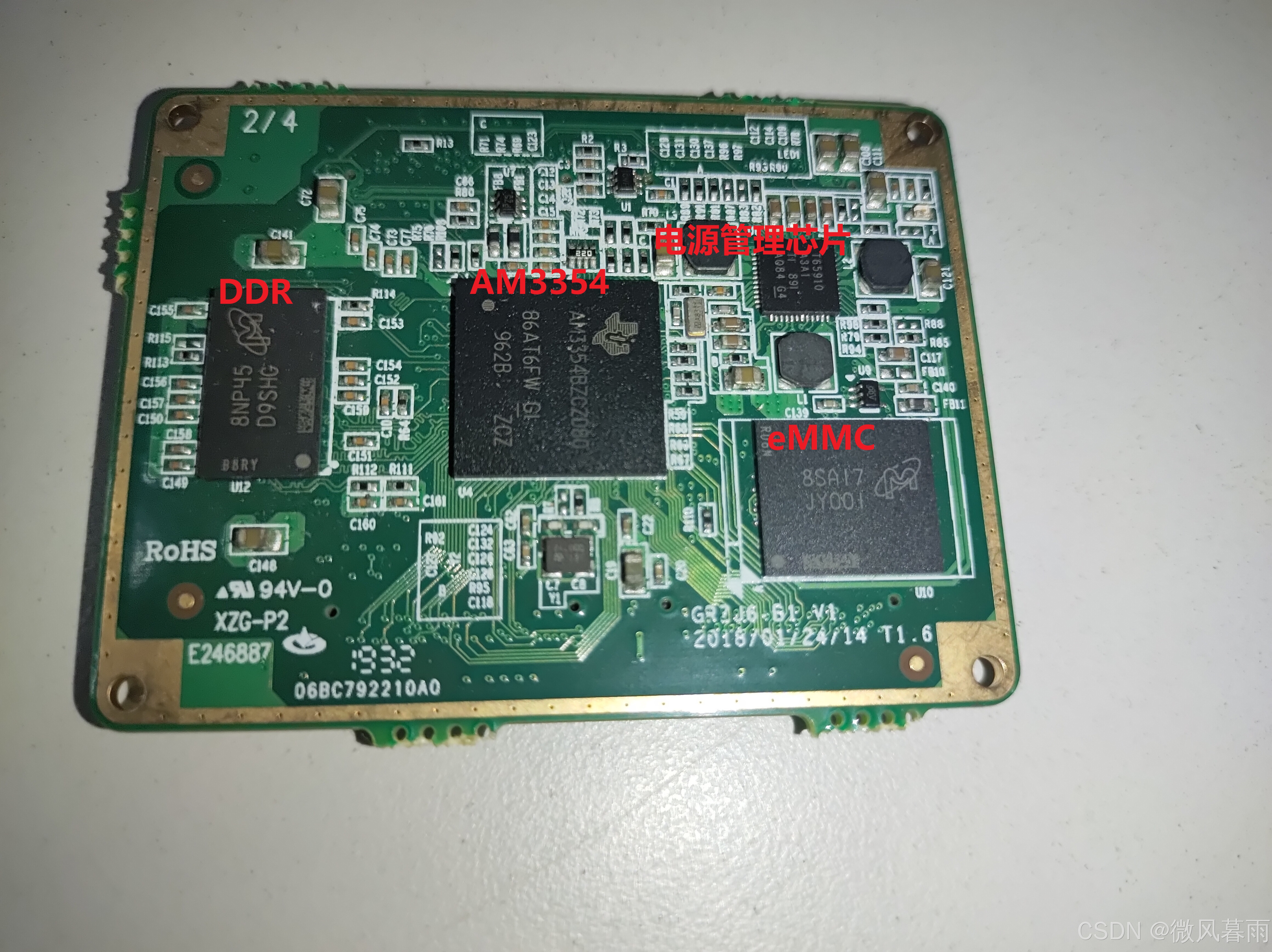

核心板：
在这里插入图片描述

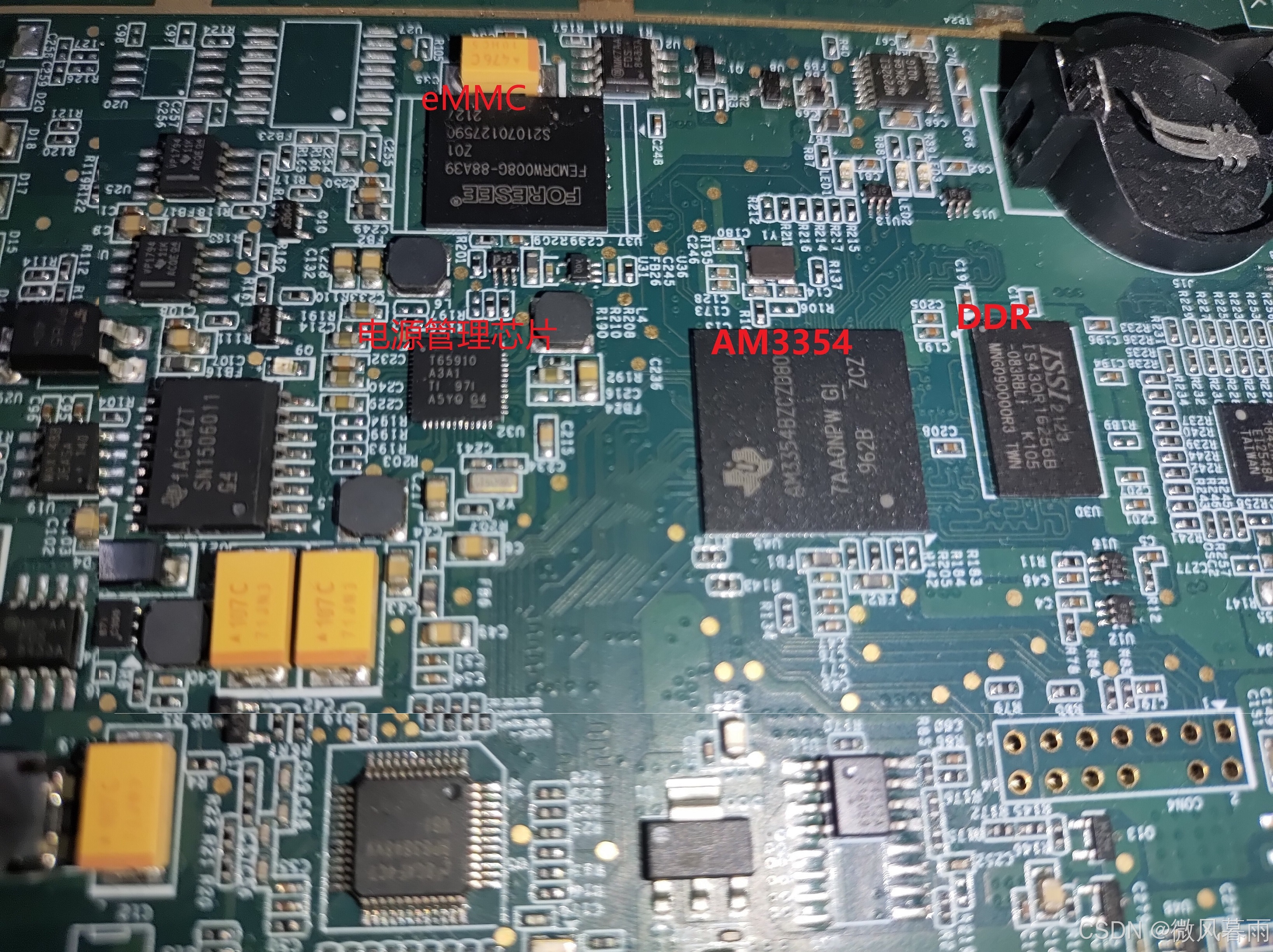

一体板：
在这里插入图片描述

主要元器件如下：

序号	IC名称	IC用途	数量	厂家

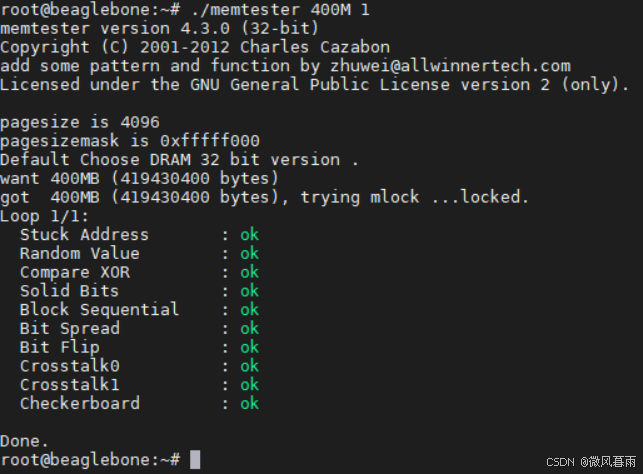

1	MT41K256M16TW-107	DDR内存 (核心板)	1	镁光
2	IS43TR16256BL-125KBLI	DDR内存 (一体板)	1	ISSI

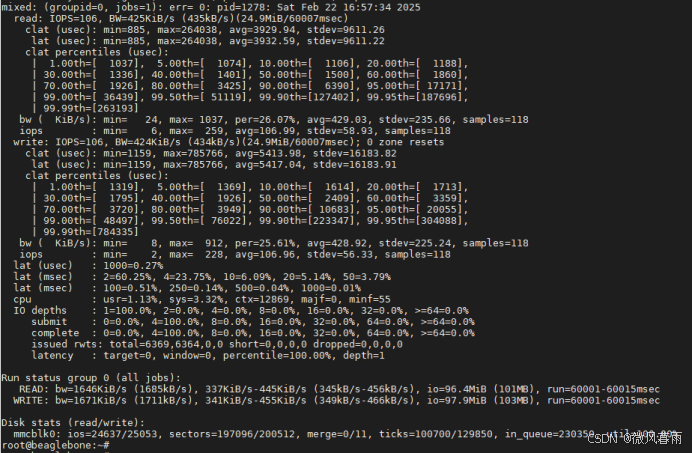

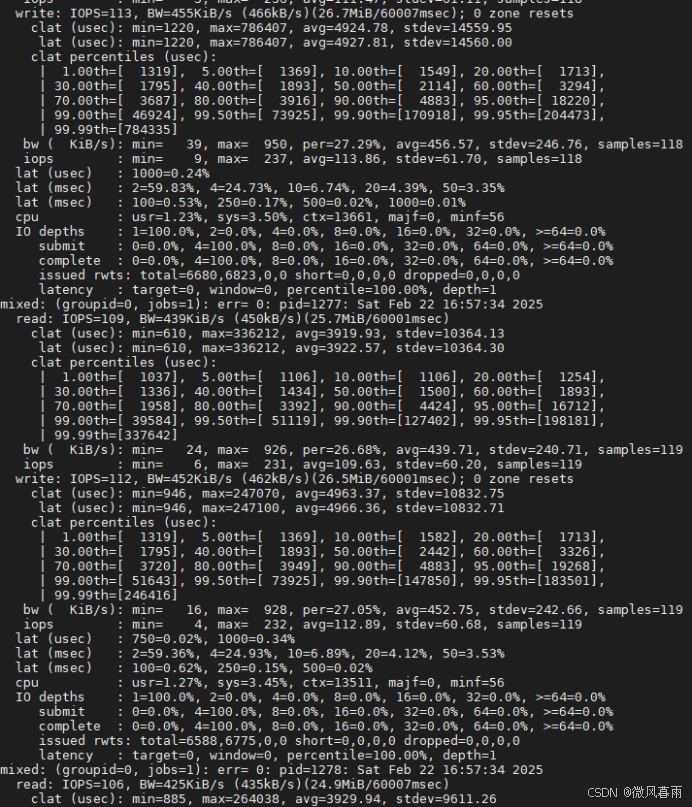

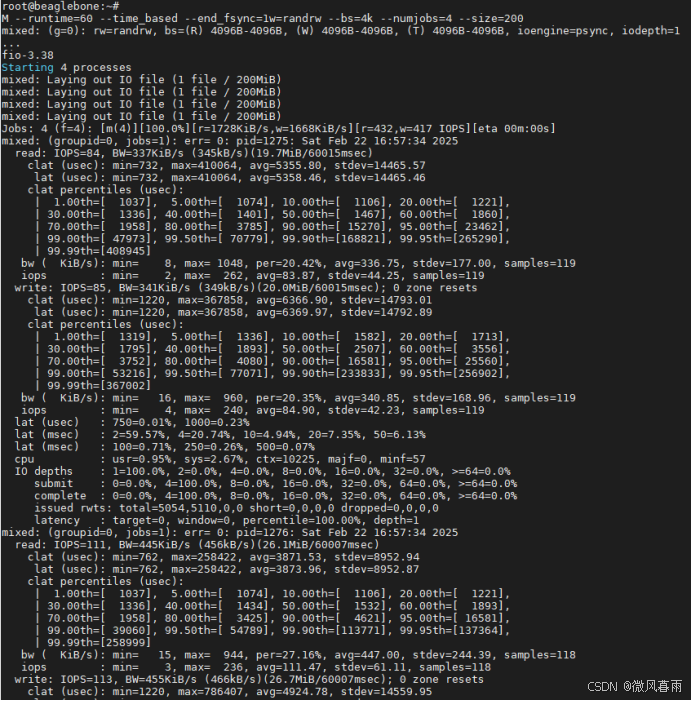

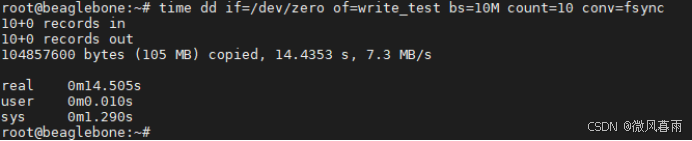

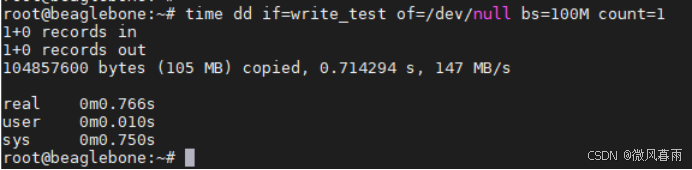

3	MTFC4GACAJCN-4M	eMMC存储 (核心板)	1	镁光
4	FFMDRM008G-88A39	eMMC存储 (一体板)	1	江波龙
5	TPS65910AA1	电源管理芯片	1	Ti

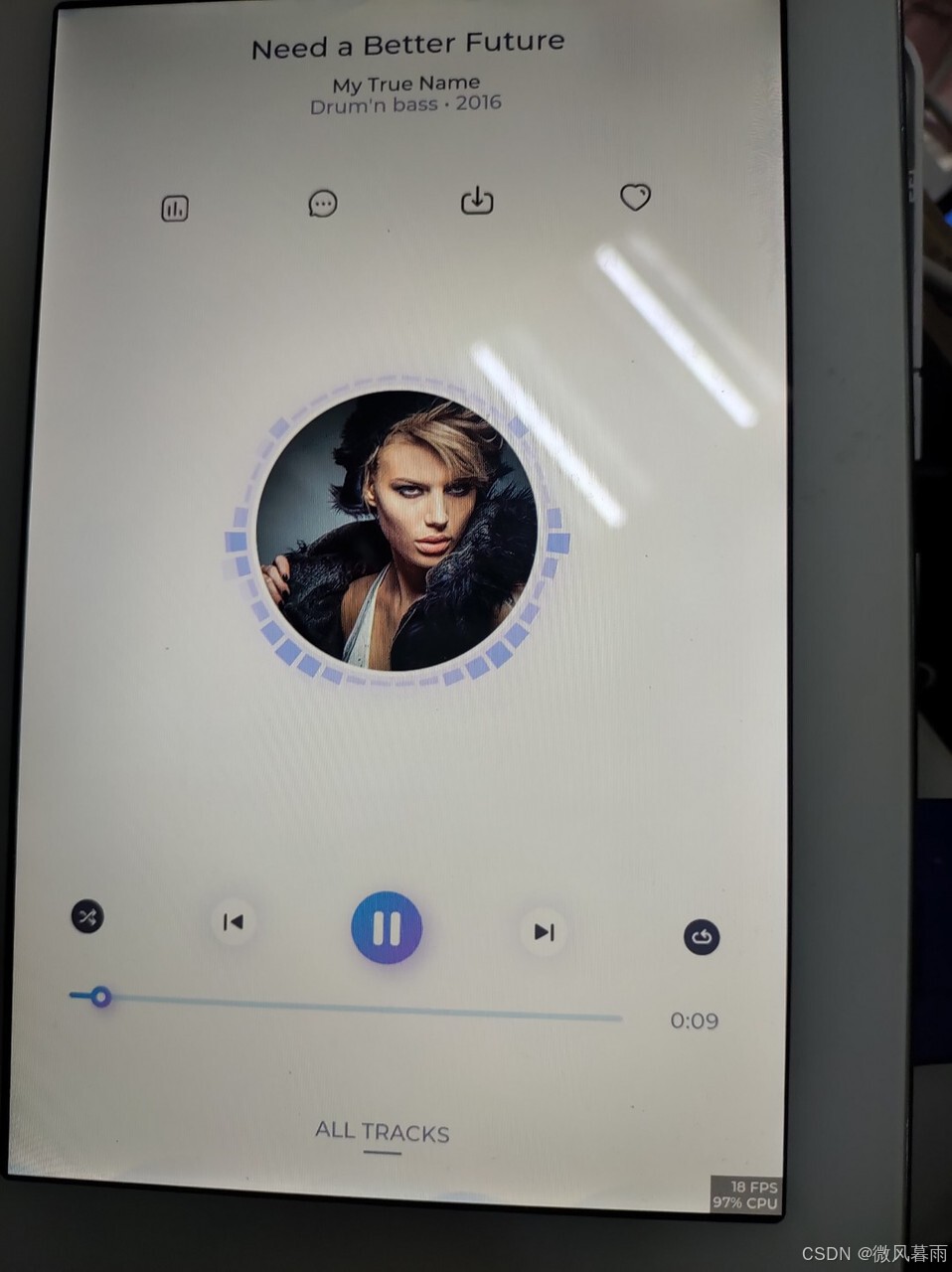

6	TC358778XBG31	RGB转MIPI	1	东芝
