app向surfaceflinger提交事务之后，surfaceflinger会缓存事务；当vsync到来之后，会执行SurfaceFlinger::onMessageInvalidate进行处理。

onMessageInvalidate的主要功能：

处理事务
刷新图像

void SurfaceFlinger::onMessageInvalidate(int64_t vsyncId, nsecs_t expectedVSyncTime) {
... ...
        refreshNeeded = handleMessageTransaction();
        refreshNeeded |= handleMessageInvalidate();
... ...
        onMessageRefresh();
}

事务处理

handleMessageTransaction主要功能是处理事务：

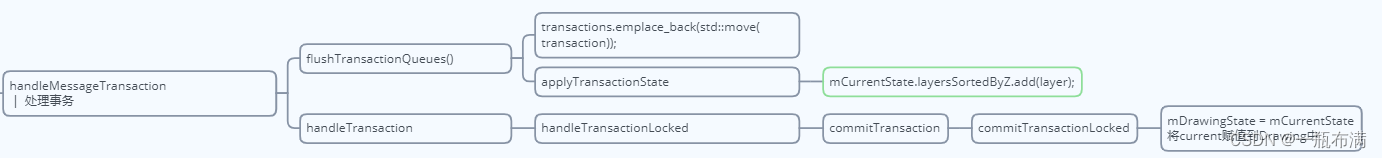

大致流程如下图：

flushTransactionQueues会将app提交的事务一个一个取出来，并把surface对应的layer放入mCurrentState.layersSortedByZ，并根据transaction信息设置layer属性。

handleTransaction会将mCurrentState的内容copy到mDrawingState。

图像合成并刷新

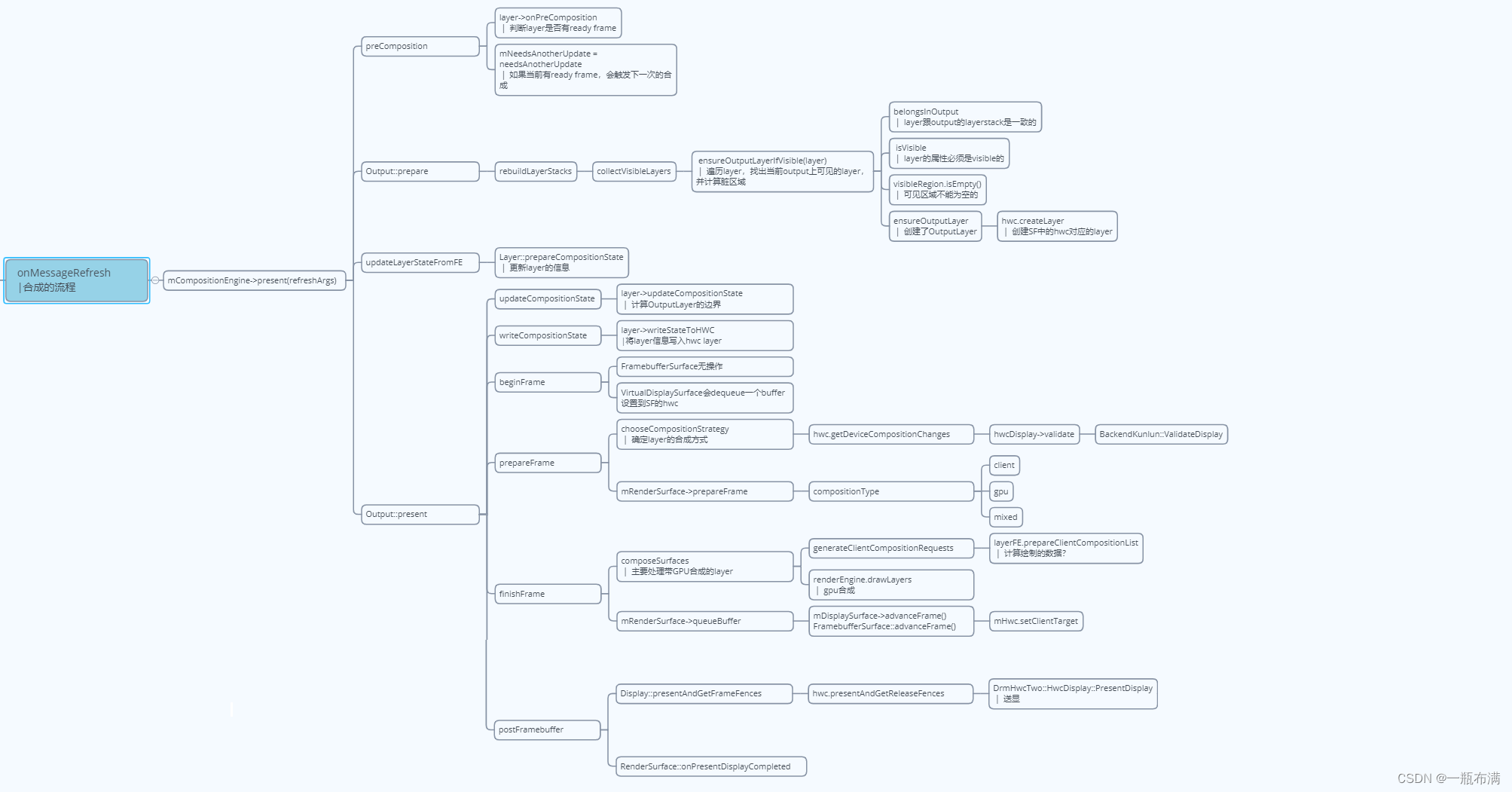

这个流程有点长，贴代码有点太繁琐，来张图

个人这里有几个比较有意思的地方：

ensureOutputLayer中hwc layer的创建，不是所有layer都会创建对应的hwc layer。
将layer的属性写入hwc layer。
gpu合成后mRenderSurface->queueBuffer；最终会调用mHwc.setClientTarget，将合成后的buffer写到hwc，作为hwc的一层。
postFramebuffer中调用presentAndGetFrameFences，实际会调用到Display::presentAndGetFrameFences。因为图中的Output实际上全是Display，Display继承Output。
