FPGA教程系列-番外篇Model Composer初探

FPGA教程系列-番外篇Model Composer初探

某些原因，接触到这个东西，感觉还挺有用的，就本着记录下的原则，进行一个学习的记录。

早期应该是叫System Generator ，后来应该是改名成Model Composer，其实名字不重要，重要的是功能。

System Generator是Xilinx公司进行数字信号处理开发的一种设计工具，它通过将Xilinx开发的一些模块嵌入到Simulink的库中，可以在Simulink中进行定点仿真，可以设置定点信号的类型，这样就可以比较定点仿真与浮点仿真的区别。并且可以生成HDL文件，或者网表，可以在ISE中进行调用。或者直接生成比特流下载文件。能够加快DSP系统的开发进度。

安装

Xilinx出品，安装过程自行百度，但是。。。版本的兼容性真的要吐槽一下，每个版本对应一定范围内的Matlab，安装前一定要做好工作，否则。。。重装吧，少年。

Simulink

其实也不只是对Model Composer的学习，顺便看看Simulink的一些基本的操作和功能，技多不压身吧。

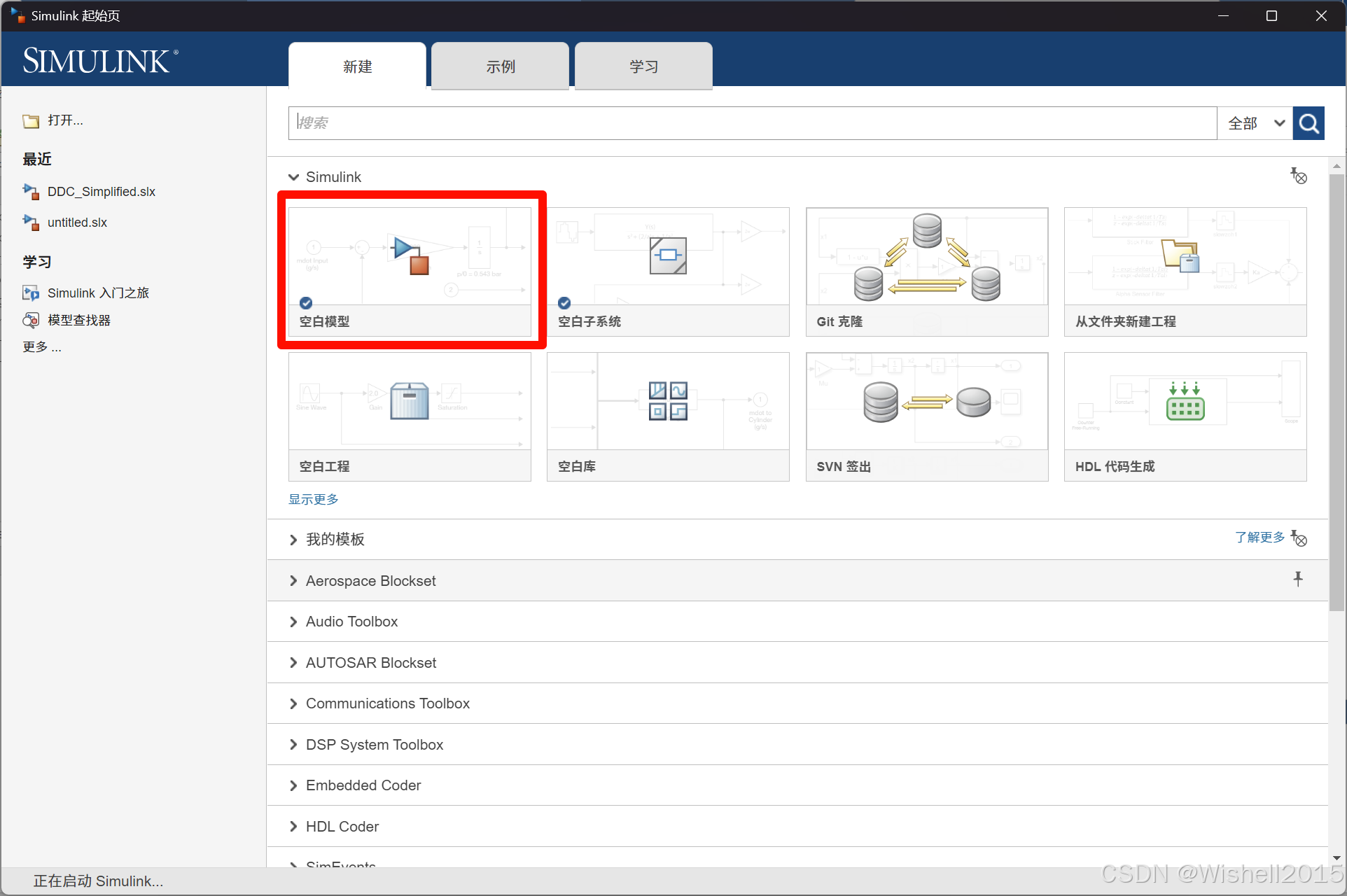

新建一个空白的模型

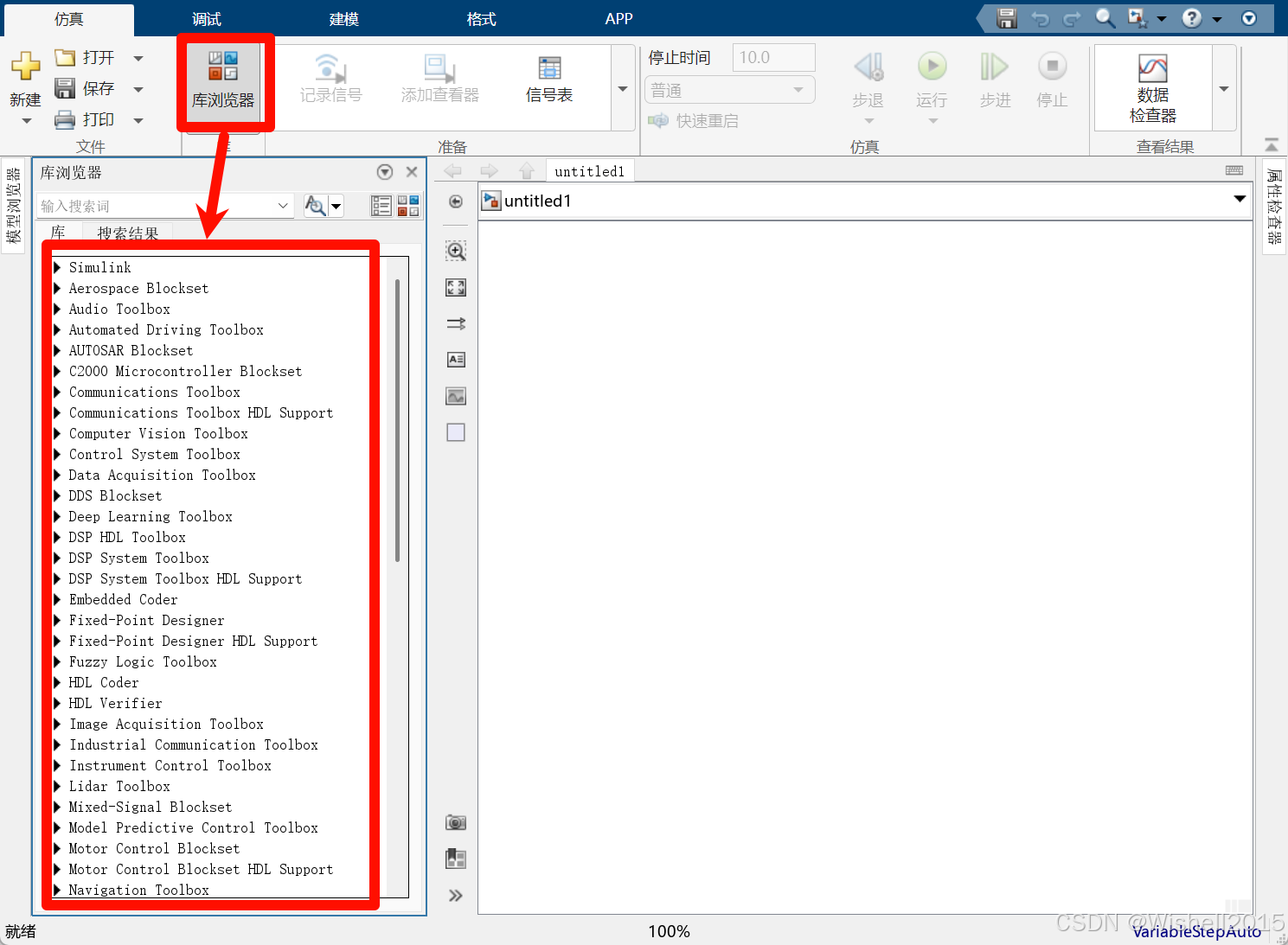

可以从库浏览器中，添加相应的模块。

简单测试

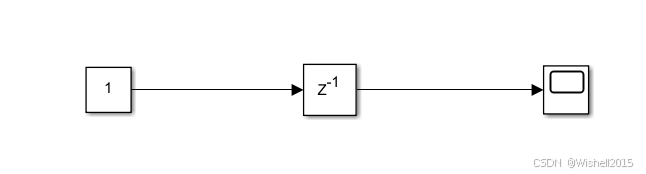

做一个简单的延迟。Z变换代表了延迟一个单位时间，具体的为什么Z变换代表延迟，后边懂了再具体说说吧。

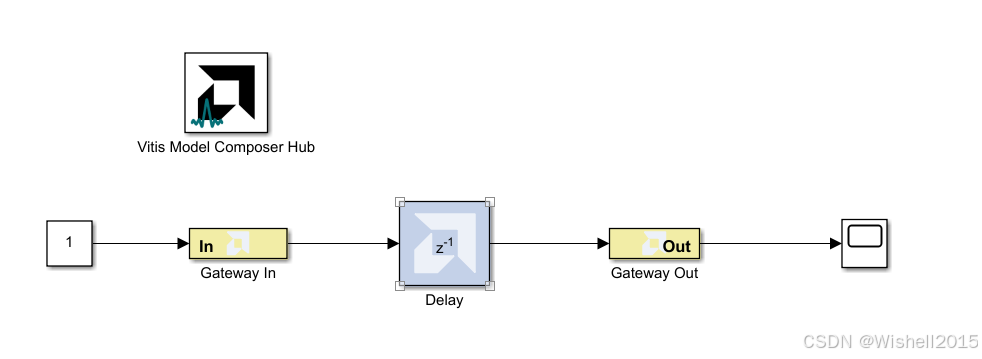

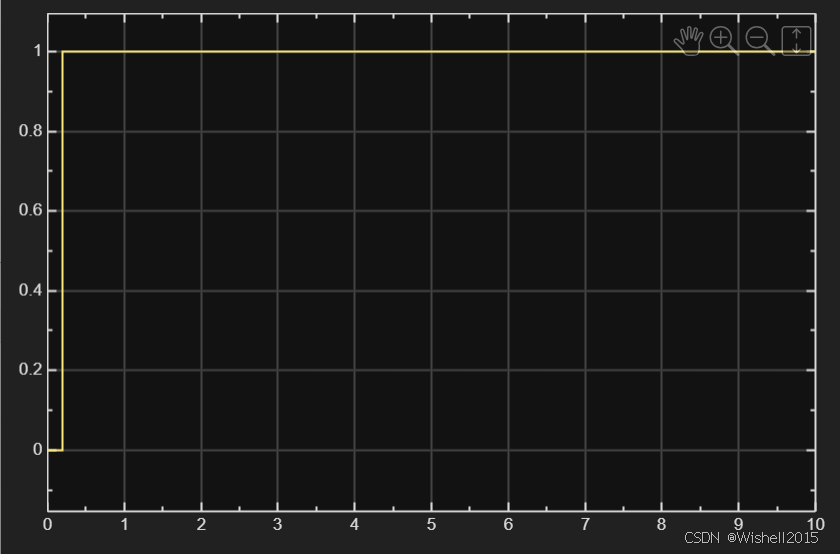

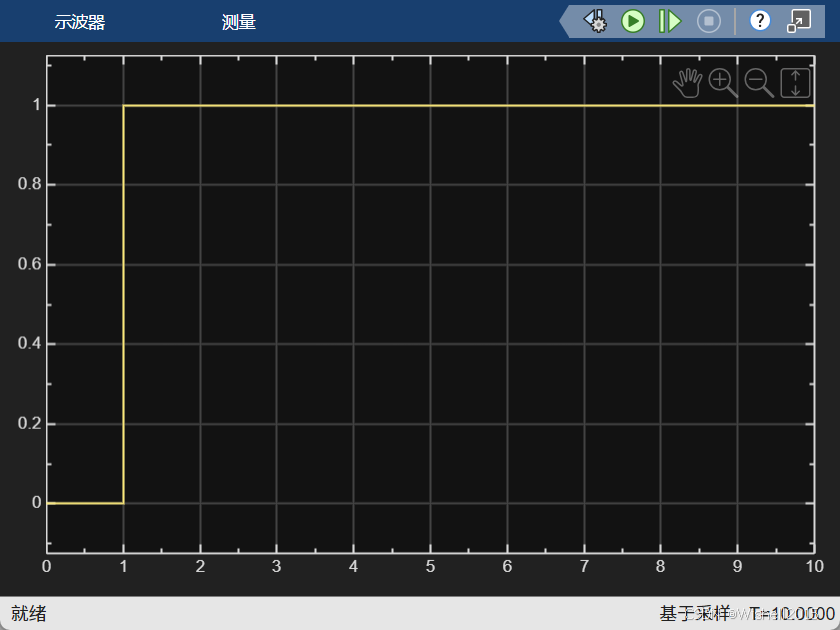

先贴结果：

与预计的结果一致，再谈谈几个注意点：

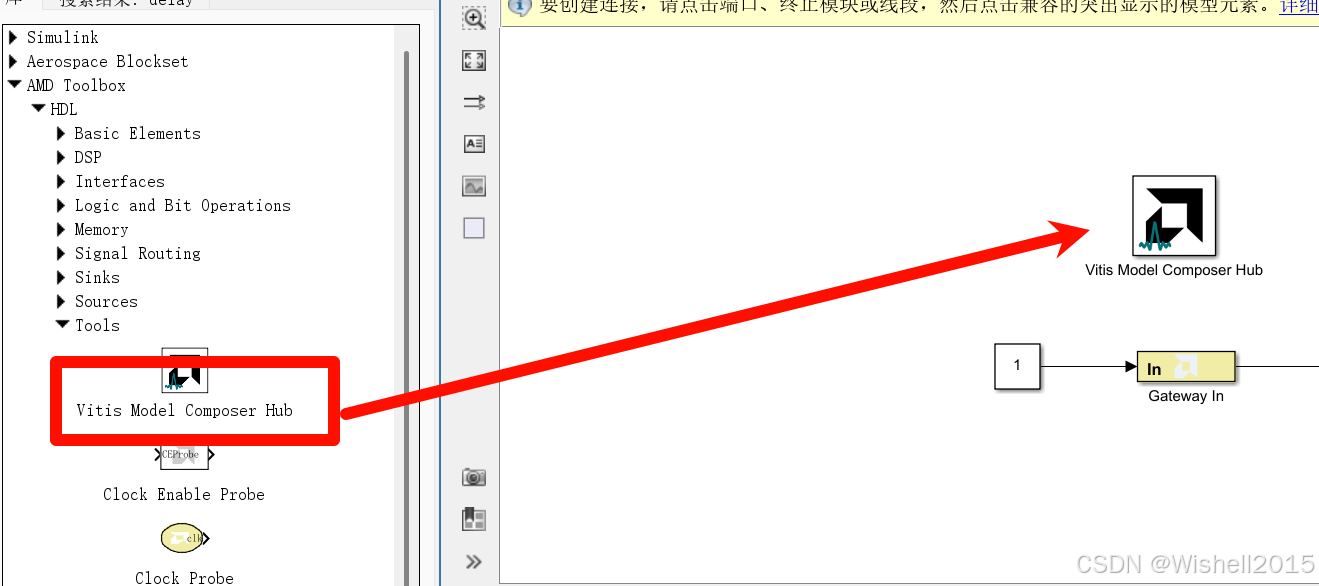

1、这玩意必须要有，没有的话报错，而且要设定对应的器件，不做ip核的话，随便选。

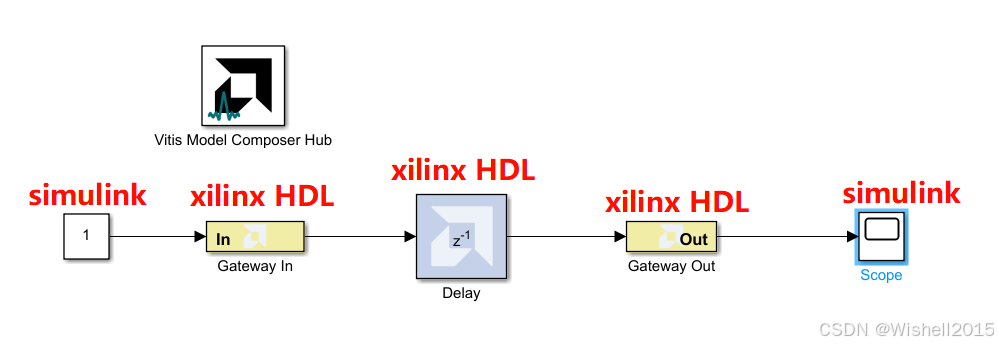

2、不要觉得模块随便选就OK，这些东西都要对应，否则的话，继续报错。

3、如果只是仿真的话。。。。全部用simulink模块好像也可以。延时的时间可能得看看具体是什么个情况。

综上，基本的仿真好像就是这样，可以稍后深入研究一点。

‍
