FPGA教程系列-Vivado IP核CIC与FIR解析

‍

CIC滤波器

Cascaded Integrator-Comb（CIC）滤波器，又称 Hogenauer 滤波器，是一种多速率滤波器，常用于在数字系统中实现大幅度的采样率变换。它们通常用于那些采样率远高于所处理信号带宽的应用场景，例如数字下变频器（DDC）和数字上变频器（DUC） 。CIC 滤波器的实现结构仅使用加法器、减法器和延迟单元，这种结构使其在多速率滤波的硬件实现中具有极高的效率，因而备受青睐。

IP核配置

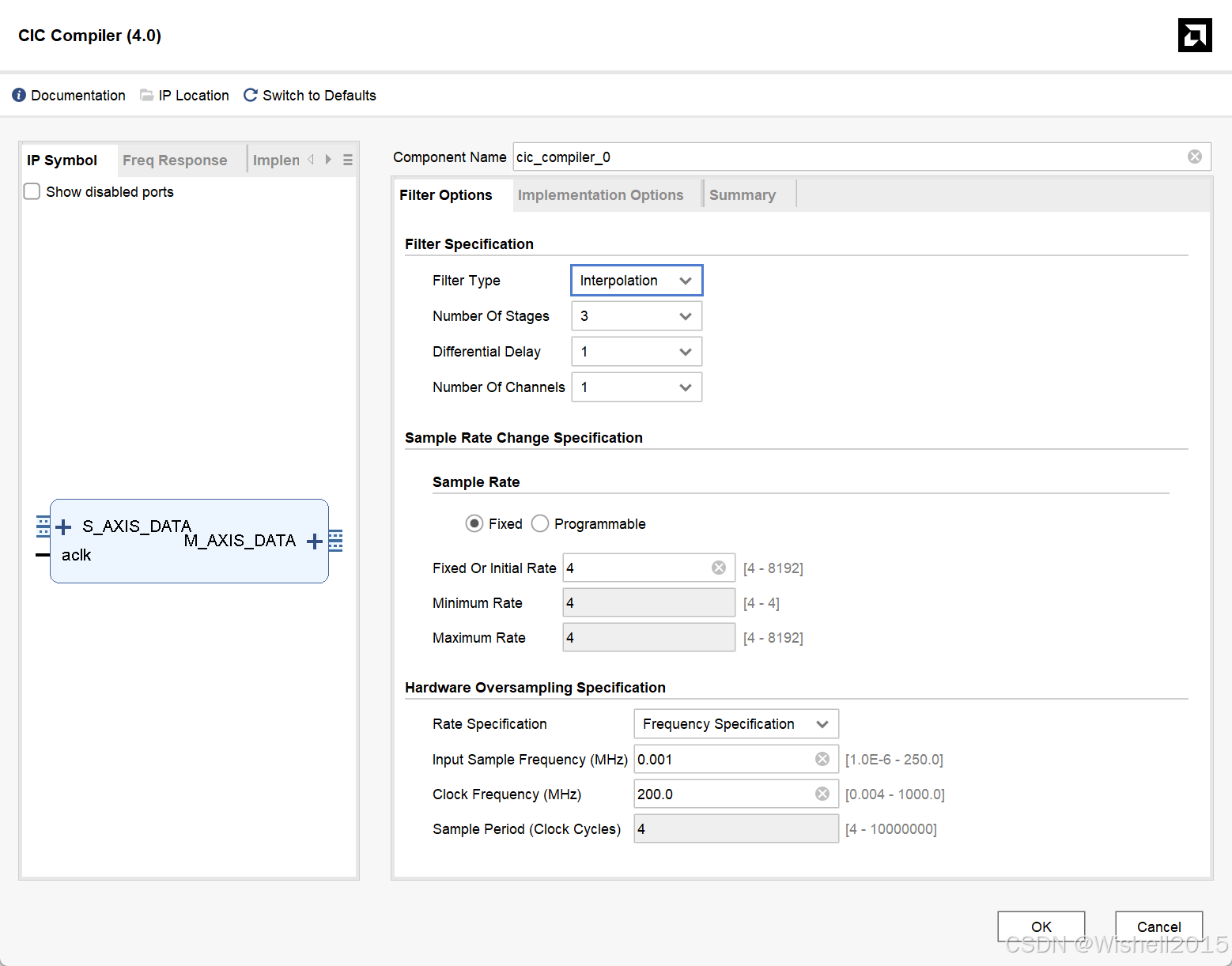

Filter Specification (滤波器规格)

Filter Type：选择CIC滤波器的工作模式。

Interpolation (插值) ：用于提高采样率。例如，输入1kHz信号，输出4kHz信号。
Decimation (抽取) ：用于降低采样率。例如，输入4kHz信号，输出1kHz信号。

Number Of Stages：设置CIC滤波器的级联阶数。阶数越高，滤波器的阻带衰减效果越好（能更有效地滤除杂波），但通带内的纹波会增大，并且消耗的硬件资源也越多。这是一个关键的性能权衡参数，通常取值在2到5之间。

Differential Delay：设置梳状部分的差分延迟（M值）。

M=1：提供最平坦的通带响应，但阻带衰减较慢。
M=2：阻带衰减速度更快（比M=1时快约6dB），但通带纹波会更大。

Number Of Channels：设置滤波器处理的并行通道数。如果需要同时处理多路独立的数据流（如音频的左声道和右声道），可以设置为大于1的值。

Sample Rate Change Specification (采样率变化规格)

Sample Rate：选择采样率变化的模式。

Fixed (固定) ：插值或抽取的倍率在生成IP核时就固定了，运行时不可更改。
Programmable (可编程) ：允许在运行时通过输入端口动态改变插值/抽取倍率，灵活性更高。

Fixed Or Initial Rate：设置固定的插值或抽取倍率（R值）。对于插值模式，表示输出采样率 = 输入采样率 × 4。对于抽取模式，表示输出采样率 = 输入采样率 ÷ 4。

Minimum Rate / Maximum Rate：设置可编程模式下的倍率范围。说明：只有在 Sample Rate 选择 Programmable 时，这两个选项才有效。

Hardware Oversampling Specification (硬件过采样规格)

Rate Specification：选择如何指定硬件时序关系。

Frequency Specification (频率指定) ：通过直接设置输入频率和时钟频率来定义时序。
Period Specification (周期指定) ：通过设置采样周期（时钟周期数）来定义时序。

Input Sample Frequency (MHz) ：设置输入数据流的采样率。

Clock Frequency (MHz) ：设置IP核工作的系统时钟频率。系统时钟频率必须远高于输入/输出采样率，以确保有足够的时钟周期来完成计算。

Sample Period (Clock Cycles) ：显示每个输入样本点所占用的时钟周期数。计算逻辑：这个值由工具根据 Clock Frequency 和 Input Sample Frequency 自动计算得出，确保硬件能正确地采样和处理数据。

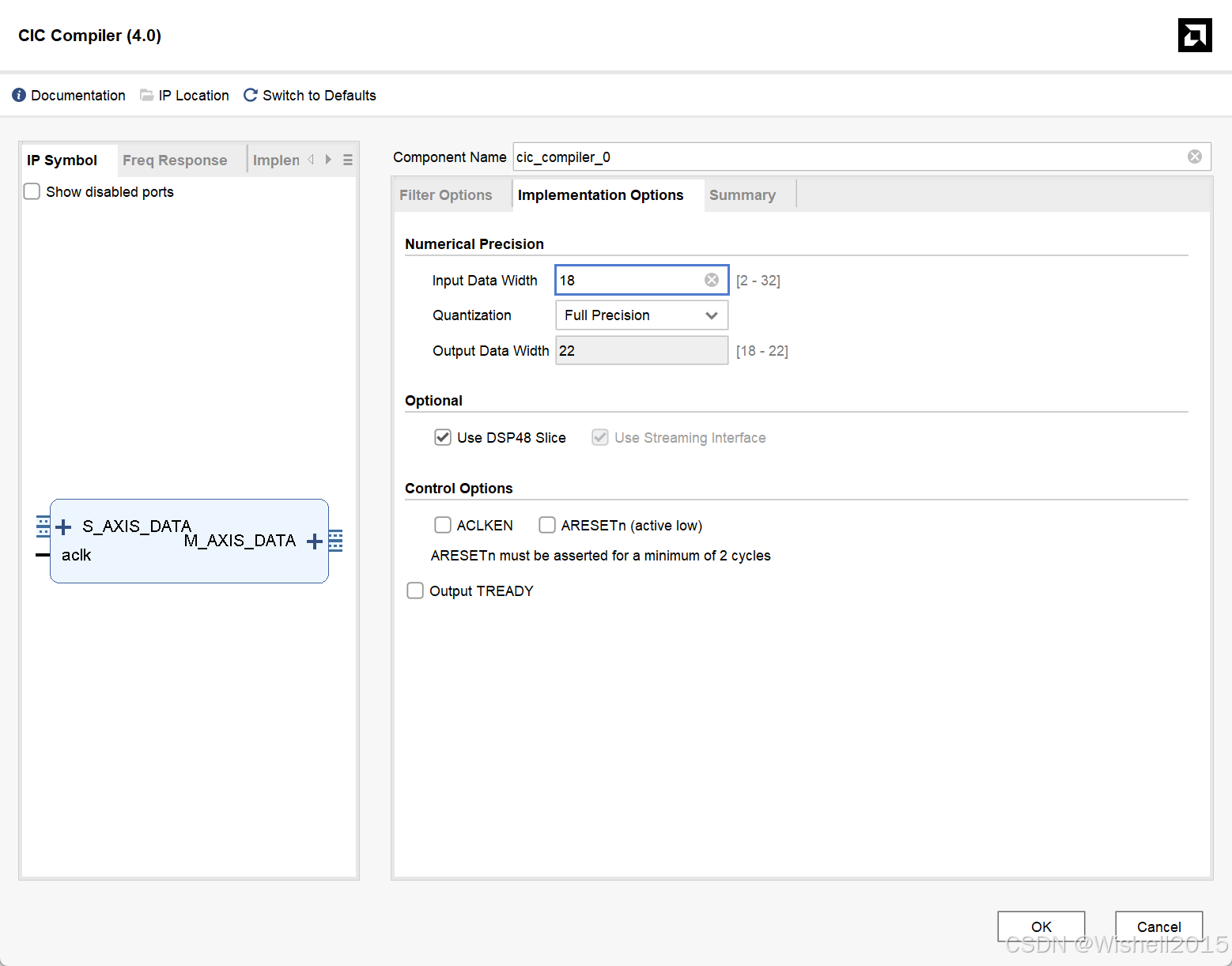

Numerical Precision (数值精度)

Input Data Width： 设置输入数据的位宽。位宽越大，能表示的数值范围越大，精度越高，但会消耗更多的硬件资源（特别是乘法器）。

Output Data Width： 这个值通常由工具根据输入位宽、系数位宽和滤波器阶数自动计算得出，也可以手动调整，但要确保不小于计算所需的最小位宽。

Quantization：选择系数的量化方式。

Full Precision (全精度) ：使用在Filter Options中设计的系数的原始浮点精度进行计算，仅在最后一步输出时才进行量化。这种方式精度最高，但资源消耗最大。
Truncate (截断) ：在计算过程中，直接截断多余的低位。

Optional Features (可选功能)

Use DSP48 Slice：决定是否使用FPGA中的专用乘法器（DSP48）资源。

勾选：乘法运算将由DSP48硬核完成。这是强烈推荐的选项，因为DSP48是专门为高速乘法优化的，比使用通用逻辑（LUT）实现速度快得多，且占用更少的逻辑资源。
不勾选：乘法运算将由FPGA的查找表和触发器实现，会消耗大量逻辑资源，且性能较低。

Use Streaming Interface：决定是否使用AXI4-Stream流式接口。

勾选：IP核将使用AXI4-Stream接口（TVALID, TREADY, TLAST等），这是一种无地址的、连续的数据流协议，非常适合与DMA、其他IP核（如FFT、CIC）直接级联，构建高效的数据处理流水线。
不勾选：IP核可能会使用传统的、非流式的接口，灵活性较低。

Control Options (控制选项)

ACLKEN：是否启用时钟使能信号。如果勾选，IP核会多出一个 ACLKEN 输入端口。当 ACLKEN 为高电平时，IP核正常工作；为低电平时，IP核暂停所有操作。这有助于降低功耗和系统级同步。

ARESETn：是否启用异步复位信号。如果勾选，IP核会多出一个 ARESETN 输入端口（低电平有效）。当该信号为低电平时，IP核内部的所有寄存器会被立即复位到初始状态。这是系统初始化和错误恢复的关键信号。

Output TREADY：决定输出端口是否包含 TREADY 信号。

勾选：输出接口变为完整的AXI4-Stream握手协议（TVALID/TREADY），支持背压。当下游模块来不及接收数据时，可以通过拉低 TREADY 信号通知FIR核暂停输出，从而保证数据不丢失。
不勾选：输出接口没有 TREADY 信号，FIR核只管往外“推”数据，适用于简单的、不会发生拥塞的系统。

FIR滤波器

AMD LogiCORE™ IP FIR 编译器内核提供了一个通用接口，用于生成高度可参数化、面积效率高的高性能 FIR 滤波器。

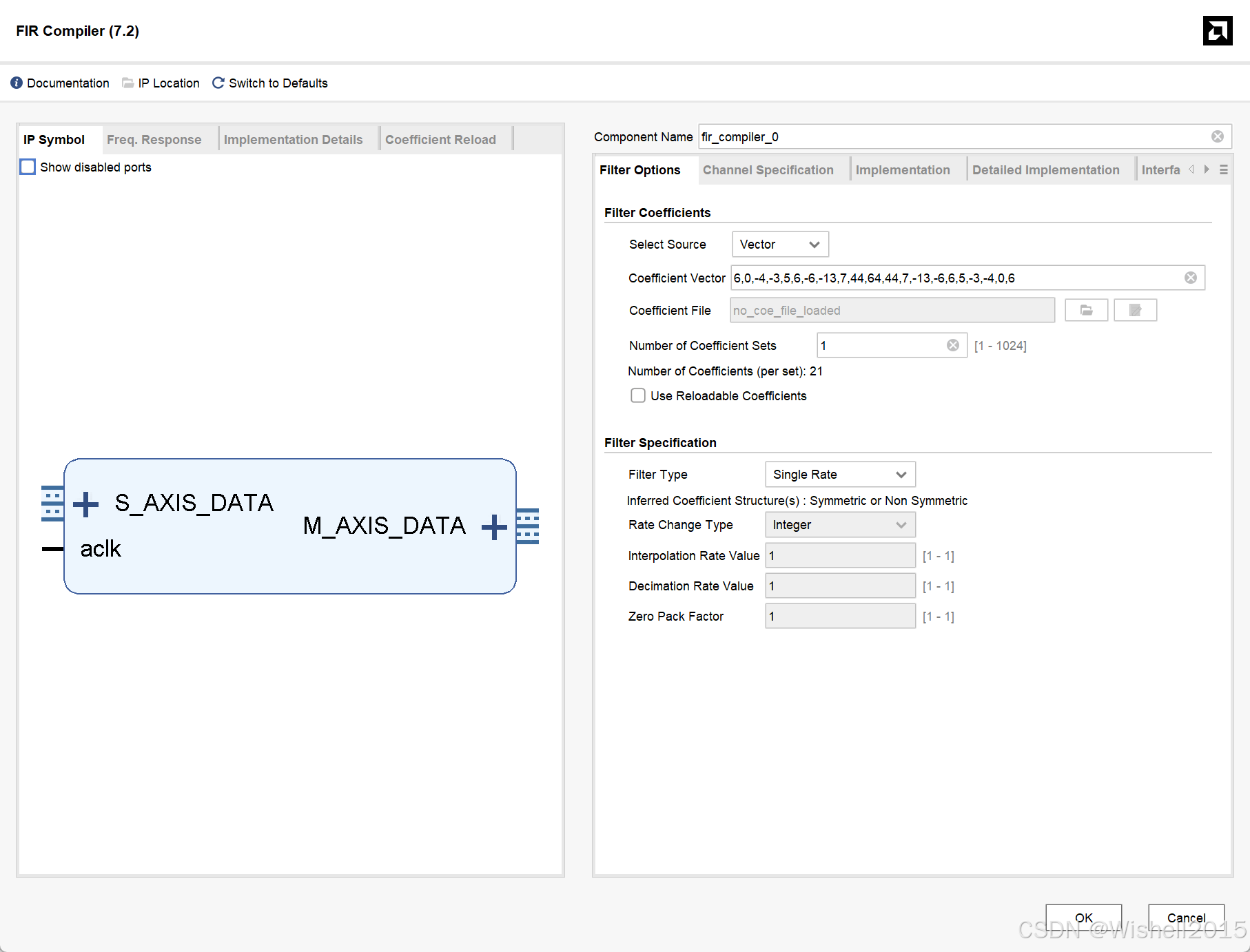

Filter Coefficients

Select Source（选择来源）： IP核支持两种FIR系数输入方式，以“Vector”的形式直接写入；或者以“COE File”的形式导入coe文件；

Vector（向量） ：直接在界面中输入系数值，适用于简单滤波器设计
File（文件） ：从外部COE文件加载系数，适用于复杂滤波器或需要重复使用的系数

Coefficient Vector（系数向量） ：这些系数决定了滤波器的频率响应特性

Number of Coefficient Sets（系数组数量）：表示有几路滤波通道， 多通道滤波器设计，如多路信号同时处理，可用于多载波通信系统

Number of Coefficients（每组系数数量） ：滤波器阶数，影响滤波器的性能和资源消耗

Use Reloadable Coefficients（可重载系数）

未勾选：系数固定，适合静态滤波器
勾选：运行时可动态修改系数，适用于自适应滤波器

滤波器规格（Filter Specification）

Filter Type（滤波器类型）

Single Rate（单速率） ：输入输出采样率相同，适用于标准滤波
Interpolation（插值） ：输出采样率高于输入，用于上采样
Decimation（抽取） ：输出采样率低于输入，用于下采样

此外还支持希尔伯特变换（Hilbert）模式。

Inferred Coefficient Structure（推断系数结构）

Symmetric（对称） ：系数对称，可减少50%的乘法器资源
Anti-Symmetric（反对称） ：系数反对称，适用于某些特殊滤波器
Non-Symmetric（非对称） ：系数不对称，资源消耗最大

Rate Change Type（速率变化类型）

Integer（整数倍） ：插值/抽取因子为整数，实现简单
Fractional（分数倍） ：插值/抽取因子为分数，更灵活但复杂

Interpolation Rate Value（插值因子） ：输出采样率 = 输入采样率 × 插值因子

Decimation Rate Value（抽取因子） ：输出采样率 = 输入采样率 ÷ 抽取因子

Zero Pack Factor（零填充因子） ：控制数据打包方式

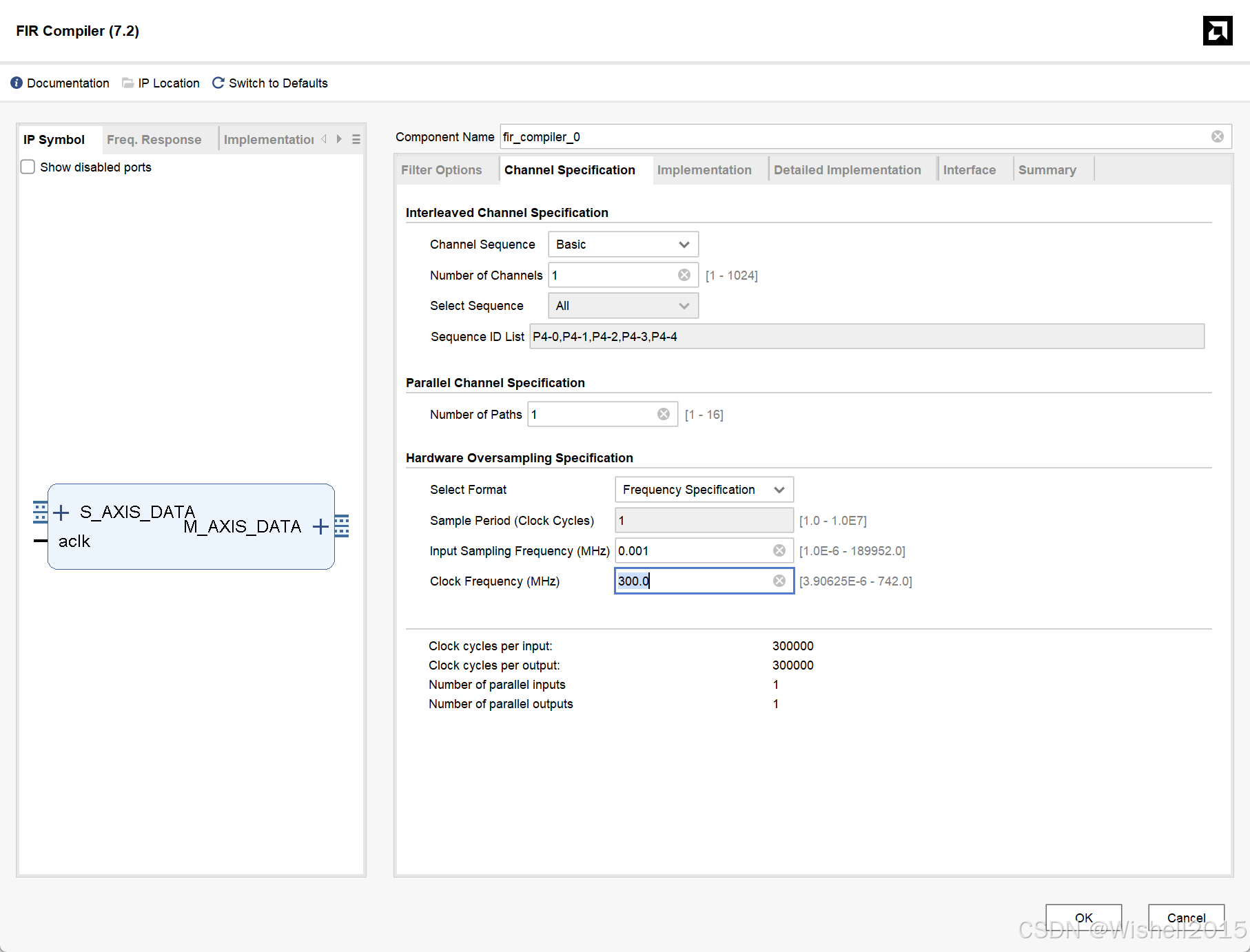

Interleaved Channel Specification（交织通道规格）

Channel Sequence（通道序列）

Basic：基本模式，适用于简单的单通道或少通道应用
Advanced：高级模式，支持复杂的通道序列配置

Number of Channels（通道数量） ：定义同时处理的独立通道数量

Select Sequence（选择序列）

All：处理所有通道
Custom：自定义通道选择

Sequence ID List（序列ID列表）： 定义通道的处理顺序和标识

Parallel Channel Specification（并行通道规格）

Number of Paths（路径数量） ：定义并行处理的路径数量

Hardware Oversampling Specification（硬件过采样规格）

Select Format（选择格式）

Frequency Specification：频率规格模式，直接设置频率参数
Sample Period：采样周期模式，设置时钟周期数

Sample Period (Clock Cycles)（采样周期） 每个采样点占用的时钟周期数

Input Sampling Frequency (MHz) （输入采样频率）：输入信号的采样频率

Clock Frequency (MHz) （时钟频率） ：FPGA内部工作时钟频率

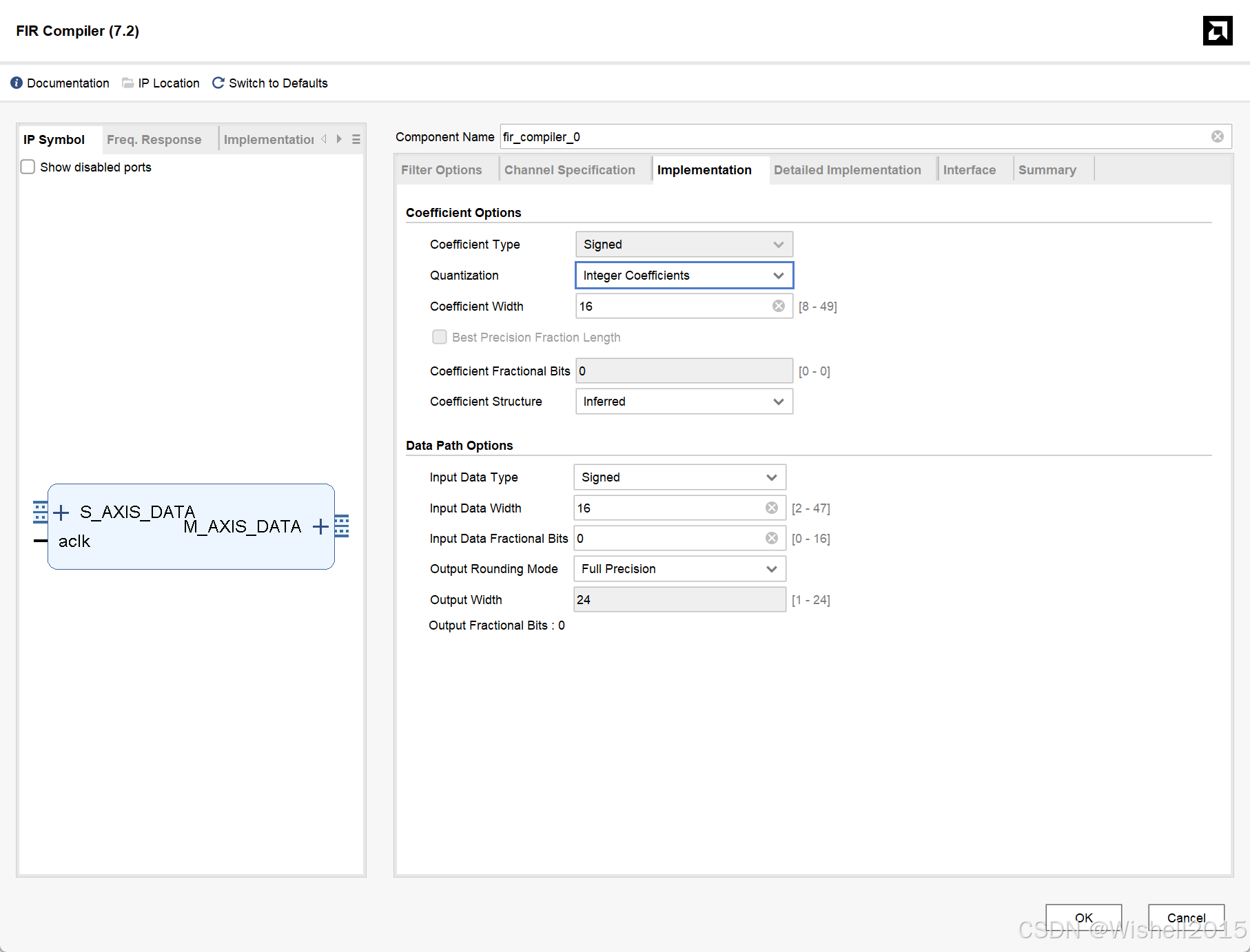

Coefficient Options（系数选项）

Coefficient Type（系数类型） ：定义系数值的符号类型

Quantization（量化方式）： 决定系数的存储格式

Integer Coefficients：系数以整数形式存储，实现简单
Fractional Coefficients：系数以小数形式存储，精度更高

Coefficient Width（系数位宽） ：决定系数的精度和资源占用

Best Precision Fraction Length（最佳精度小数长度）： 自动优化系数的小数位数

Coefficient Fractional Bits（系数小数位） ：定义系数的小数部分位数

Coefficient Structure（系数结构）

对称系数：可减少50%的乘法器资源
反对称系数：适用于某些特殊滤波器
非对称系数：资源消耗最大

Data Path Options（数据路径选项）

Input Data Type（输入数据类型）： 定义输入数据的符号类型

Signed：适用于音频、传感器等双极性信号
Unsigned：适用于图像等单极性信号

Input Data Width（输入数据位宽） ：决定输入信号的动态范围

Input Data Fractional Bits（输入数据小数位）： 定义输入数据的小数部分位数

Output Rounding Mode（输出舍入模式）： 决定输出结果的舍入方式

Full Precision：保留所有计算精度，避免误差累积
Truncation：截断多余位，简单但可能引入误差
Round to Nearest：四舍五入，平衡精度和复杂度

Output Width（输出位宽）： 决定输出结果的精度和范围，输入位宽 + 系数位宽 + log2(系数数量) = 最大输出位宽

Output Fractional Bits（输出小数位） ：定义输出数据的小数部分位数

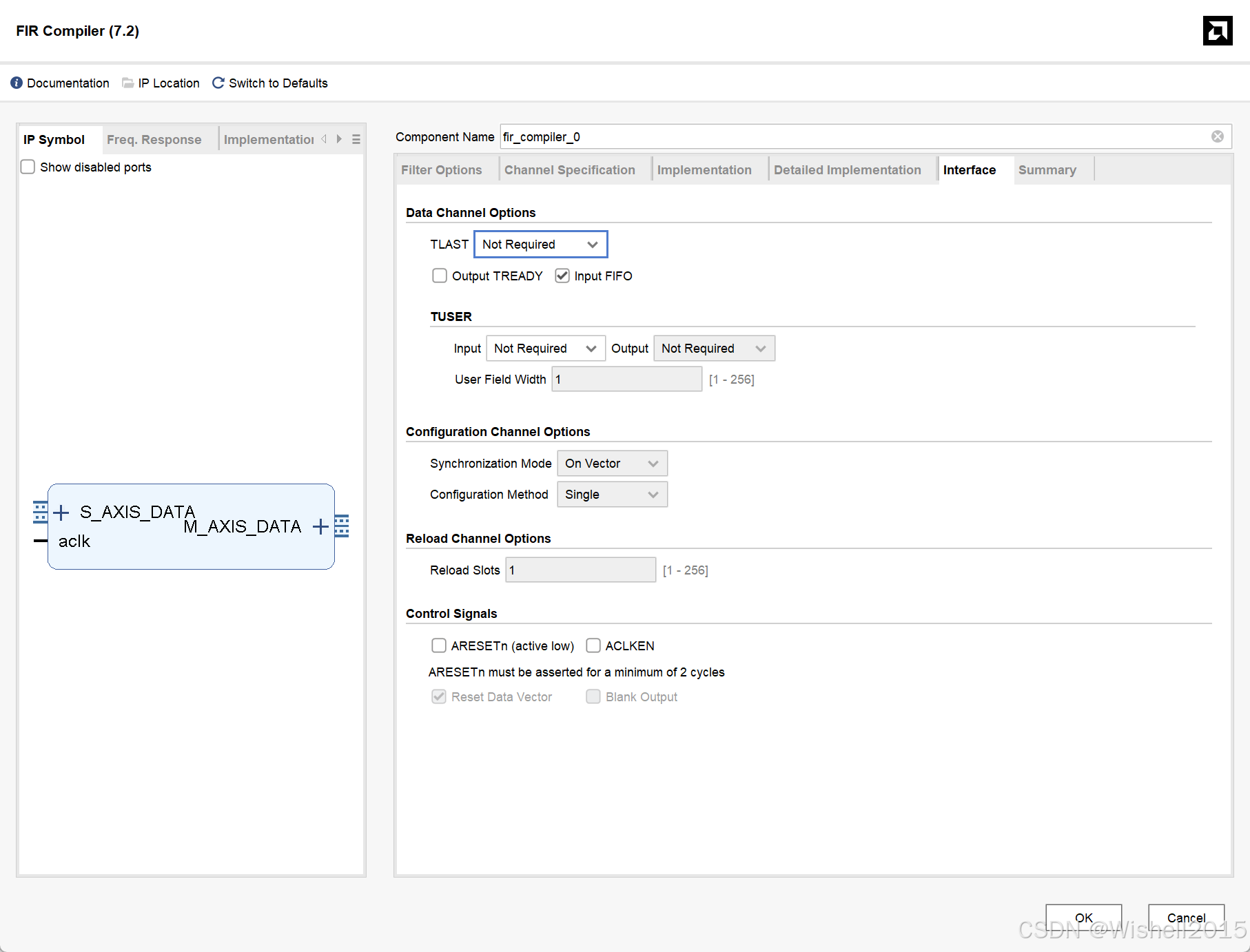

Data Channel Options（数据通道选项）

TLAST（最后一个数据包指示）： 控制是否使用TLAST信号标识数据流的结束

Output TREADY（输出就绪信号）： 控制是否使用TREADY信号进行背压控制

Input FIFO（输入FIFO缓冲）： 在输入端添加FIFO缓冲区

TUSER（用户自定义字段选项）：

Input TUSER（输入用户字段）：控制是否在输入数据流中包含用户自定义信息
Output TUSER（输出用户字段）：控制是否在输出数据流中包含用户自定义信息
User Field Width（用户字段位宽）：定义用户自定义字段的位宽

Configuration Channel Options（配置通道选项）

Synchronization Mode（同步模式）：定义配置数据的同步方式
On Vector：基于向量同步，适合批量配置
On Element：基于元素同步，适合逐个配置
Configuration Method（配置方法）：定义配置数据的传输方式
Single：单通道配置，简单直接
Multiple：多通道配置，支持并行配置
Reload Channel Options（重载通道选项）：定义可同时存储的滤波器系数组数量
