FPGA教程系列-Vivado IP核Divider核解析及测试

除法器的IP核比较简单，所以把除法器的IP核跟仿真放到一起进行分析。

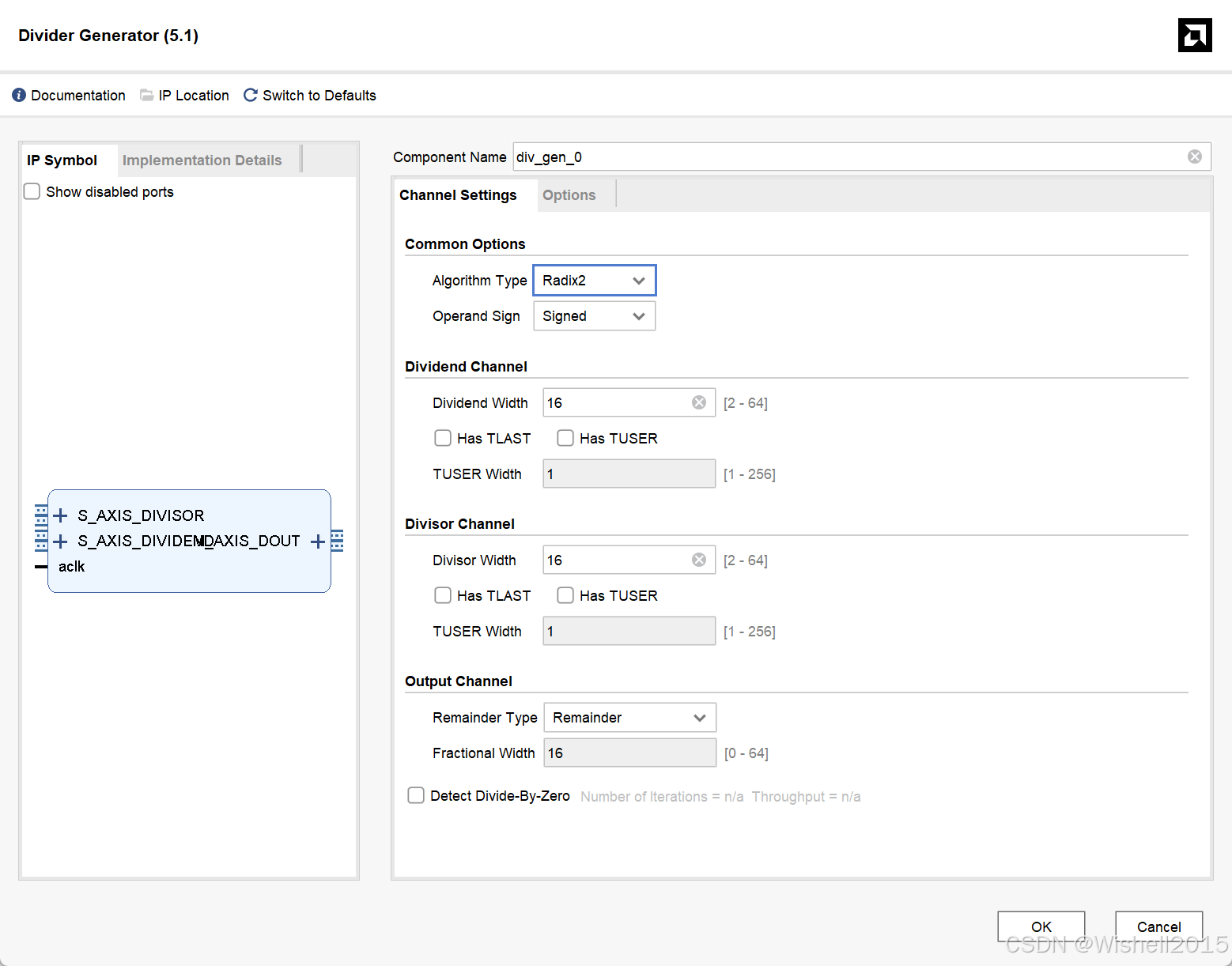

Algorithm Type (算法类型)： 这个下拉菜单决定了除法器内部使用的实现算法，直接影响性能（速度） 和资源消耗。

Radix2 (基2算法) ：通过一系列的移位和减法操作来逼近商，类似于手算长除法。资源占用最少，但延迟最高（需要多个时钟周期迭代）。
High Radix (高基数算法) ：每次迭代处理更多的位（如4位或8位），从而减少总的迭代次数。速度比Radix2快，但资源消耗更多。
Newton-Raphson (牛顿-拉夫逊算法) ：一种迭代算法，通过快速收敛的近似计算来得到倒数，再用乘法得到商。速度最快（延迟最低），但资源消耗最大，通常还需要一个乘法器IP核配合。

Operand Sign (操作数符号)：

Signed (有符号) ：被除数和除数都是有符号整数（使用二进制补码表示）。
Unsigned (无符号) ：被除数和除数都是非负整数。

被除数通道

Dividend Width (被除数位宽) ：设置被除数输入的位宽。
Has TLAST：是否在被除数数据流中启用 TLAST 信号。
Has TUSER：是否在被除数数据流中启用 TUSER 信号。
TUSER Width：设置 TUSER 信号的位宽。

除数通道

Divisor Width (除数位宽) ：设置除数输入的位宽。
Has TLAST / Has TUSER / TUSER Width：与被除数通道中的对应选项完全相同，但作用于除数数据流。

输出通道

Remainder Type (余数类型)： 这个选项决定了除法器如何输出“除不尽”的部分。

Remainder (标准余数) ：输出传统的整数除法余数。例如，10 / 3 = 3，余数是 1。
Fractional Part (小数部分) ：输出商的小数部分。例如，10 / 3 ≈ 3.333...，IP核会输出 0.333... 的定点数表示。
Fractional Width (小数位宽) ：当 Remainder Type 选择为 Fractional Part 时，此选项用于设置小数部分的精度。
Detect Divide-By-Zero (检测除零错误) ：是否启用除零检测逻辑。

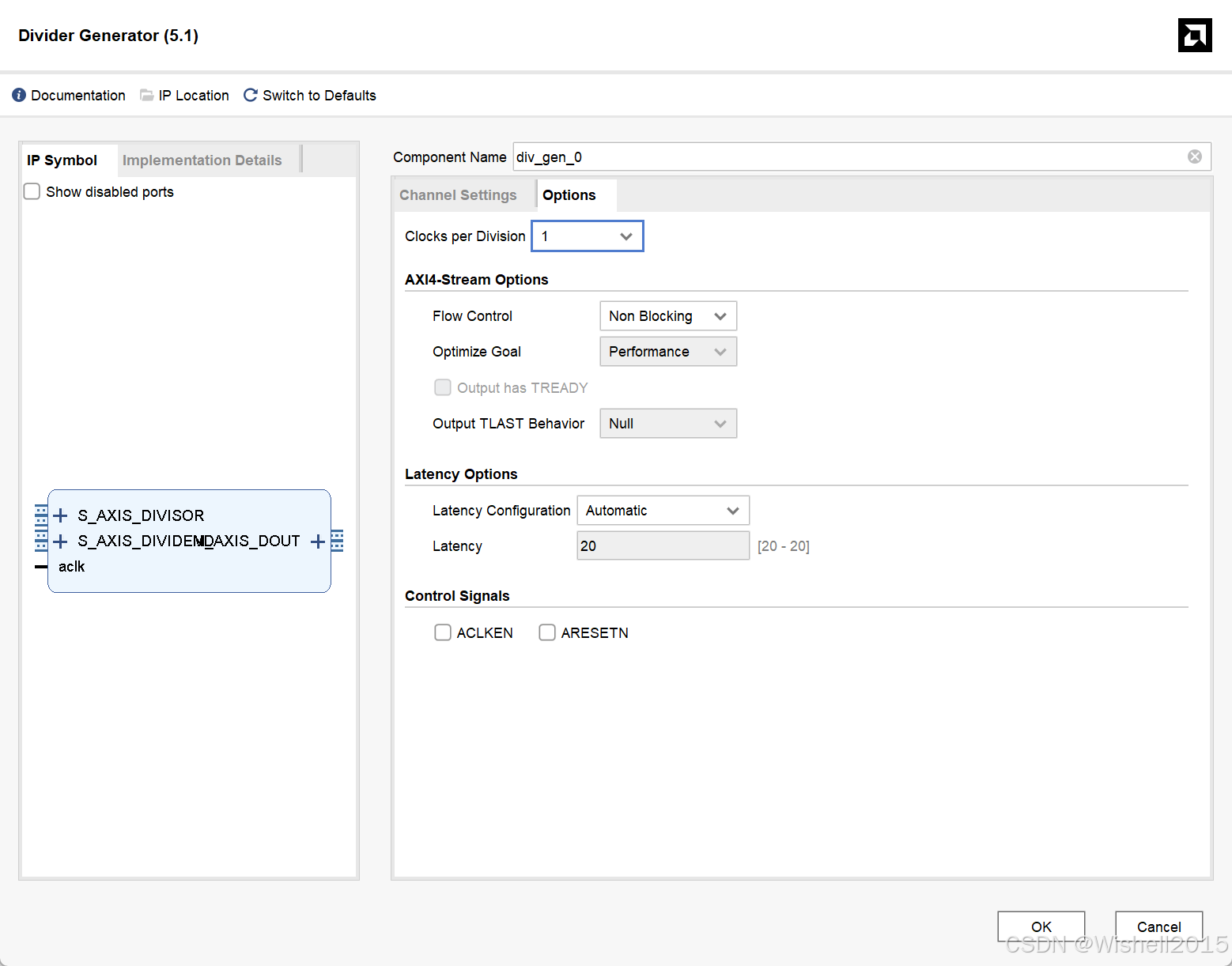

Clocks per Division：设置完成一次除法运算所需的时钟周期数。

值越小（如1） ：代表一个时钟周期就能完成一次除法，吞吐量最高，但消耗的硬件资源也最多。
值越大（如10） ：代表需要多个时钟周期才能完成一次除法，吞吐量降低，但可以通过复用硬件资源来节省面积。

AXI4-Stream Options

Flow Control： 选择数据流控制模式。

Non Blocking (非阻塞) ：无论下游模块是否准备好接收，IP核都会持续进行计算并输出结果。如果下游来不及接收，新数据会覆盖旧数据，可能导致数据丢失，但吞吐量最大。
Blocking (阻塞) ：只有当下游模块发出“准备好”信号时，IP核才开始一次新的计算。这种方式保证数据不丢失，但会降低吞吐量。

Optimize Goal： 设置综合时的优化目标。

Performance (性能) ：综合器会优先优化设计，使其能达到更高的运行频率，可能会消耗更多的资源。
Area (面积) ：综合器会优先优化设计，使其占用更少的逻辑资源，但可能会牺牲一些性能。
Balanced (平衡) ：在性能和面积之间做一个折中。

Output has TREADY： 决定输出端口 M_AXIS_DOUT 是否包含 TREADY 信号。

勾选：输出接口变为完整的AXI4-Stream握手协议（TVALID/TREADY），支持背压，可以和 Blocking 模式配合使用。
不勾选：输出接口没有 TREADY 信号，IP核只管往外“推”数据，适用于 Non Blocking 模式或简单的流水线设计。

Output TLAST Behavior： 定义 TLAST 信号在输出端的行为。用于标记数据包的边界，与输入端的 Has TLAST 配合使用。

Null：不使用 TLAST 信号。
Assert Last Cycle：在一次除法运算输出的最后一个有效数据周期，将 TLAST 信号置高。
Assert Every Cycle：每个输出数据周期都将 TLAST 信号置高。

Latency Options

Latency Configuration： 设置IP核延迟的配置方式。

Automatic (自动) ：Vivado会根据您选择的算法、优化目标等参数，自动计算出最优的延迟值。
Manual (手动) ：允许用户手动指定一个固定的延迟值。

Latency：显示或设置IP核的延迟。

Control Signals

ACLKEN：是否启用时钟使能信号。

ARESETN：是否启用异步复位信号。

Testbench


`timescale 1ns / 1ps
module divider_tb;
reg i_clk;
reg i_rst;
reg signed[15:0] i_dividend;
reg signed[15:0] i_divisor;
wire signed[15:0]o_C;
wire signed[15:0]o_R;

wire [31 : 0] m_axis_dout_tdata;

div_gen_0 div_u (
  .aclk(i_clk),                                      // input wire aclk
  .aresetn(i_rst),                                // input wire aresetn
  .s_axis_divisor_tvalid(1),    // input wire s_axis_divisor_tvalid
  .s_axis_divisor_tdata(i_divisor),      // input wire [15 : 0] s_axis_divisor_tdata
  .s_axis_dividend_tvalid(1),  // input wire s_axis_dividend_tvalid
  .s_axis_dividend_tdata(i_dividend),    // input wire [15 : 0] s_axis_dividend_tdata
  .m_axis_dout_tvalid(),          // output wire m_axis_dout_tvalid
  .m_axis_dout_tdata(m_axis_dout_tdata)            // output wire [31 : 0] m_axis_dout_tdata
);

assign o_R=m_axis_dout_tdata[15:0];
assign o_C=m_axis_dout_tdata[31:16];

initial
begin
i_clk = 1'b1;
i_rst = 1'b0;
#100
i_rst = 1'b1;
end
initial
begin
i_dividend = 16'd1234;
i_divisor  = 16'd10;

end
always #5 i_clk = ~i_clk;
endmodule

需要注意的是除数与被除数的关系。

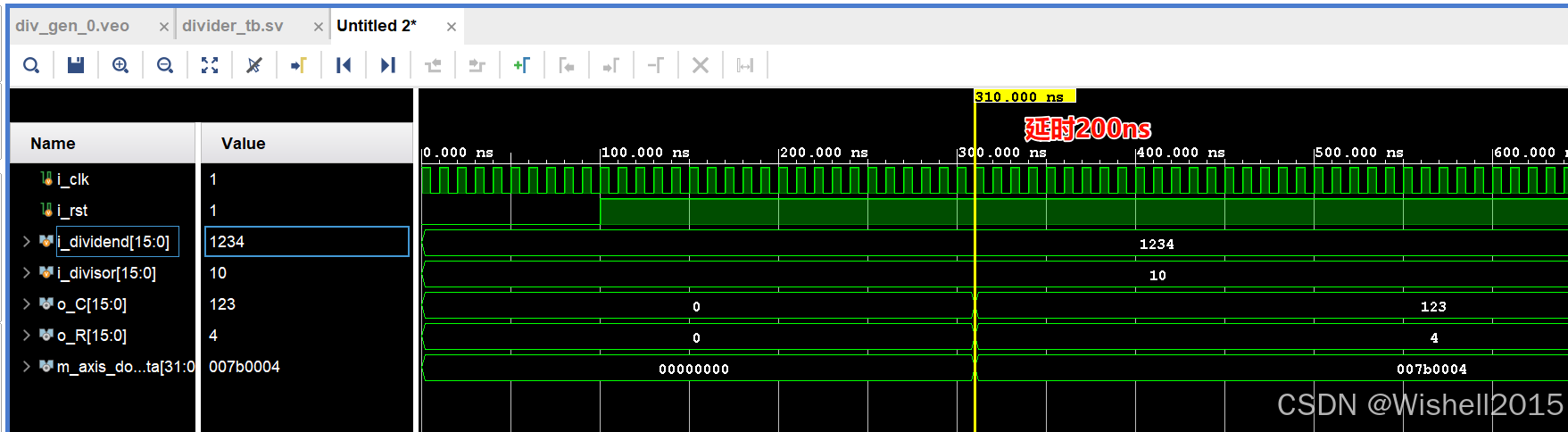

仿真分析：
