部分重映射与完全重映射的重要注意事项

部分重映射就是部分管脚和默认的是一样的,而部分管脚是重新映射到其他管脚。而完全重映射就是所有管脚都重新映射到其他管脚。

使能AFIO时钟,开启重映射

重映射也分部分重映射和完全重映射

 有些功能只有一种重映射,而有些功能既可以部分重映射也可以完全重映射,但部分重映射的引脚与完全重映射的引脚可能不一样

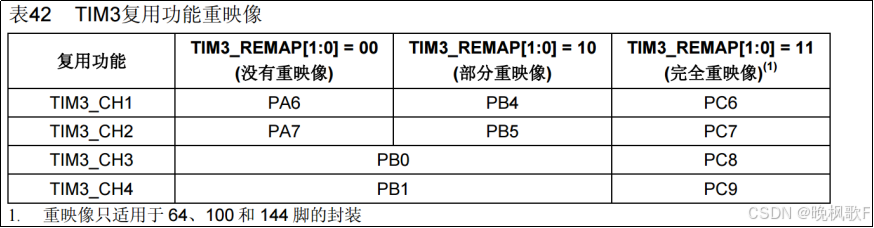

比如定时器3

定时器通道1和通道2默认引脚PA6,PA7,可以部分重映射到PB4、PB5,如果要重映射到PC6、PC7就只能开启完全重映射

所以一定要搞清楚,是部分重映射还是完全重映射

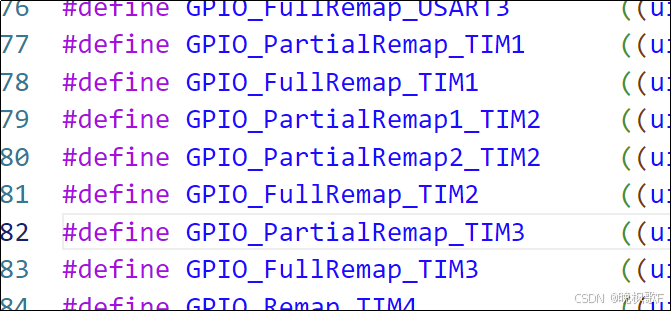

在这里也可以看到定时器3有部分重映射和完全重映射两种映射

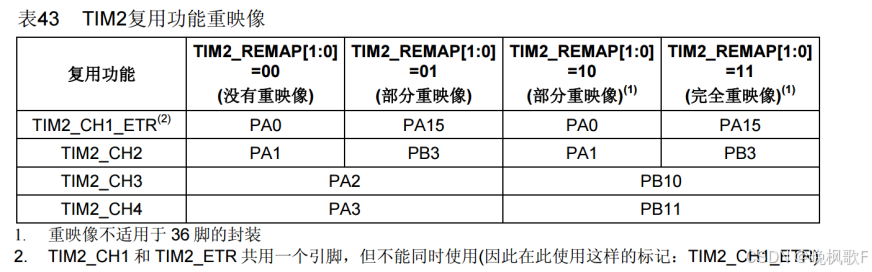

而定时器2有三种重映射

定时器2通道1,2,3,3  默认引脚PA0,PA1,PA2,PA3

第一种部分重映射通道1,2到PA15,PB3

第二种部分重映射通道3,4到 PB10,PB11

第三种完全重映射通道1234到PA15,PB3,PB10,PB11

还有个问题如果定时器2使用第一种部分重映射通道1,2到PA15,PB3 ,但只使用通道1进行PWM输出,那么PB3和PA1都可以做正常IO引脚使用吗?
