基于V模式开发流程的MBD代码生成详解

本文将详细介绍simulink模型的建立、软件在环测试SIL、代码生成并一键烧写、生成的文件介绍。

说明：本文例子都是基于 dsp28335 开发板测试的，大家可以根据自己使用的开发板进行测试。

1.首先给大家详细的介绍从模型的建立到一键烧写的流程。

1.1模型的建立

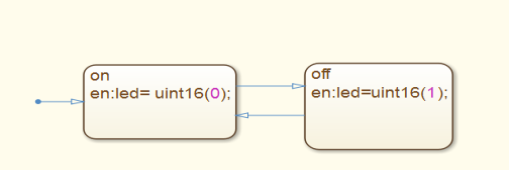

通过GPIO点亮LED，并闪烁，首先我们通过stateflow搭建LED的两个状态，即灯的点亮与关闭，输出方波就可以。我们通过matlab中新建simulink模型，我使用的是matlab2016b，并用stateflow搭建相关的算法，如下图：

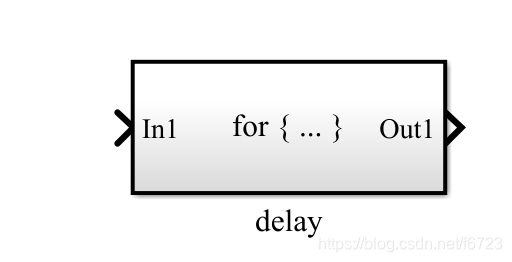

增加模块并删除输入和输出，并更名为delay，如下图所示

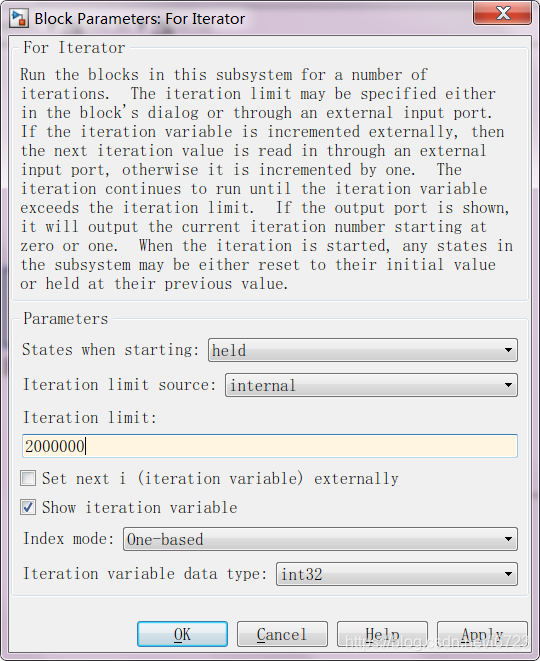

将双击打开后，配置内部参数为

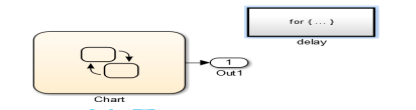

最后的模型如图：

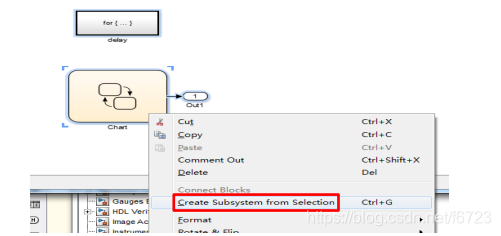

选中两个模块，右键得到下图：

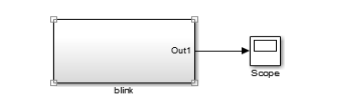

封装后模型如下图：

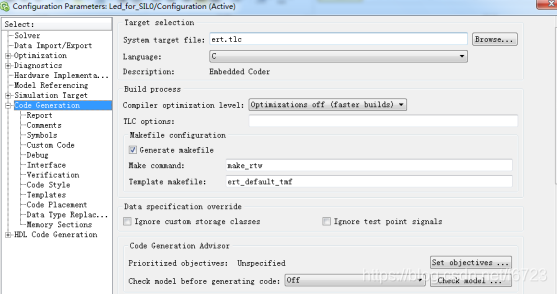

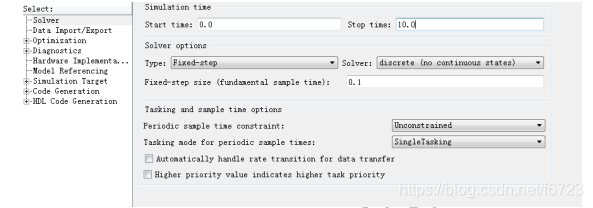

下面对相关仿真信息做配置：

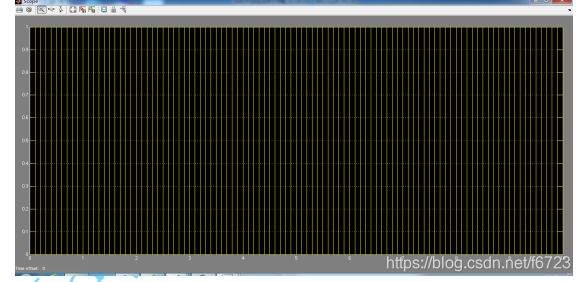

仿真结果为：

到此算法模型搭建结束。

1.2 软件在环SIL测试

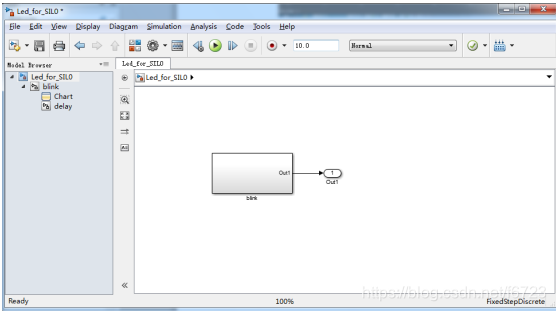

下面将模型中示波器删除后，改为下图，将out1数据类型改为uint16.

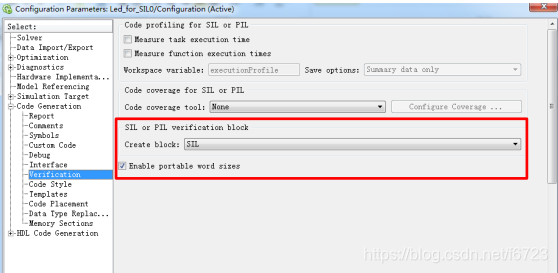

然后进行相关配置，目的是为了生成SIL模块，进行在线软件在环测试，已检验生成的代码是否可行。

配置后，点击编译按钮

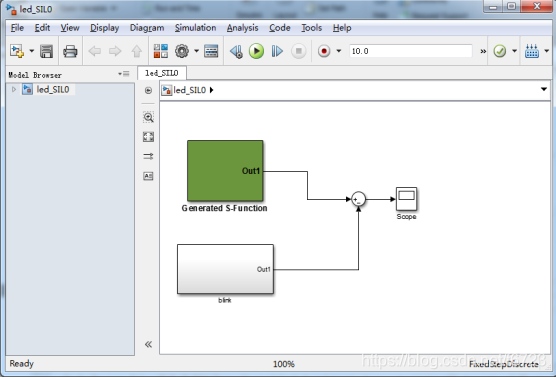

生成新的模型，将原来的模型加入该模型中保存模型，并命名，如下图：

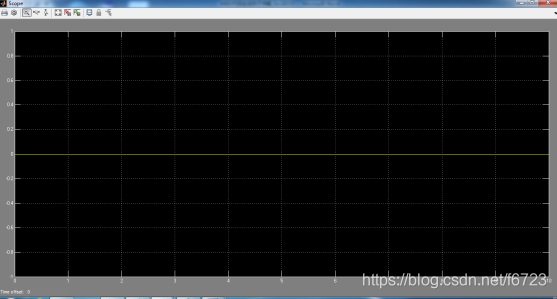

点击按钮仿真，可以看到示波器输出为0，说明测试通过，两个仿真的波形是一样的。

到此SIL测试结束。
