博主使用树莓派Pico、0.9寸OLED显示屏和ESP32蓝牙模块，创建了一个硬件版的ScrollDigitalNote。通过Thonny编程并利用BluetoothController进行通信，实现了通过蓝牙控制OLED屏幕显示内容。遇到的问题是蓝牙模块电源需用VBUS供电，并详细列出了接线配置。代码中强调了在PICO上运行的严格性，提供了代码示例和不同指令的功能，如开关LED、清除和添加显示数据。

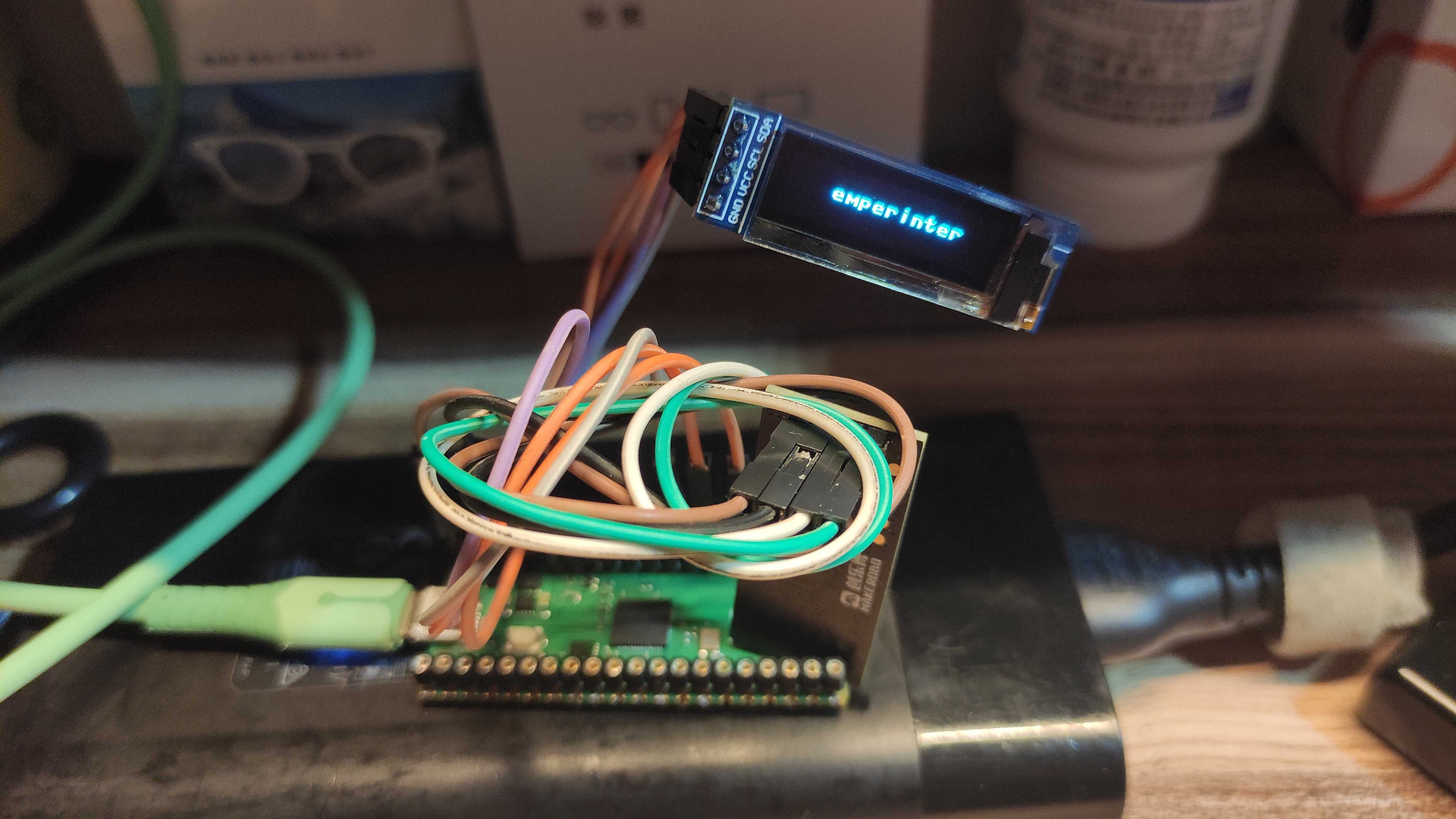

最近买了树莓派Pico+OLED1602和一个蓝牙ESP32就想着能能搞点小东西，就尝试了一下硬件版的ScrollDigitalNote ,看看能不能搞出来，目前只是一个小的demo吧！

https://www.emperinter.info/2022/04/01/how-to-use-raspberry-pico-with-oled-screen-and-bluetooth/

前提

硬件

树莓派pico
0.9寸OLED显示屏
ESP32 蓝牙WIFI模块

软件

Thonny:用于编程上传代码
Buletooth Controller:用于和蓝牙模块进行通信

接线

我这里主要说一下蓝牙模块吧，拆坑有点久，就是电源3.3V带不动，要用最大的电源VBUS。串口还是要按Pico的接口来选，不要随便连接。

模块接口	PICO对应针脚
蓝牙VCC	VBUS
蓝牙GND	GND
蓝牙RX	GP17
蓝牙TX	GP16
OLED-VCC	3V3
OLED-GND	GND
OLED-SCL	GP21
OLED-SDA	GP20

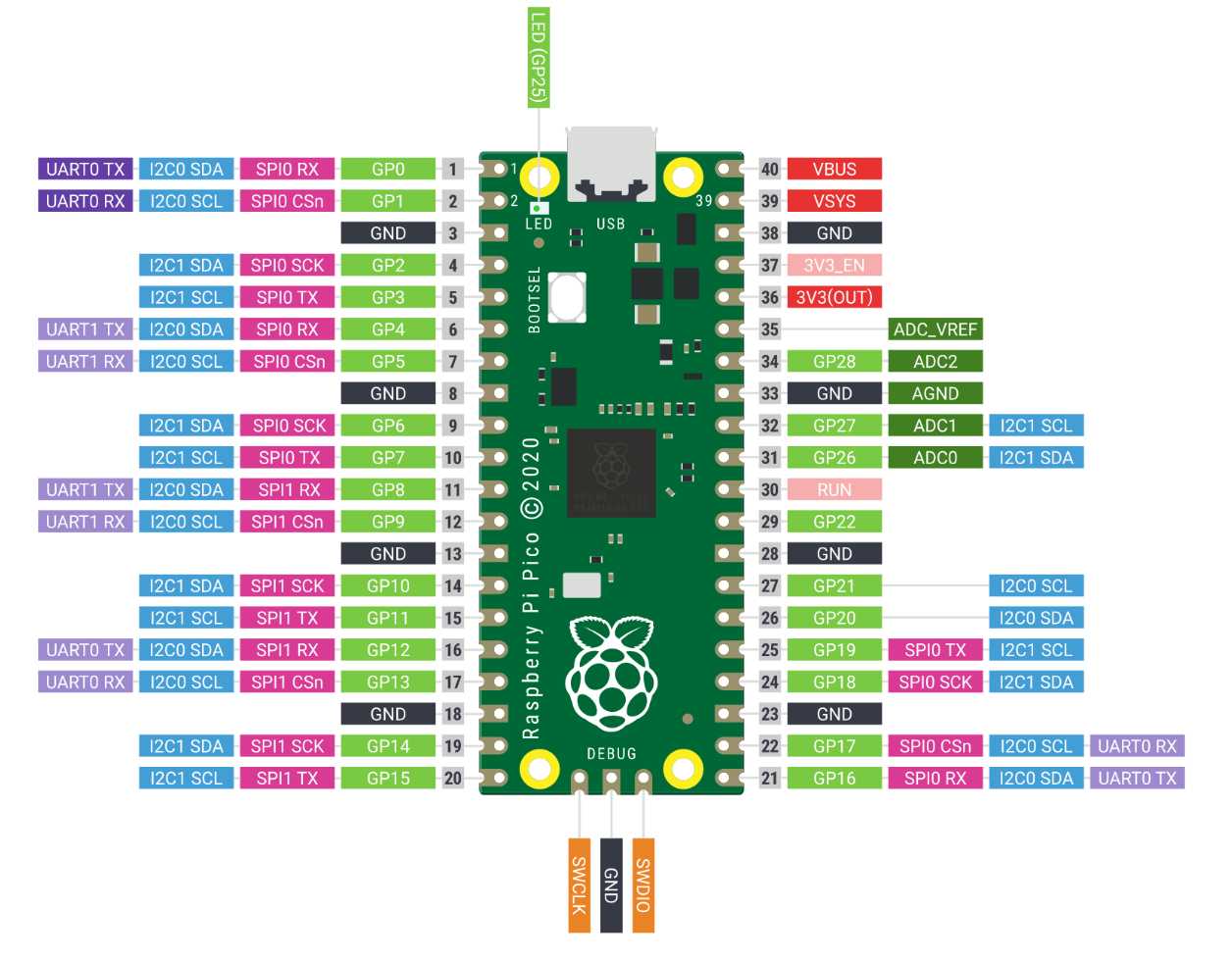

PiCO 引脚说明

Code

感觉硬件上的代码编写要比软件严格多了，同一个代码在电脑上能运行不代表单独在单排机上也能运行。我这下面的cmd = uart.readline().decode()如果没写try...except...的话在PICO 上是无法运行的。

main.py

import machine
import utime
from ssd1306 import SSD1306_I2C

led_status = 1
data_list = ["Just Be Happy !","Hold On !","Try Your Best !"]

uart = machine.UART(0, baudrate=115200, tx=machine.Pin(16), rx=machine.Pin(17))
#print(uart)

led = machine.Pin(25, machine.Pin.OUT)
sda=machine.Pin(20)
scl=machine.Pin(21)
i2c=machine.I2C(0, sda=sda, scl=scl, freq=400000)
oled = SSD1306_I2C(128, 32, i2c)

def OLED(string):
    #一行最多16个字符
    #共3行
    #oled.text('****************', 0, 0)
    # 尝试居中对齐
    if len(string) < 12:
        x = int ((64-len(string)) / 2)
    else:
        x = 0
    oled.text(str(string), x, 10)
    #oled.text('****************', 0, 20)
    oled.show()
    utime.sleep(3)

    #oled.fill(1)
    #oled.show()
    # 防止长时间造成的烧屏
    oled.fill(0)
    oled.show()
    utime.sleep(0.1)


def sendBigData():
    for x in data_list:
        uart.write(x)
        OLED(str(x))

def clearData():
    data_list.clear()

def addData(data):
    data_list.append(data)


OLED("HELLO WORLD! ")
led.value(led_status)
utime.sleep(1)

led_status = 0

while True:
    led.value(led_status)
    try:
        cmd = uart.readline().decode()
        OLED("Input:" + str(cmd))
        if cmd == 'on':
            led_status = 1
        elif cmd == 'off':
            led_status = 0
        elif cmd == 'clear' :
            clearData()
        elif cmd == 'del':
            del data_list[-1]
            OLED("Del Last Data !")
        elif cmd == 'add' :
            uart.write("Please Input Your Data In 5 Seconds !\n")
            OLED("Input Your Data ")
            utime.sleep(5)
            try:
                get = uart.readline().decode()
                addData(get)
                if get in data_list:
                    uart.write("insert successful!")
                    OLED("INSERT OK!")
                else:
                    uart.write("insert failed!")
                    OLED("INSERT FAILED")
            except:
                OLED("No Input !")
        else:
            continue
    except:
        OLED("emperinter")
    sendBigData()


led.value(1)
OLED("Something Wrong!")
