罗德里格斯公式——旋转矩阵和旋转向量得变换关系

已于 2022-03-31 20:37:23 修改
阅读量452 收藏 1
点赞数
分类专栏： 智能机器人 文章标签： 线性代数 矩阵 几何学
于 2022-03-29 22:13:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/elegantandhh/article/details/123833772
版权

PDF链接
链接：https://pan.baidu.com/s/1xLzV1Y9aWFEmJmJW86LulA

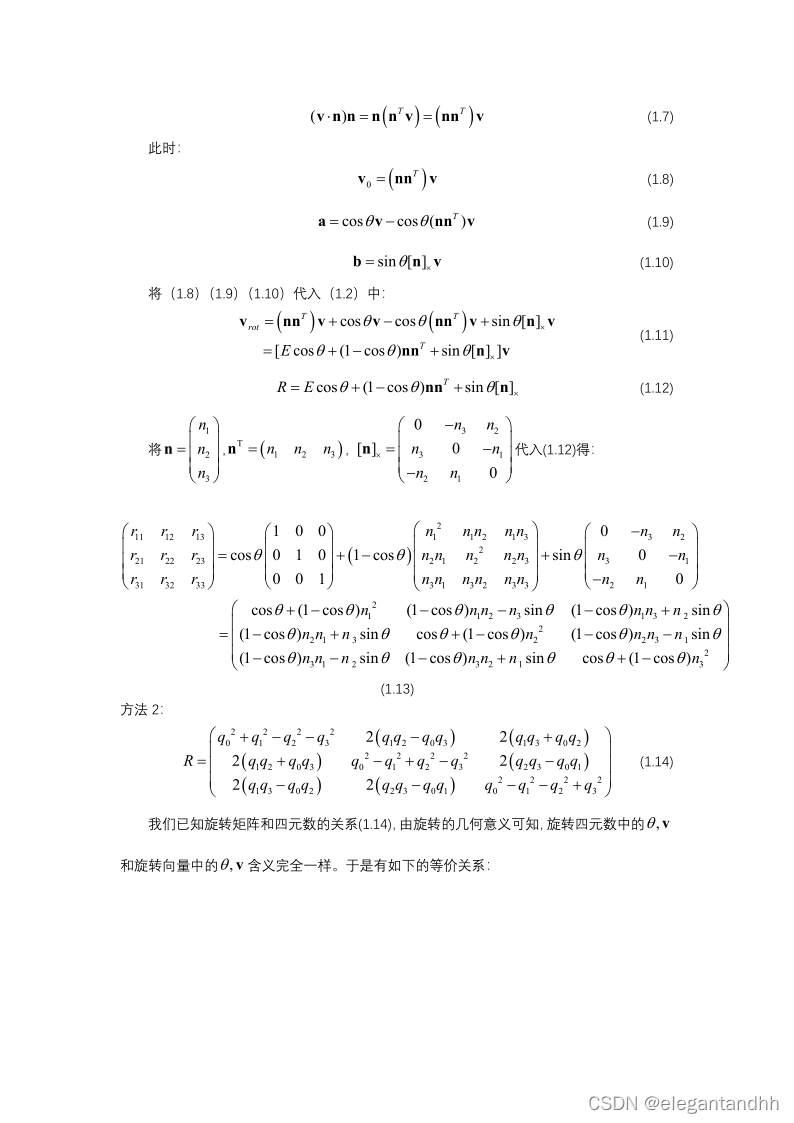

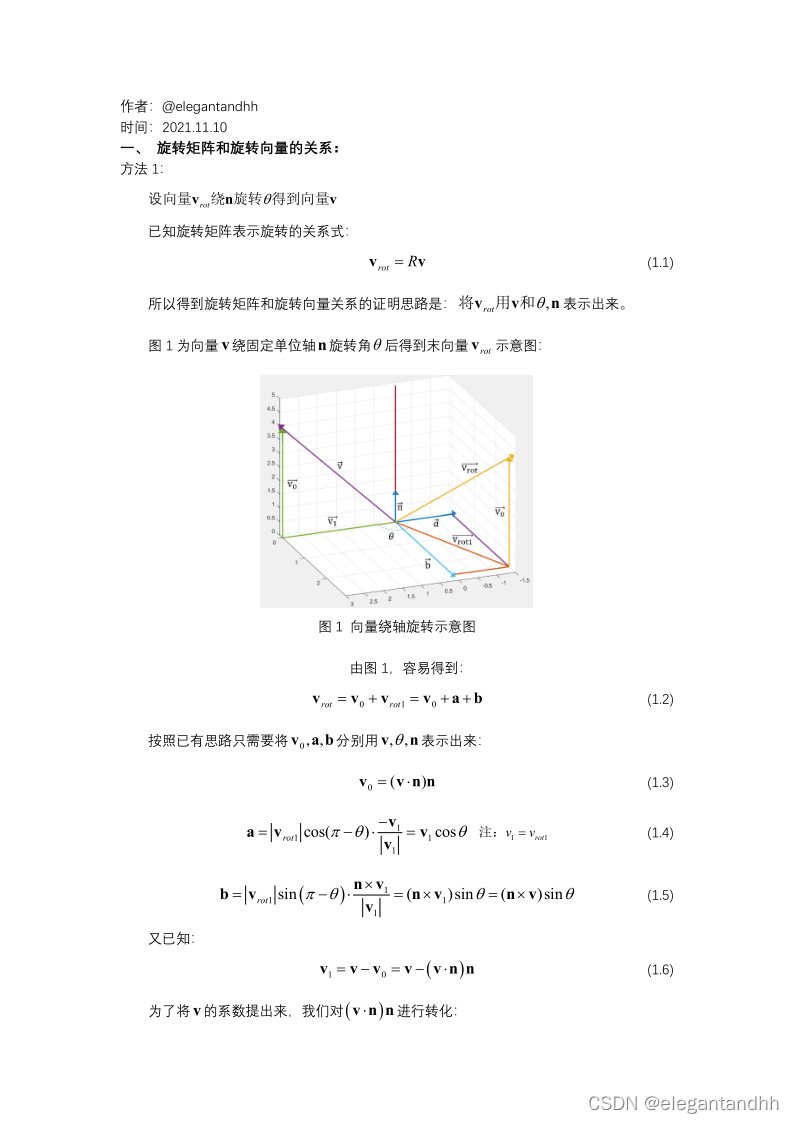

提取码：fm85在这里插入图片描述

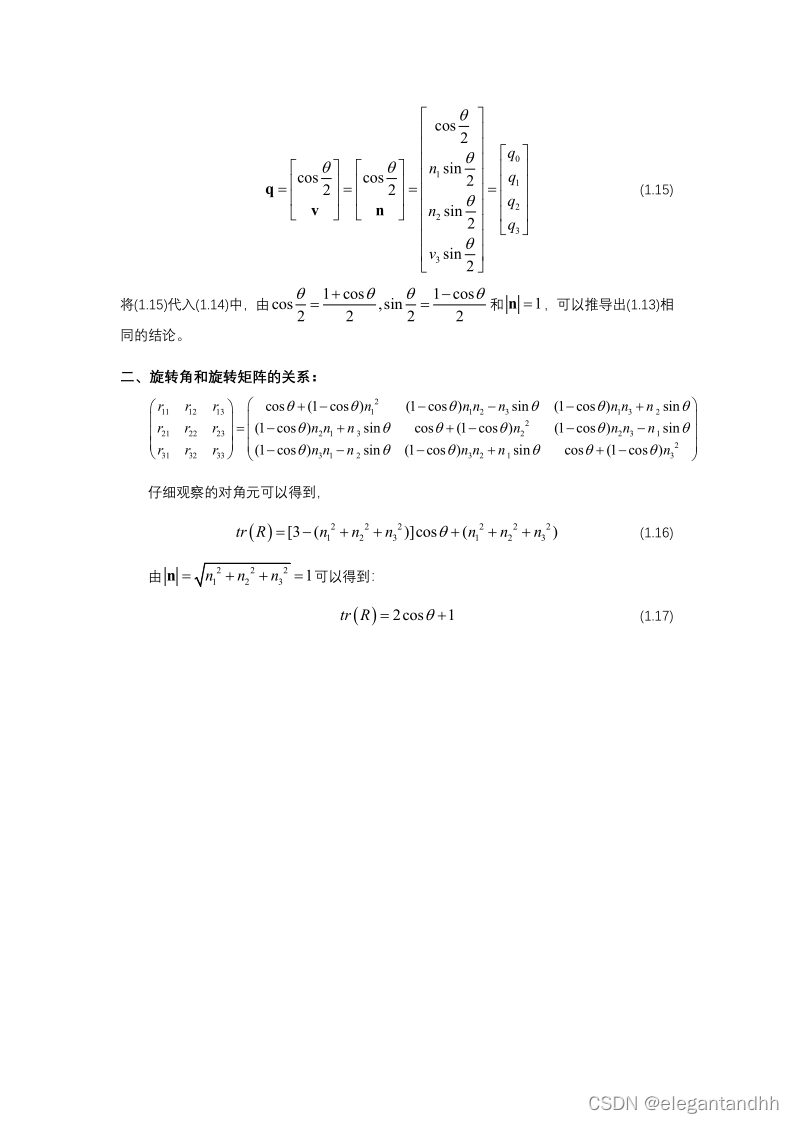

在这里插入图片描述
