电子元器件与电路之-电容的介绍和作用

一、电容的基本概念

电容也是电子电路中极为重要的基本元件，它能够储存电荷。在电路中，电容通常用字母 “C” 表示，其国际单位是法拉，简称法，符号为 F。但在实际应用中，常用的单位还有微法（μF）、纳法（nF）和皮法（pF），它们之间的换算关系为：1F = 10^6 μF = 10^9 nF = 10^12 pF。

二、电容的工作原理

电容是由两个相互靠近但又彼此绝缘的导体组成，这两个导体被称为极板。当在电容两端施加电压时，电源会驱使电荷分别聚集到两个极板上，使得一个极板带上正电荷，另一个极板带上负电荷，从而在极板间形成电场，实现电荷的储存。一旦电路中的电压发生变化或者电源断开，电容储存的电荷又会根据电路情况进行释放。

三、电容的主要参数

1. 容量：即电容储存电荷的能力大小，其数值就是电容的标称容量，单位如上述提到的法拉、微法等。容量大小决定了电容在电路中所能起到的作用，不同应用场景需要不同容量的电容。
2. 耐压值：指电容能够正常工作而不被击穿的最大电压值。如果施加在电容两端的电压超过其耐压值，电容的绝缘层可能会被破坏，导致电容短路失效，进而影响电路的正常运行。
3. 介质损耗：由于电容内部的介质并非理想的绝缘体，在电场作用下会有一定的能量损耗，这种损耗用介质损耗来衡量。介质损耗越小，电容的性能越好。
4. 等效串联电阻（ESR）：在实际电容中，存在着一定的等效串联电阻，它会影响电容的充放电效率以及在高频电路中的性能。ESR 越小，电容在高频电路中的表现通常越好。

四、电容的分类

1. 按介质材料分类

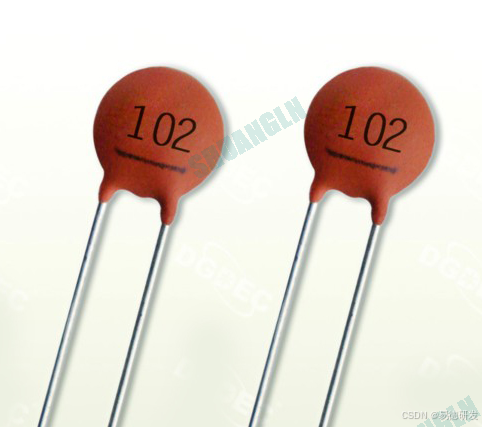

   1. 陶瓷电容：体积小、价格便宜、高频特性好，常用于高频滤波、耦合等电路中。根据陶瓷材料的不同，又可细分为高频陶瓷电容和低频陶瓷电容。

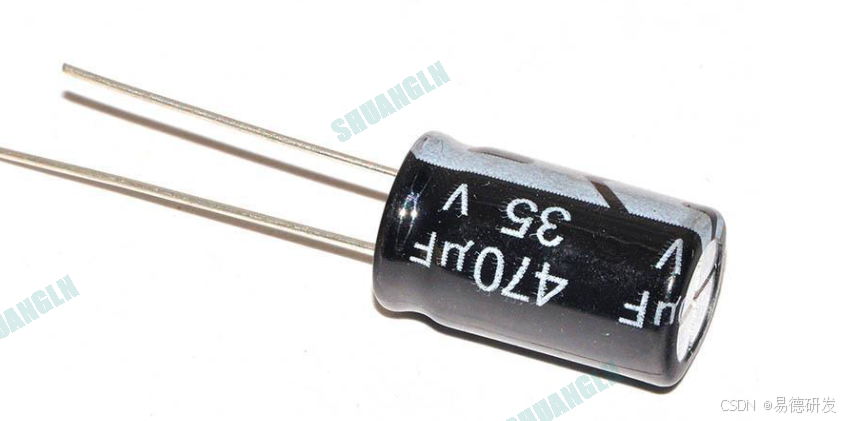

   2. 电解电容：容量较大，一般有极性之分，在电路中常用于低频滤波、电源滤波等场合。电解电容又可分为铝电解电容和钽电解电容，钽电解电容性能相对更优，但价格也更高。



   3. 云母电容：稳定性好、精度高、耐压值高，但成本也较高，常用于对电容性能要求较高的精密仪器等电路中。

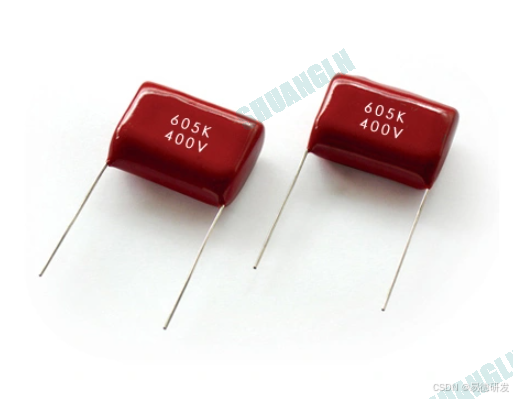

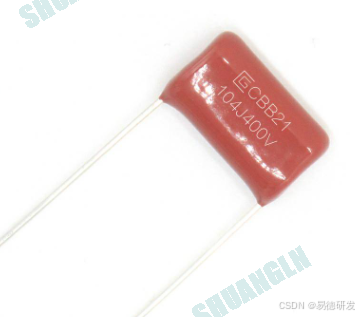

   4. 薄膜电容：包括聚酯薄膜电容、聚丙烯薄膜电容等，具有较好的绝缘性能和电气性能，常用于音频电路、滤波电路等。



2. 按是否可变分类
   1. 固定电容：容量是固定不变的，是电路中最常用的电容类型，广泛应用于各种电子设备的基础电路。
   2. 可变电容：容量可以在一定范围内进行调节，常用于收音机等需要调节频率的电路中，通过改变电容容量来实现对谐振频率的调节。



五、电容在电路中的作用

         要理解电容在电路中的作用首先要理解电容“阻直通交”的特性，及直流信号无法通过电容，交流信号可以通过。

        容抗：容抗是指电容对交流电的阻碍作用。在交流电路中，电流和电压的关系会受到电容元件的影响。就像电阻对电流有阻碍一样，电容也会对交流电流产生阻碍，这个阻碍的大小就用容抗来衡量。

        计算公式：容抗的计算公式是Xc = 1 / (2πfC)，其中f是交流电的频率（单位是赫兹，Hz），C是电容的容量（单位是法拉，F），π是圆周率，约等于 3.14。从这个公式可以看出，容抗和频率以及电容的大小都有关系。
        例如，当电容C的值固定时，交流电的频率越高，容抗就越小。这意味着电容对高频交流电的阻碍作用较小。相反，频率越低，容抗越大，对电流的阻碍作用就越强。

        因此利用电容的这种特性可以产生各种各样的用途：

1. 滤波作用：在电源电路中，电容可以滤除电源中的交流成分，使输出的电压更加平滑稳定，例如在直流电源中，电解电容常被用来进行低频滤波，陶瓷电容则可用于高频滤波。
   1. 低频滤波：在电源电路中，如直流电源的输出端，电解电容常被用于滤除电源中的低频交流成分。因为电解电容容量较大，能够存储和释放较多电荷，从而使输出的直流电压更加平滑稳定，减少电压的波动，为后续电路提供相对纯净的直流电源
   2. 高频率滤波：陶瓷电容等具有良好高频特性的电容，常用于滤除电路中的高频干扰信号。在一些电子设备中，各种高频信号可能会相互干扰，通过在关键节点设置合适的高频滤波电容，可将这些不需要的高频成分旁路到地，保证电路正常运行的信号质量。
2. 耦合作用：用于连接电路中的不同级，使得交流信号能够顺利通过，同时阻断直流信号，保证各级电路的直流工作点不受影响，在音频电路等中经常用到。
3. 旁路作用：将不需要的交流信号通过电容旁路到地，从而不影响电路的正常工作，在放大器等电路中可用于消除噪声等干扰。
4. 储能作用：在一些电路如闪光灯电路等中，电容可以储存电能，当需要时快速释放，提供瞬间的高能量输出。
5. 谐振作用：在一些需要产生特定频率信号的电路中，如收音机的调谐电路，可变电容与电感等元件共同组成谐振电路。通过改变电容的容量，可以调节谐振电路的谐振频率，从而实现对不同频率电台信号的选择接收，使得收音机能够接收到所需频率的广播节目。
6. 补偿作用：在一些高精度的电子设备或电路中，电容可用于补偿其他元件的性能不足。例如，在一些放大器电路中，由于晶体管等元件的频率特性存在缺陷，可通过设置合适的电容来补偿其高频性能，使得整个放大器电路在更宽的频率范围内保持较好的性能表现。
