一、电阻的基本概念

电阻是电子电路中最基本的元件之一，它主要用于阻碍电流的流动，对电流起限制作用。在物理学中，电阻用字母 “R” 表示，其国际单位是欧姆，简称欧，符号为 Ω。为纪念德国物理学家乔治.西蒙.欧姆而命名。除了欧姆外，还有千欧（kΩ）、兆欧（MΩ）等单位，它们之间的换算关系是：1 MΩ = 1000 kΩ，1 kΩ = 1000 Ω

二、电阻的工作原理

当电流通过导体时，导体中的电子会与导体内部的原子或离子等发生碰撞，这种碰撞就会对电子的定向移动形成阻碍，从而产生电阻效应。不同材料的导体，其内部原子结构等不同，对电子的阻碍程度也不一样，这就导致了不同材料制成的电阻阻值会有差异。

三、电阻的主要参数

阻值：这是电阻最关键的参数，明确表示了电阻对电流阻碍作用的大小。阻值可以通过多种方式标注在电阻上，常见的有数字标注、色环标注等。
额定功率：指电阻在正常工作条件下能够长期承受的最大功率。如果实际功率超过额定功率，电阻可能会因过热而损坏，影响电路的正常运行。
精度：也叫误差等级，反映了电阻实际阻值与标称阻值之间的偏差程度。比如常见的有 ±1%、±5%、±10% 等不同精度等级的电阻。

四、电阻的分类

按材料分类

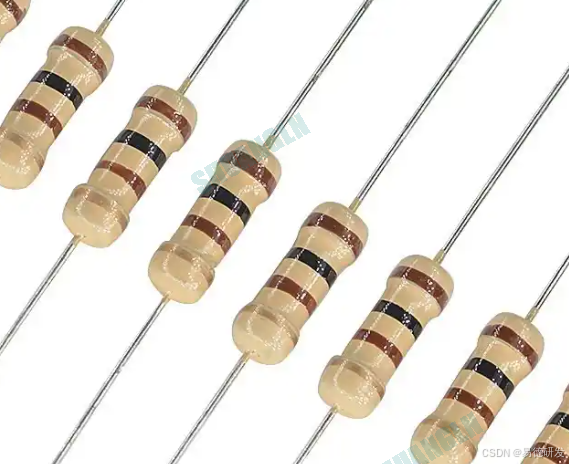

1. 碳膜电阻：它是在陶瓷棒上沉积一层碳膜制成，价格较为便宜，稳定性较好，在一些对精度要求不是特别高的普通电路中应用广泛。

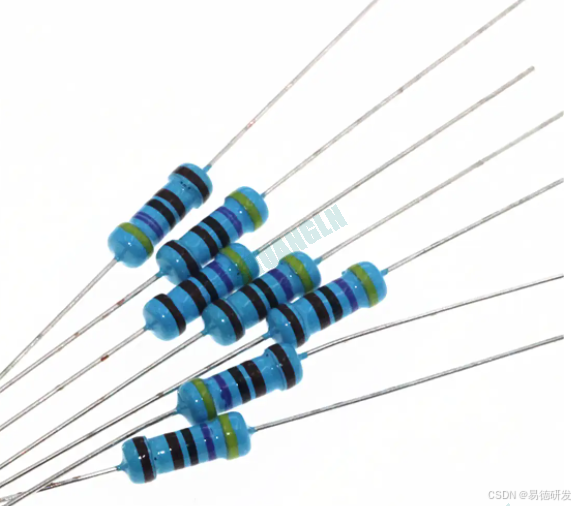

2. 金属膜电阻：它是在陶瓷基体上通过真空蒸发等工艺沉积一层金属膜制成，精度相对较高，稳定性也优于碳膜电阻，常用于要求较高精度的电子设备中。

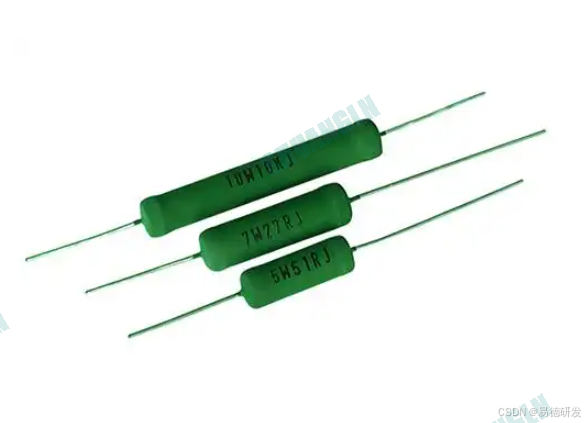

3. 线绕电阻：它是用电阻丝（镍铬合金、锰铜合金等）绕制而成，能够承受较大的功率，一般在大功率电路或对稳定性要求极高的电路中使用。
按阻值是否可变分类
1. 固定电阻：阻值是固定不变的，是电路中最常用的电阻类型，在各种电子设备的基础电路中大量存在。

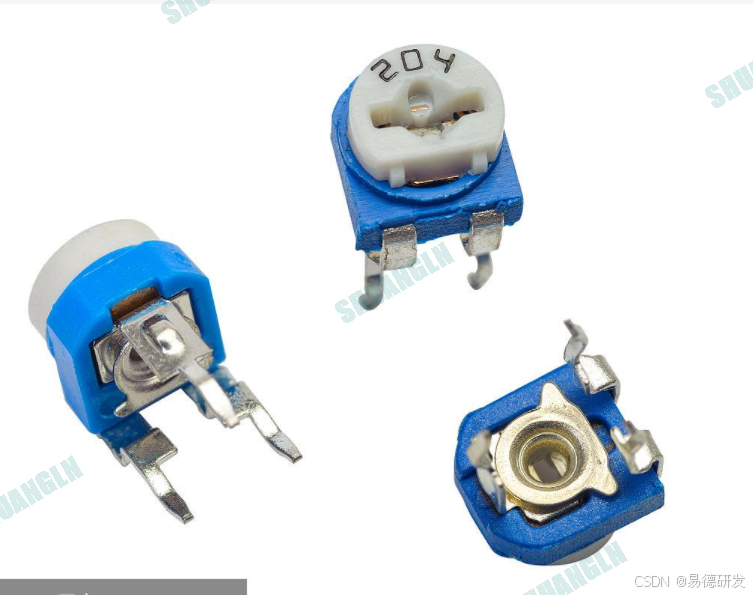

2. 可变电阻：阻值可以在一定范围内进行调节，又称为电位器。常用于需要对电路中的电流、电压等参数进行调节的场合，比如收音机的音量调节旋钮通常就是连接着一个可变电阻。

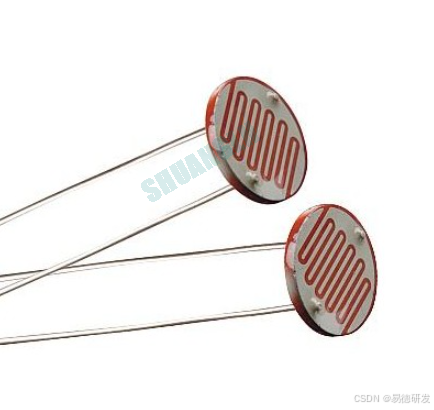

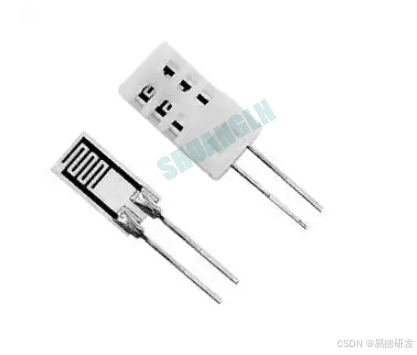

3. 特种电阻：具有特殊性能、功能或用途，区别于普通常规电阻的一类电阻器，常见的有热敏电阻器，光敏电阻器，压敏电阻器，湿敏电阻器等。光敏电阻热敏电阻湿敏电阻

五、电阻在电路中的作用

1.基本作用

限流作用：这是电阻最基本的作用之一。在电路中，根据欧姆定律 $I=U/R$ （其中 $I$ 是电流， $U$ 是电压， $R$ 是电阻），当电压一定时，电阻越大，电流越小。例如，在一个简单的发光二极管（LED）电路中，LED 正常工作电流一般比较小（如 20mA 左右）。如果直接将 LED 连接到电源（如 5V 电源）上，由于 LED 本身内阻较小，会导致电流过大而损坏 LED。这时可以串联一个合适阻值的电阻来限制电流。

分压作用：在串联电路中，电阻可以按照其阻值比例来分配电压。根据串联电路的分压公式： $U_{n}=U*R_{n}/(R_{1}+R_{2}+...+R_{n})$ ， $U_{n}$ 其中是第n个电阻两端的电压， $U$ 是总电压， $R_{n}$ 是第n个电阻的阻值。比如，在一个由两个电阻 $R_{1}=1k\Omega$ 和 $R_{2}=2k\Omega$ 串联组成的电路中，总电压为9V。那么 $R_{1}$ 两端的电压 $U_{1}=9V*1k\Omega /(1k\Omega+ 2k\Omega)=3V$ ， $R_{2}$ 两端的电压 $U_{2}=9V*2k\Omega /(1k\Omega + 2k\Omega)=6V$ 。

2.在模拟电路中的作用

偏置电阻：在模拟放大器电路（如三极管放大器、运算放大器电路）中，电阻起到设置静态工作点的关键作用。以共发射极三极管放大器为例，通过在基极和电源之间连接一个电阻（基极偏置电阻），可以为三极管提供合适的基极电流，使三极管工作在放大区。这样，当输入小信号时，三极管能够对信号进行线性放大。

反馈电阻：在运算放大器的反相放大电路中，输入电阻 $R_{in}$ 和反馈电阻 $R_{f}$ 决定了放大倍数 $A_{v}=-R_{f}/R_{in}$ 。通过调整这两个电阻的值，可以实现对输入模拟信号的精确放大倍数控制。

信号滤波：在电阻与电容、电感组合构成各种滤波器，用于模拟信号的滤波。在低通滤波器中，如简单的RC（电阻、电容）低通滤波器，电阻和电容串联连接，截止频率 $f_{c} = 1/(2\pi RC)$ 。对于频率低于 $f_{c}$ 的信号，能够比较顺利地通过电路到达输出端；而对于频率高于 $f_{c}$ 的信号，其幅值会被衰减。例如，在音频电路中，可用于滤除高频噪声，使音频信号更加纯净。

在高通滤波器中（也是由RC等元件组成），同样通过它们的组合可以设定截止频率，让高频信号通过而衰减低频信号。这种滤波特性对于信号处理，如音频均衡、信号调制解调等模拟电路应用非常重要。

信号衰减：当模拟信号的幅值过大时，通过串联电阻可以实现信号衰减。例如，在信号传输线路中，如果输入信号幅值超出后续电路的输入范围，加入适当的电阻可以将信号幅值降低到合适的水平，避免信号失真或损坏后续电路元件。

阻抗匹配：电阻还用于信号源与负载之间的阻抗匹配。在高频模拟电路中，当信号源内阻与负载电阻相等时，能够实现最大功率传输。例如，在射频电路中，传输天线和射频功率放大器之间需要通过合适的电阻网络进行阻抗匹配，以提高信号传输效率，减少反射损耗。

3.数字电路中的作用

上拉电阻：上拉电阻是将信号引脚通过一个电阻连接到电源电压 $V_{cc}$ 。在数字电路中，当一个数字输入引脚处于高阻态（如未连接任何确定电平的情况）时，上拉电阻可以将引脚电平拉高，使引脚默认处于高电平状态。例如，在微控制器的一些数字输入端口，如果外部没有明确的信号输入，上拉电阻可以确保端口电平为高，防止出现不确定状态导致的电路误操作。

下拉电阻：下拉电阻则是将信号引脚通过一个电阻连接到地（GND）。它的作用与上拉电阻相反，当引脚处于高阻态时，下拉电阻可以将引脚电平拉低到地电平，使引脚默认处于低电平状态。在一些数字电路的按键输入电路中，为了防止按键抖动产生的误信号，常采用下拉电阻，当按键未按下时，引脚保持低电平；只有当按键按下，引脚才会连接到高电平。

限流与保护：在数字电路的输出端口连接外部负载（如发光二极管、小型继电器等）时，电阻用于限流。例如，数字电路输出高电平驱动发光二极管时，为了防止过大的电流损坏二极管或输出端口，会串联一个电阻来限制电流。

数字信号的电平转换与匹配：在不同数字逻辑电平（如 TTL 和 CMOS）之间转换时，电阻可以作为电平转换电路的一部分。例如，当将一个 TTL 电平信号转换为 CMOS 电平信号时，通过合适的电阻分压网络，可以调整信号电平以满足 CMOS 电路的输入要求。这种电平转换在混合数字电路系统（如包含不同厂商或不同类型数字芯片的系统）中非常重要，确保各个部分之间能够正确通信。
