quartus 复制IP核

最新推荐文章于 2024-08-07 19:49:15 发布
最新推荐文章于 2024-08-07 19:49:15 发布
阅读量3.1k 收藏 12
点赞数 3
CC 4.0 BY-SA版权
文章标签： verilog
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/eachanm/article/details/125491041
这篇博客介绍了在VHDL或Verilog设计中，如何在13.0和17.0两个版本中复制并编辑IP核。方法包括使用Megawizard工具以及通过File菜单的Add/Remove选项。步骤涉及选择IP核的.v文件，指定保存位置，配置IP核，以及将.qip文件添加到工程。对于17.0版本，直接编辑已有的IP核并保存即可。内容主要针对电子设计自动化（EDA）领域的IP核管理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

13.0版本

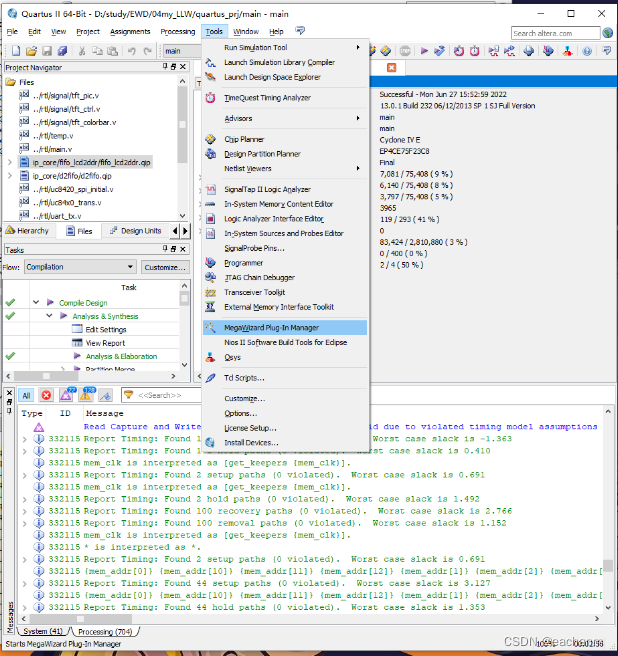

        1、点击megawizard...

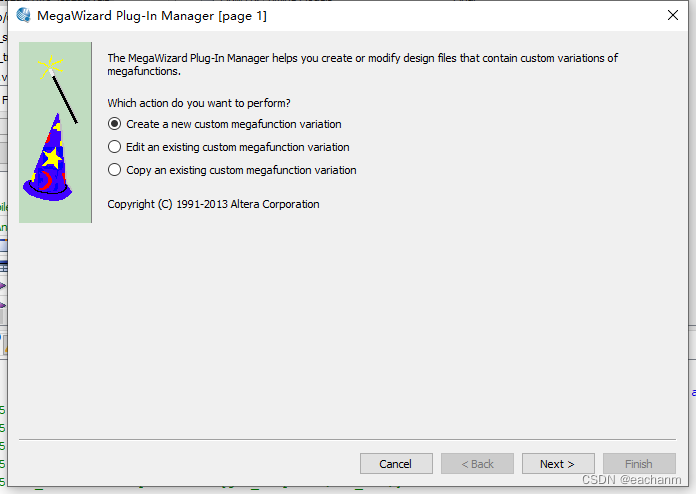

 第一个是新建IP核

第二个是编辑已有IP核

第三个是复制ip核

点复制那个选项（copy...）

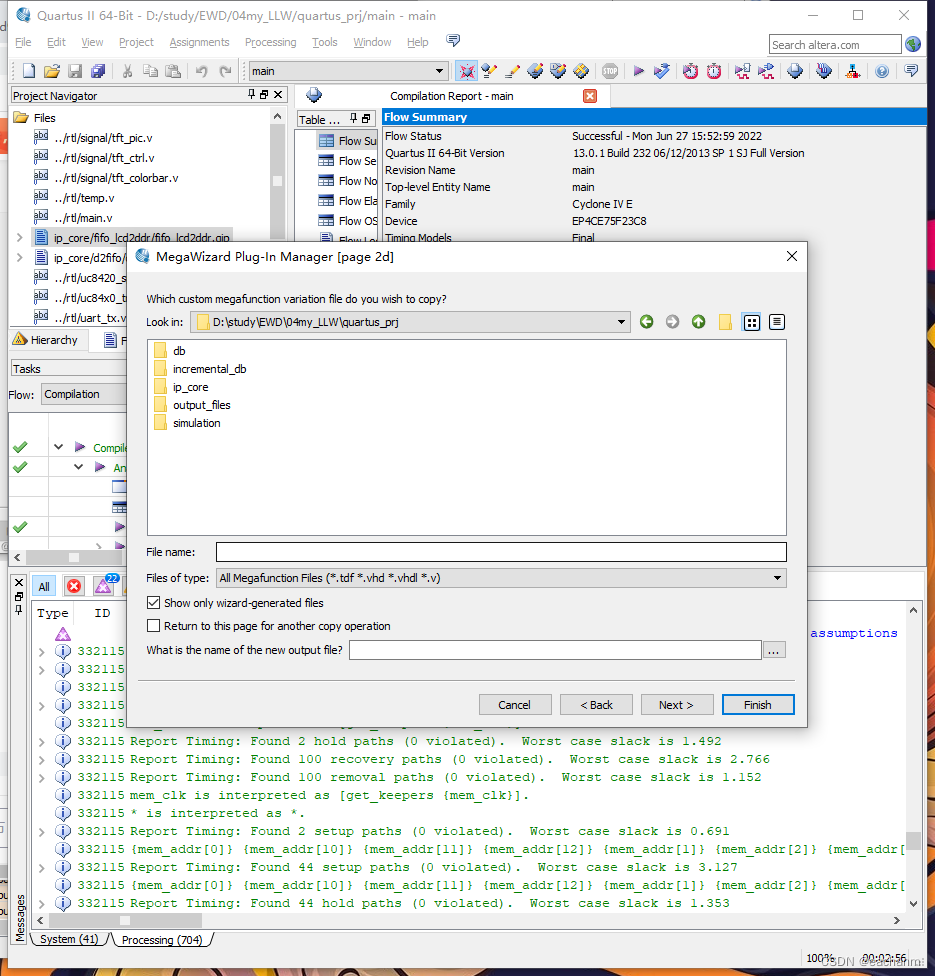

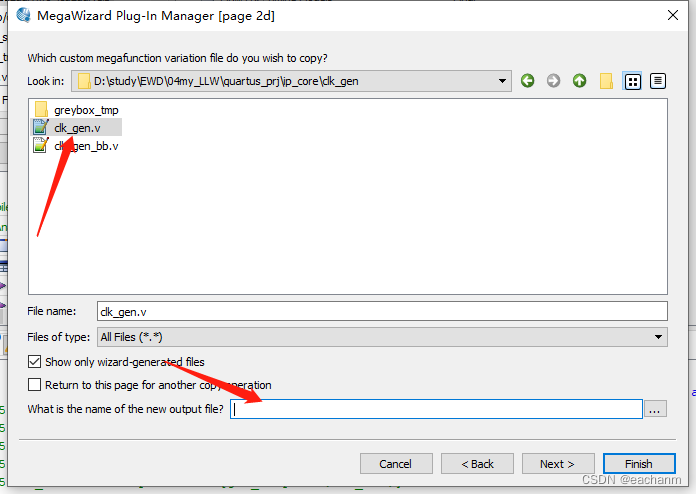

 然后选中要复制ip核的.v文件，然后选择地方保存和命名，接着就进入到编辑IP核心里面了

 接着就配置ip核和保存了。

方法二

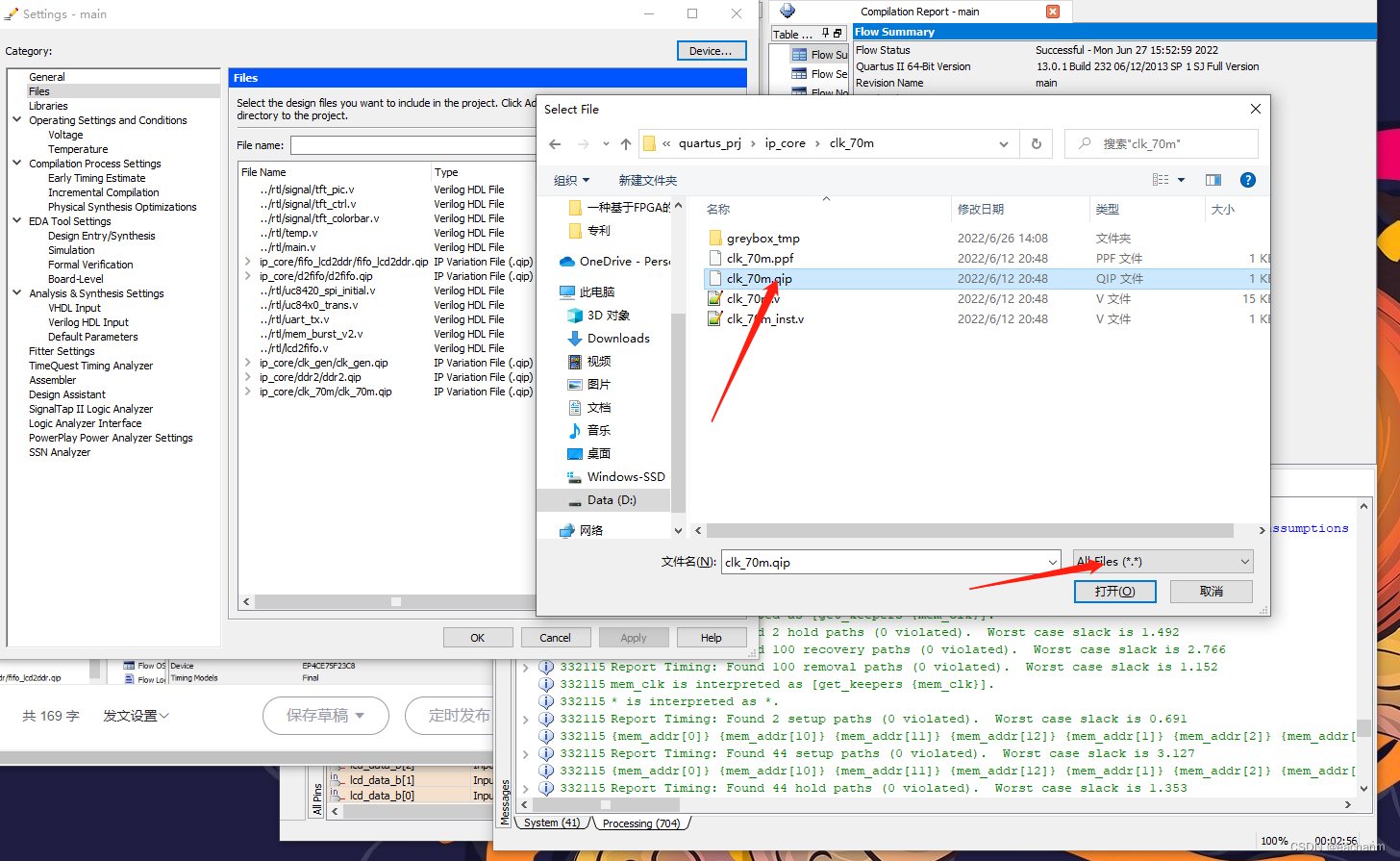

右键file---> add/remove...

 选择.qip文件就相当于把IP核加到工程里面了，这时也要在文件夹下把qip文件拷贝到自己项目的文件夹下，然后再点击megawizard...来编辑这个IP核，编辑完成后finish就可以了

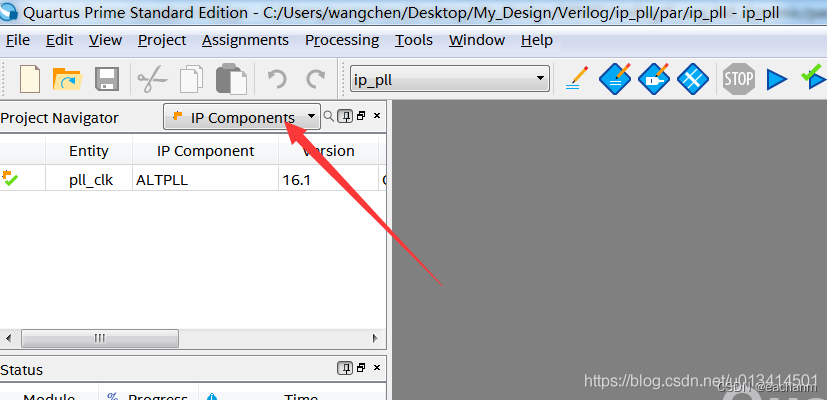

17.0版本

1、把.IP核qip文件拷到工程文件夹下，然后右键file把qip加进来

2.

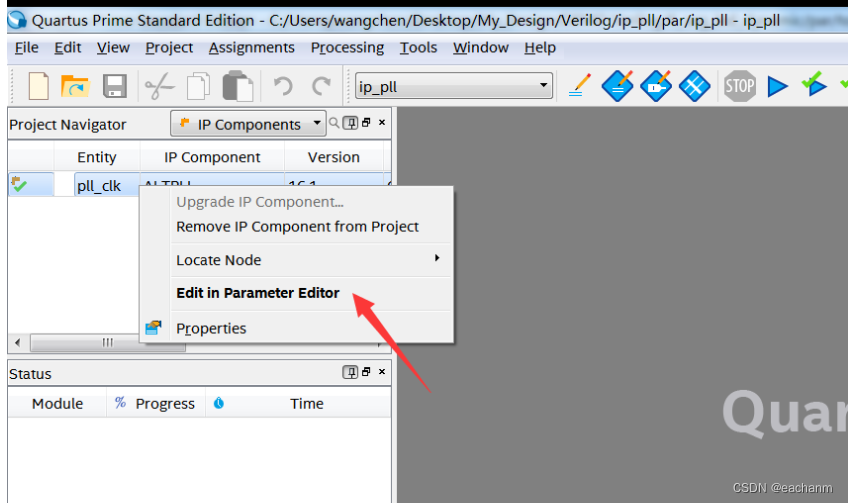

 右键ip核，edit后保存即可
