MOS管应用之外接电源和电池供电的的双电源自动切换电路

最新推荐文章于 2025-10-27 21:00:39 发布
原创 最新推荐文章于 2025-10-27 21:00:39 发布 · 6k 阅读 · 56 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb

文章介绍了针对锂电池和外部电源供电切换的一种优化电路设计。在外部电源接入时，通过三极管和MOSFET的组合，避免了肖特基二极管的压降损失，减少了功耗，并防止了非正规充电。当没有外部电源时，电池能正常供电。此电路提高了效率，增强了通用性，尤其适用于电池电压可能高于外部电源的情况。

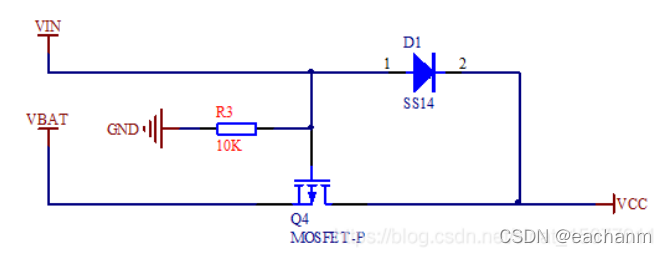

现在大部分电子产品都配有锂电池,在没有外接电源的时候,使用锂电池进行供电；当外接电源的时候,使用外部电源供电, 同时对锂电池充电.因此要求电路必须具备能够根据是否接有外部电源,而自动选择相应供电电源的能力. 常见的简单电源切换电路如图1所示,但这个电路应用条件是有限制和缺陷的,比如电池电压VBAT不能大于外部电压VIN,常 见的电池电压为3.7~4.2V,外部电压为USB的5V时没有问题,但是电池电压为7.2V就不能使用了；肖特基二极管的压降虽然已 经较小,但是依旧有零点几伏左右,损失的功耗较多,5V外部电压进来就只变成4V多了；外部电压供电时,会通过P型MOS 管的体二极管给电池进行非正规充电,当然这点可以通过将Q4 MOS管左右翻转一下解决.

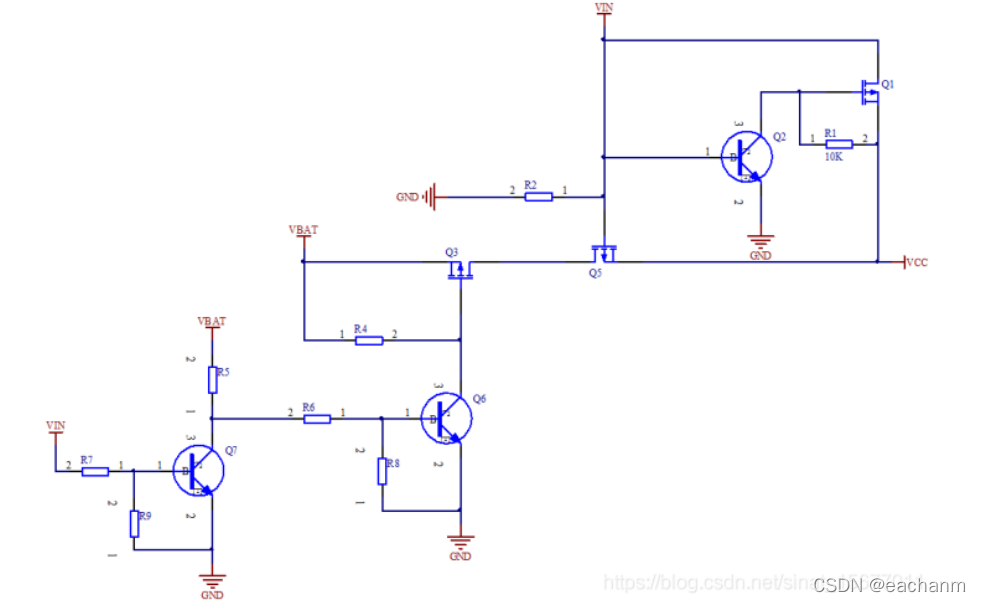

为了解决上述这些缺陷，项目中有时会使用较为复杂的改进电路，如图 2 所示。



其工作原理简介如下： 当使用外部电源VIN时,三极管Q7导通,三极管Q6截止,P型MOSFETQ3由于栅极和源极通过电阻R4都接了电池电压VBAT, 两者相等,Q3截止,电池电压VBAT无法达到输出端VCC；外部电源VIN接通时,VIN首先通过Q1 MOSFET的寄生二极管到达 输出端VCC,同时Q
