RS485接口EMC电路设计

一、原理图

1、RS485接口6KV防雷电路设计方案

rs485接口EMC电路设计方案(防雷/滤波及防护电路原理图)

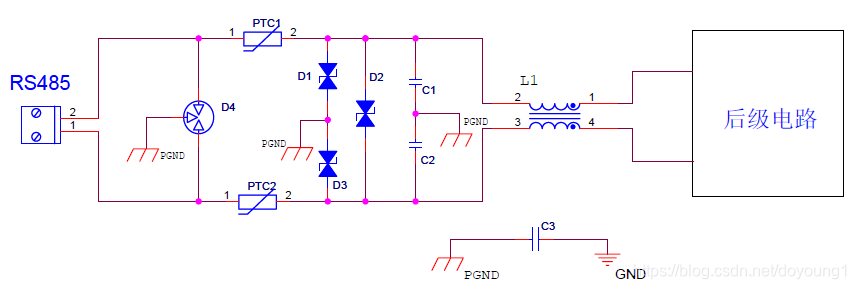

图1 RS485接口防雷电路

接口电路设计概述：

RS485用于设备与计算机或其它设备之间通讯，在产品应用中其走线多与电源、功率信号等混合在一起，存在ＥＭＣ隐患。

本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计，从设计层次解决EMC问题。

电路EMC设计说明：

（1） 电路滤波设计要点：

L1为共模电感，共模电感能够对衰减共模干扰，对单板内部的干扰以及外部的干扰都能抑制，能提高产品的抗干扰能力，同时也能减小通过429信号线对外的辐射，共模电感阻抗选择范围为120Ω/100MHz ~2200Ω/100MHz，典型值选取1000Ω/100MHz；

C1、C2为滤波电容，给干扰提供低阻抗的回流路径，能有效减小对外的共模电流以同时对外界干扰能够滤波；电容容值选取范围为22PF~1000pF，典型值选取100pF；若信号线对金属外壳有绝缘耐压要求，那么差分线对地的两个滤波电容需要考虑耐压；

当电路上有多个节点时要考虑降低或去掉滤波电容的值。C3为接口地和数字地之间的跨接电容，典型取值为1000pF， C3容值可根据测试情况进行调整；

（2） 电路防雷设计要点：

为了达到IEC61000-4-5或GB17626.5标准，共模6KV，差摸2KV的防雷测试要求，D4为三端气体放电管组成第一级防护电路，用于抑制线路上的共模以及差模浪涌干扰，防止干扰通过信号线影响下一级电路；

气体放电管标称电压VBRW要求大于13V，峰值电流IPP要求大于等于143A；

峰值功率WPP要求大于等于1859W；

PTC1、PTC2为热敏电阻组成第二级防护电路，典型取值为10
