文章讨论了在ZKB_v2.8.1和ZKB_v2.8.6两个版本中，振荡信号的放大效应以及参考电压与占空比的关系。在ZKB_v2.8.1中，12V供电的振荡信号被放大6倍，而参考电压范围为7.2V至10.8V。ZKB_v2.8.6版本中，5V供电的信号放大3倍，抬升电压为2.5V，但未详细给出参考电压的具体信息。

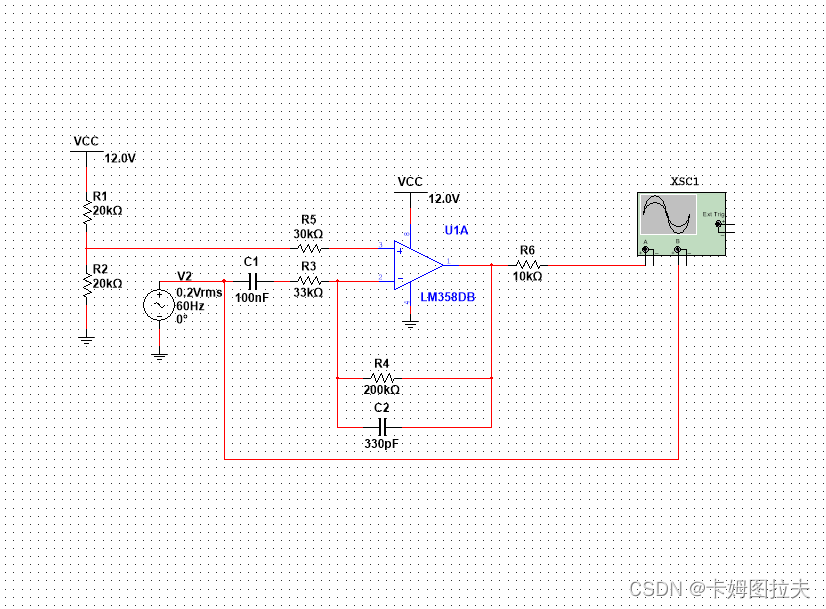

仿真原理

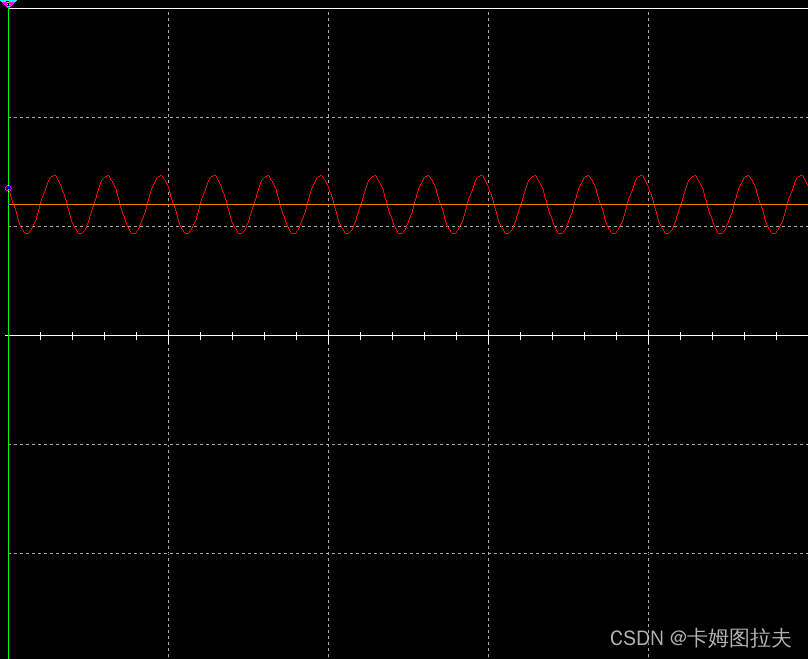

使用示波器（右侧边栏）进行信号分析，发现信号从交流变为直流，并且信号实现了放大。

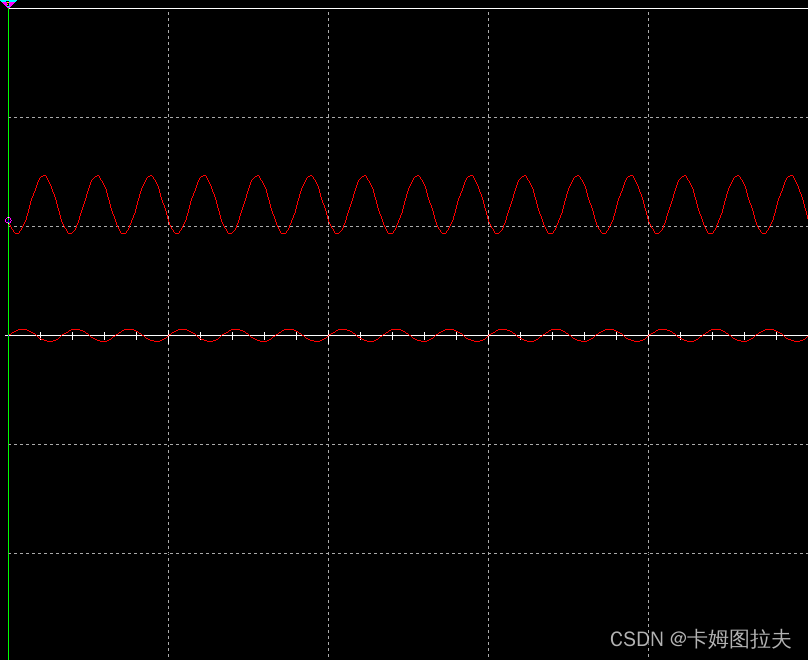

采集分压6V信号，观察在示波器中的位置
原理分析
Vmax与Vmax为主控产生的参考电压，操作界面设置0~100，设置0对应的为Vmax，设置100对应的为Vmin，即设置数值越大，反应更加灵敏。
问题分析
ZKB_v2.8.1
振荡信号：12V供电，抬升电压为6V，振动信号放大6倍（200K/33K）。
参考电压：占空比为10%~40%，由于占空比为0时，参考电压为最大12V，说明占空比与参考电压成反比，则占空比为（100%-10%）~（100%-40%），参考电压为7.2V~10.8V，Vmin = 7.2，Vmax = 10.8
ZKB_v2.8.6
振动信号：5V供电，抬升电压为2.5V，振动信号放大3倍（100K/33K）。
参考电压：
