SM6S系列TVS二级管 可通过ISO 7637-2 5a/5b测试

本文介绍了SM6S系列TVS二极管,适用于汽车级应用,满足AEC-Q101认证,能通过ISO 7637-2 5a/5b及ISO 16750测试。这些二极管具有低漏电流、低正向压降和快速响应时间等特点,提供多种电压等级选择。

电子元件市场中,二级管种类中目前比较畅销的属TVS二级管莫属了,很多工业领域,汽车行业,通信设备中都在广泛应用,今天我们就来说说TVS二级管SM6S系列产品型号,这款型号主要运用于汽车级,符合AEC-Q101认证标准,可通过ISO 7637-2 5a/5b及ISO 16750抛负载测试要求,接下来东沃电子就来给大家介绍一些它的详细参数以及相关型号,在TVS管的选择上,希望能帮助到大家,一起来看看相关介绍吧,看完记得收藏哦。
  在这里插入图片描述

参数介绍:

封装形式:DO-218AB

脉冲功率:4600 W

工作电压:10 V-43 V

脉冲电流:66 A-271 A

响应时间:<1.0 PS

产品详情:

优化玻璃钝化芯片

TJ = 175℃兼容性,适用于高可靠性和汽车保护要求

在10/1000μ波形重复率(占空比):0.01%下,峰值脉冲功率可达4600w

可通过ISO 7637-2 5a/5b及ISO 16750抛负载测试要求

符合AEC-Q101认证标准

产品特性:

低漏电流

低正向压降

单极性

优良的钳位能力

快速的响应时间

通过无铅认证,符合ROHS
  在这里插入图片描述

产品型号:

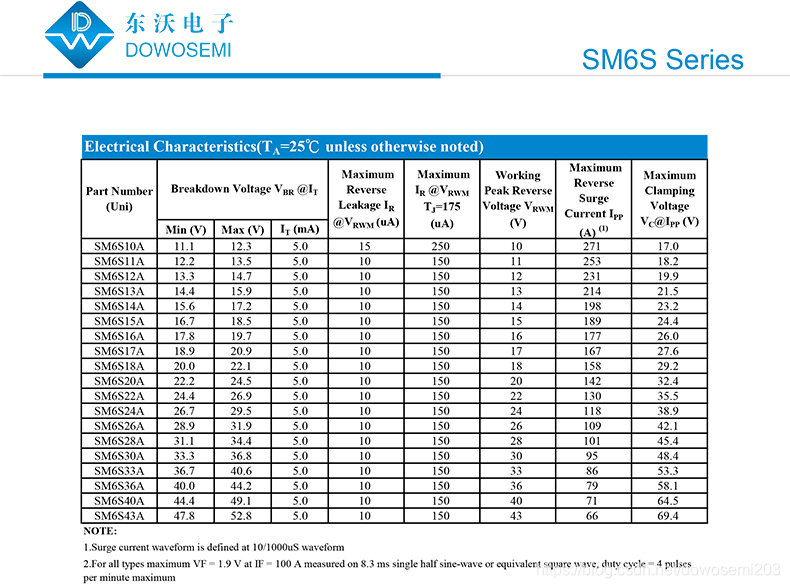

SM6S10A、SM6S11A、SM6S12A、SM6S13A、SM6S14A、SM6S15A、SM6S16A、SM6S17A、SM6S18A、SM6S20A、SM6S22A、SM6S24A、SM6
