tvs二极管5.0SMDJ24CA-H ISO7637 测试报告

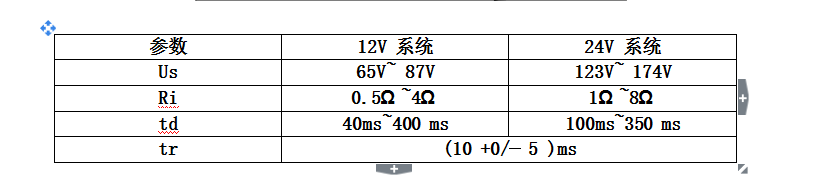

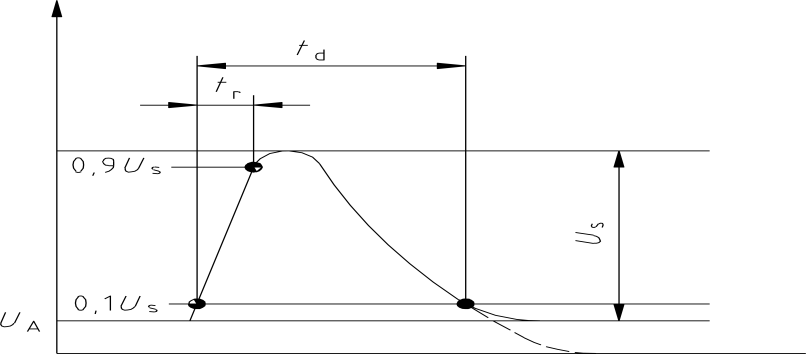

依据 ISO7637 5A 的标准对 SMCJ24CA-H 进行测试，以使客户对我司此颗物料的性能有大致的了解ISO7637 5A 波形的标准如下：TVS瞬态二极管线上数据
SMDJ12v系统、24v系统
依据此标准对我司 SMCJ24CA-H 单品进行直接测试

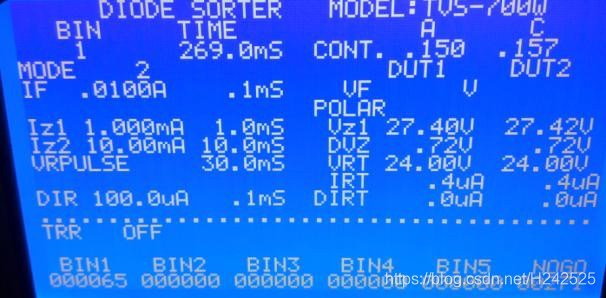

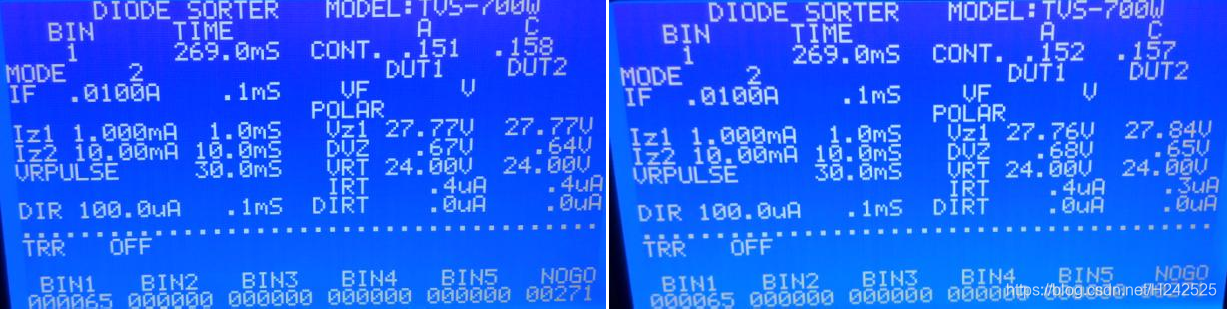

首先随机挑选 5.0SMDJ24CA3pcs，对其常规参数进行测试，如下：
TVS瞬态二极管数据

tvs瞬态抑制二极管数据
其常规参数都符合要求
然后按照 ISO7637 5a 的要求对其性能进行测试12V 系统测试供电电压依据标准提供最大电压 14V。

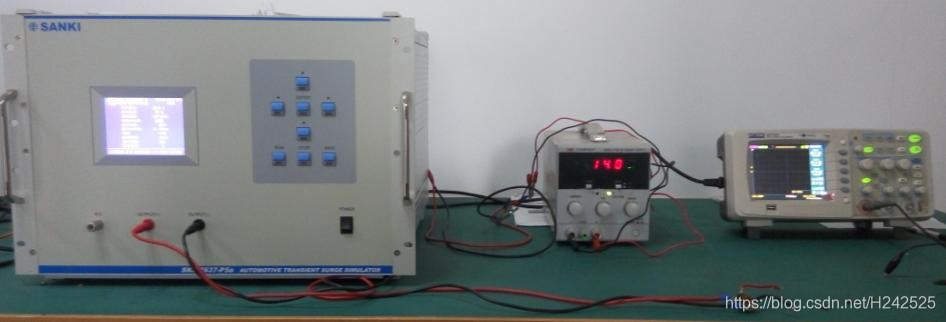

tvs二极管测试设备
参数设置为 Us 87V，Ri 4Ω ,td 50ms 测试 5 次，并使用示波器查看波形
