（TVS）简介（瞬态抑制二极管）参数

之前的文章都有介绍过TVS的参数应用特性等等，那么TVS组成形式有哪些，今天东沃电子在线为大家解答：

瞬态抑制二级管简称TVS，在电子行业领域中具有广泛的应用，TVS型号与系列众多，系列名代表不同的峰值脉冲功率和封装形式

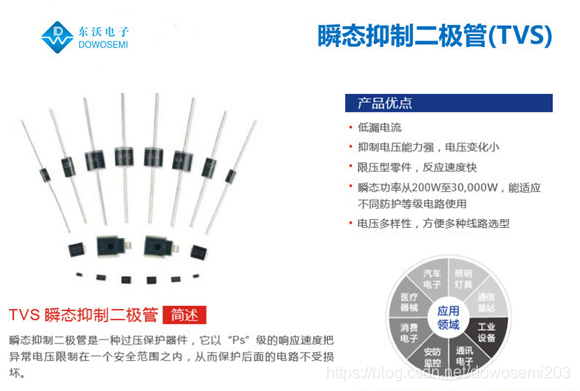

TVS目前可以分为塑料封装，玻璃封装，金属封装等，产品不同，封装形式就不同，作用就是密封，安装，固定，保护芯片以及增强电热性能等，同时通过芯片的接点使用导线给它连接到外壳的引脚上，能够使它与其它器件相连接，从而实现内部芯片与外部电路两者之间的连接
　　

例如SMAJ系列、SMBJ系列、SMCJ系列、SMDJ系列等是表示贴片封装，它们分别代表的峰值脉冲功率为400W、600W、1500W和3000W;

例如P4KE为400W、P6KE为600W、1.5KE为1500W，SA为500W、3KP为3000W等表示同轴引线封装;

其余类推(型号名KP或KPA前面的数字表示kW数)，系列名后的数字代表击穿电压标称值或反向断态电压值。

P4KE、P6KE、1.5KE系列中代表击穿电压标称值(VBR);其它系列中代表反向断态电压值(VRWM)。

A表示单向，CA表示双向.注意：SAC(500W)、LCE(1500W)系列是低电容的TVS管，只有单向，没有双向。

同时VRWM，VBR，Vc，Ipp，Cd 是TVS 器件选型的重要参数.

Vc----Clamping voltage @Ipp(最大箝位电压)

VRWM----Working Peak Reverse Voltage (最大反向工作电压)

VBR----Breakdown Voltage @ IT (反向击穿电压)

Ppp----Maximum Peak Pulse Power (最大峰值脉冲功率)

Cj ----Junction Capacitance (结电
