SMCJ6.0CA TVS二极管应用领域（瞬态抑制二极管）

tvs管是吸收浪涌功率用的，能在极短时间内承受反向电压冲击，使两极间的电压钳位于一个特定电压上，避免后面的电路受到冲击。简单的说就是做过压保护的，在通信等产品中很常见。连接时必须反向工作在电路电源、地两端，与稳压二极管类似，但不需要限流电阻。
　　

选型应用：对于RS422/RS485接口

RS422/RS485通信电气特性，正常工作电压：-6V-+6V(无负载条件下) ，-2V-+2V(有负载条件下)。

芯片极限工作电压：a)选用的RS485芯片极限电压：-7.5V~12.5V;b)选用的RS422芯片的极限电压-8V-12.5V。

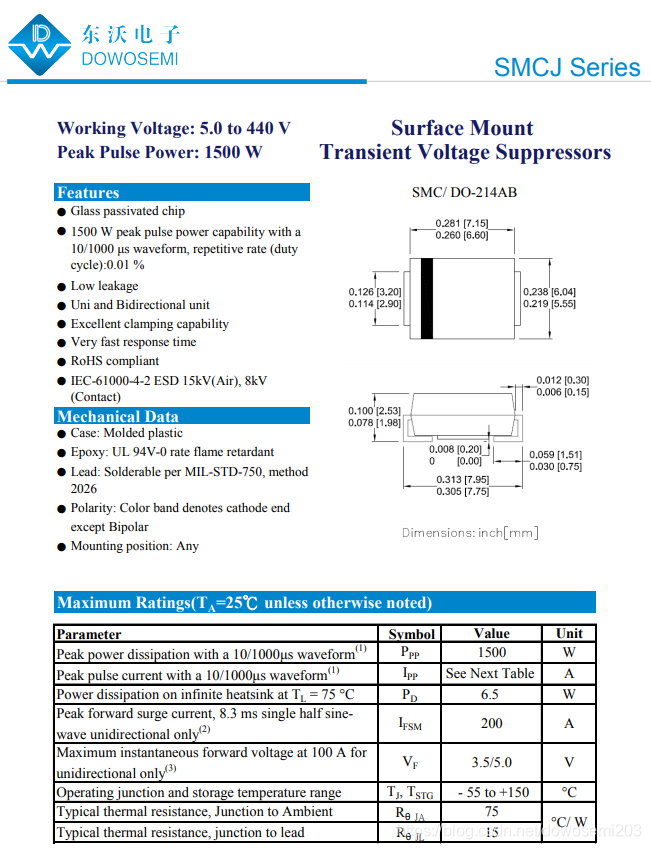

共模TVS管：选择TVS二极管为东沃电子，型号为SMCJ6.0CA，Vbr(min)=6.67V，Vbr(max)=7.37V，Vrwm=6.0V。

差模TVS管：选择TVS二极管为东沃电子，型号为SMCJ13CA，Vbr(min)=14.4V,Vbr(max)=15.9V,Vrwm=13.0V。

选型应用：对于CAN接口

CAN通信电气特性：根据ISO11898和ISO11519不同通信速率下的物理层电气特性可知，正常工作电压CAN_H(max)=5V，CAN_L(max)=2.25V，C_DIFF(max)=3.0V。

CAN接口芯片的极限电压为-40V-+40V。

共模/差模TVS管：选择TVS二极管为东沃电子，型号为SMCJ6.0CA，Vbr(min)=6.67V，Vbr(max)=7.37V，Vrwm=6.0V。
　　

选型应用：对于RS232接口

RS232通信电气特性：

逻辑1：-3～-15V ;

逻辑0：+3～+15V.

对于目前选用的RS232芯片而言：

a)承受的极限电压是T_out/GND=±13.2V;R_in/GND=±25V;

b)正常工作电压是T_out/GND=±5.5V;R_in/GND=±15V

发送端共模TVS管：型号为SMCJ6.0CA，Vbr(min)=6.67V，Vbr(max)=7.37V，Vrwm=6.0V。

接收端共模TVS管：型号为SMCJ17CA，Vbr(min)=18.9V，Vbr(max)=20.9V，Vrwm=17.0V。

有关TVS二极管更多资讯，可以持续关注东沃电子哦!
