市场对于低电压TVS瞬态抑制二极管的需求还是很大的，常有客户询3.3V、5V、6V、7V、8V、9V等低压保护系列的TVS二极管。工作电压在10V以下的TVS二极管，要知道，低压TVS二极管的漏电流是非常大的，为此它的测试电流也比较大。比如单向TVS二极管SMAJ5.0A，漏电流是800uA，测试电流10mA，电流施加时间不能超过400ms，以免导致TVS二极管受热损坏。都知道，TVS二极管选型过程中，漏电流是越低越好的。为此，在TVS选型应用中，新老电子工程师要明白低压系列保护TVS二极管的漏电流是比较大，要留一定的余量。
瞬态抑制二极管

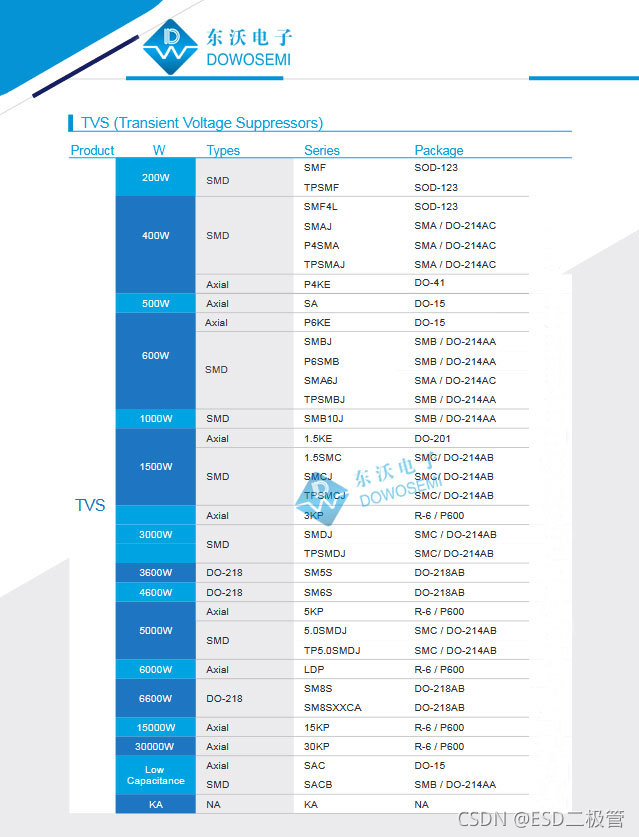

那么，问题来了，低电压系列的TVS瞬态抑制保护二极管，有哪些呢？接下来，D东沃电子（DOWOSEMI）从TVS的封装形式汇总10V以下TVS二极管型号。

1）SOD-123封装：SMF3.3A、SMF5.0A、SMF5.0CA、SMF6.0A、SMF6.0CA、SMF6.5A、SMF6.5CA、SMF7.0A、SMF7.0CA、SMF7.5A、SMF7.5CA、SMF8.0A、SMF8.0CA、SMF8.5A、SMF8.5CA、SMF9.0A、SMF9.0CA、SMF4L5.0A、SMF4L6.0A、SMF4L6.5A、SMF4L7.0A、SMF4L7.5A、SMF4L8.0A、SMF4L8.5A、SMF4L9.0A；

2）DO-214AC（SMA）封装：SMAJ3.3A、SMAJ5.0A、SMAJ5.0CA、SMAJ6.0A、SMAJ6.0CA、SMAJ6.5A、SMAJ6.5CA、SMAJ7.0A、SMAJ7.0CA、SMAJ7.5A、SMAJ7.5CA、SMAJ8.0A、SMAJ8.0CA、SMAJ8.5A、SMAJ8.5CA、SMAJ9.0A、SMAJ9.0CA、P4SMA6.8A、P4SMA6.8CA、P4SMA7.5A、P4SMA7.5CA、P4SMA8.2A、P4SMA8.2CA、P4SMA8.1A、P4SMA9.1CA、SMA6J6.0A、SM
