TVS二极管DO-15封装型号,有哪些?

本文详细列举了DO-15封装的TVS瞬态抑制二极管型号,包括单向和双向,如P6KE系列和SA系列,以及低电容的SAC系列,适用于不同功率需求的电子工程应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

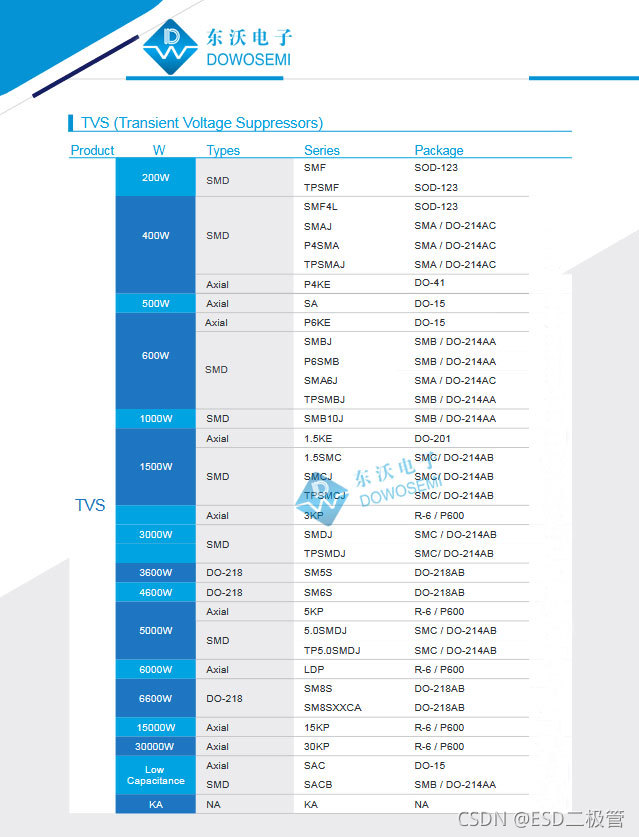

TVS瞬态抑制二极管直插封装形式有:DO-41、DO-15、DO-201、P600等等,接下来重点要详述的是DO-15封装TVS型号。关于DO-15封装的TVS二极管,相信很多新老电子工程师并不觉得陌生,比如常用的低压P6KE6.8A、高压P6KE600A、双向高压P6KE400CA等等。TVS二极管选型过程中,需要了解TVS的工作电压、钳位电压、击穿电压、峰值脉冲电流、峰值脉冲功率、漏电流等等,当然,封装形式也是一个不容忽视的因素。很多客户常向东沃电子询TVS二极管DO-15封装型号,具体有哪些?国产品牌厂家东沃电子供应的TVS管DO-15封装型号有:

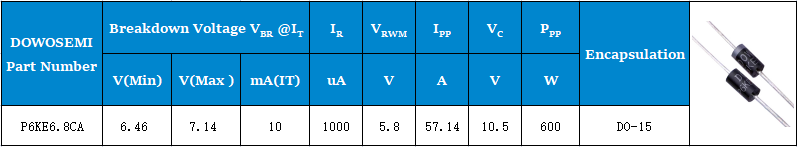

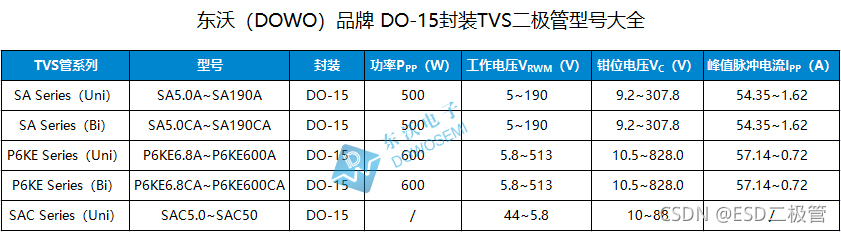

DO-15封装TVS

一、DO-15封装,功率600W,P6KE系列型号:

单向(Uni):P6KE6.8A、P6KE7.5A、P6KE8.2A、P6KE9.1A、P6KE10A、P6KE11A、P6KE12A、P6KE13A、P6KE15A、P6KE16A、P6KE18A、P6KE20A、P6KE22A、P6KE24A、P6KE27A、P6KE30A、P6KE33A、P6KE36A、P6KE39A、P6KE43A、P6KE47A、P6KE51A、P6KE56A、P6KE62A、P6KE68A、P6KE75A、P6KE82A、P6KE91A、P6KE100A、P6KE110A、P6KE120A、P6KE130A、P6KE150A、P6KE160A、P6KE170A、P6KE180A、P6KE200A、P6KE220A、P6KE250A、P6KE300A、P6KE350A、P6KE380A、P6KE400A、P6KE440A、P6KE500A、P6KE520A、P6KE550A、P6KE600A;

双向&#
