0201封装的ESD静电保护二极管是便携式电子产品的理想选择，提供了减小体积、降低成本的优势。主要型号包括DFN0603-2L系列和DFN0603-D系列，涵盖3.3V、5V、12V工作电压，低结电容特性适用于高速通信线路。以DW05DLCS-B-01-E为例，其峰值脉冲功率为50W，钳位电压为13.5V，常用于手机、通信系统等领域。

部署运行你感兴趣的模型镜像

静电是电子产品中的“隐形破坏者”，直接影响到产品的稳定性和可靠性。为此，静电防护成为了电子工程师必做的功课之一。那么，最有效的ESD静电防护方法是什么呢？那就是在电子设备的连接器或端口处安装外部静电保护元件——ESD静电保护二极管。ESD二极管种类繁多，型号齐全。根据封装，可分为：SOT-23、SOT-23-6L、SOD-323、SOD-323F、SOD-523、SOD-723、SOD-923、SOT-143、SOT-353、SOT-363、SOT-523、SOT-553、SOT-563、SO-8、DFN-10L、QFN-16L、DFN-8L、DFN-6L、DFN-16L、DFN-18L、DFN-3L、DFN-2L、DFN0603-2L、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2010-8L、DFN2020-3L等等。
ESD二极管

0201封装（DFN0603）

其中DFN0603封装，业内也称为0201封装。0201封装尺寸的ESD静电保护器件，与上一代0402封装（DFN1006或SOD-882）相比，缩小了70%，是最理想的静电保护器件，提高了智能手机、平板电脑、MP3播放器、数码相机等便携式电子产品的可靠性。0201超小型封装ESD二极管，有效降低抛料率、降低成本、增加贴片率。同时，其静电冲击性能可达到IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)的标准，具体详见对应型号0201封装ESD二极管。

0201封装（DFN0603）型号

国产ESD静电保护二极管品牌厂家东沃电子生产供应的DFN0603封装ESD有两种，具体型号如下：

1）DFN0603-2L封装系列ESD：DW03DMS-B-E、DW05DMS-BH-E、DW05DGCMS-BH-E、DW05DLCS-B-01-E、DW05DUCMS-B-E；

2）DFN0603-D封装系列ESD：DW03DS-B-01-E、DW05DECS-B-E、DW05DS-BA-01-E、DW05DS-B-E、DW05DS-BA-E、DW12DS-B-E、DW05DUCS-E、DW05DUCS-B-E；

从上述型号可以看出，0201封装（DFN0603）ESD二极管工作电压有3.3V、5V、12V，其中5V型号最多，同时查看对应型号ESD静电保护器件规格书，发现，它们的结电容都是非常低的，非常适合应用在高速通信线路中静电防护中，不会影响信号的传输。

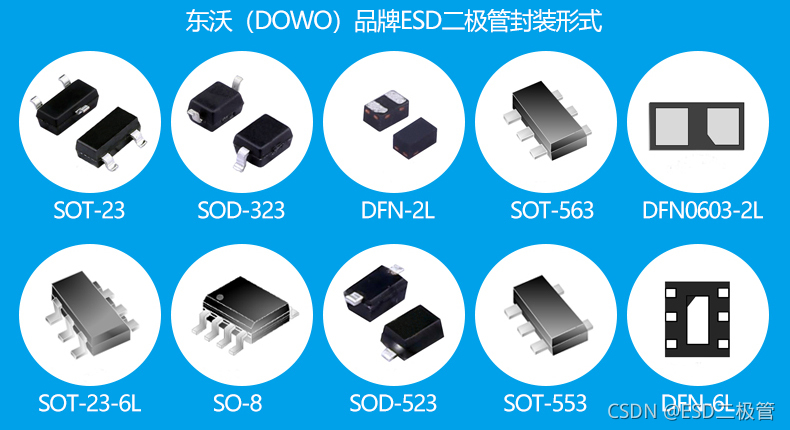

ESD二极管封装形式

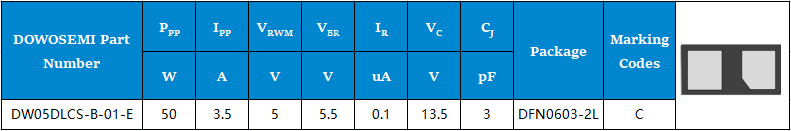

0201封装超小型ESD二极管参数DW05DLCS-B-01-E

DW05DLCS-B-01-E静电保护二极管，常有客户前来东沃电子DOWOSEMI前来询价、申样、采购，了解二极管参数。关于价格，量不同价格不一样；关于申样，样品免提供；关于采购，确定价格、交期，付定金、付尾款；关于DW05DLCS-B-01-E参数，如下：

峰值脉冲功率：50W

峰值脉冲电流：3.5A

工作电压：5V

击穿电压（最小）：5.5V

钳位电压：13.5V

漏电流：0.1uA

结电容：3pF

封装形式：DFN0603-2L

超小型ESD二极管DW05DLCS-B-01-E满足IEC 61000-4-2 (ESD)±8kV (contact)、IEC 61000-4-5 (Lightning)3.5A (8/20μs)，广泛应用于：Cellular handsets and accessories、Portable electronics、Communication systems、Computers and peripherals。
