TVS二极管 SMF3.3A 封装SOD-123 电压低至3.3V

最新推荐文章于 2025-06-01 10:58:23 发布
最新推荐文章于 2025-06-01 10:58:23 发布
阅读量2.1k 收藏 2
点赞数
CC 4.0 BY-SA版权
分类专栏： TVS
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/DOWOSEMI13/article/details/117787104
本文介绍了TVS二极管SMF3.3A，其工作电压为3.3V，适用于3.3V器件的保护。该二极管具有200W峰值脉冲功率，封装为SOD-123，击穿电压5.2V-6.0V，钳位电压8V，常用于过电压防浪涌保护。东沃电子DOWOSEMI作为供应商，提供该产品的现货、好价格和优质服务。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

工作电压3.3V的TVS型号有哪些？

TVS管选型问题，3.3V器件如何选择TVS？

单向TVS瞬态电压抑制二极管SMF3.3A参数？

……

经常穿梭在TVS二极管产品手册的行业人士都知道，大多数TVS的产品工作电压在5V以上，工作电压为3.3V的TVS型号有：SMF3.3A，贴片封装SOD-123，小功率200W。目前，市场对于SMF3.3A这个料的需求还是很大，很多新老客户考虑到交期、价格、品质等多方面因素，往往更倾向于选择被动保护器件厂家东沃电子DOWOSEMI。

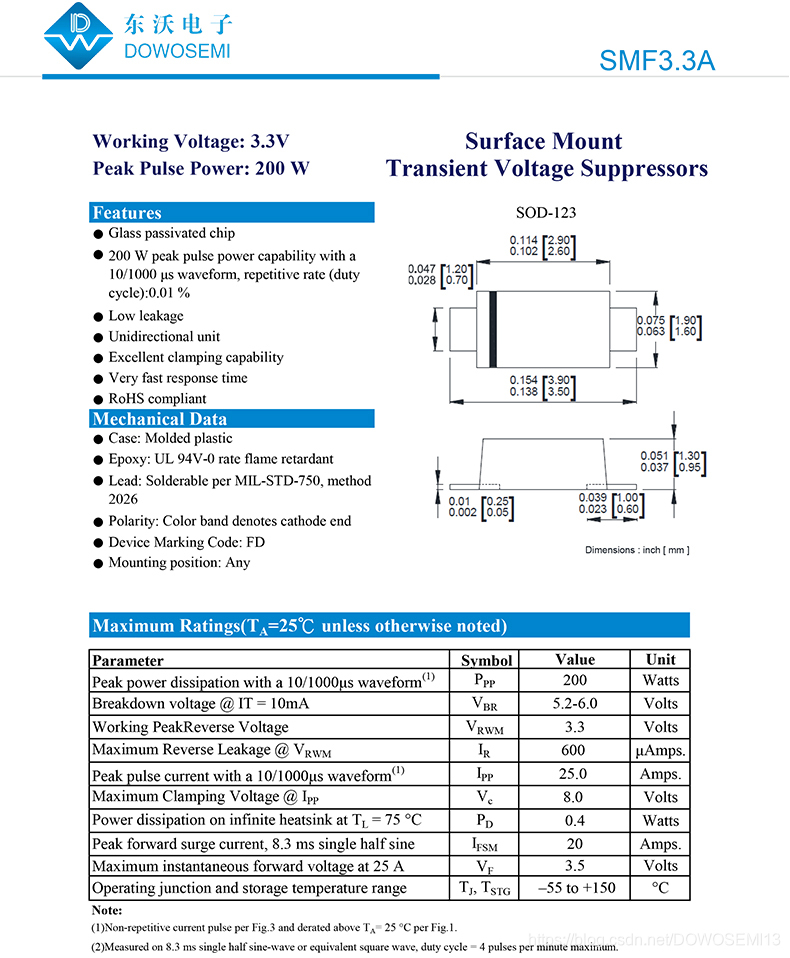

SMF3.3A瞬态抑制二极管参数

不可否认，瞬态抑制TVS二极管SMF3.3A是东沃电子热销料号之一，也是日常必备的物料之一，现货、好价格、好交期、好服务是东沃电子的优势亮点。那么，关于SMF3.3A这个物料，您知道多少呢？SMF3.3A二极管参数详情如下：

峰值脉冲功率：200W

封装形式：SOD-123

击穿电压：5.2V-6.0V

钳位电压：8V

工作电压：3.3V

漏电流：600uA

峰值脉冲电流：25A

SMF3.3A瞬态抑制二极管特性

Glass passivated chip

Low leakage

Unidirectional unit

Excellent clamping capability

Very fast response time

RoHS compliant

Case: Molded plastic

Epoxy: UL 94V-0 rate flame retardant

Lea
