在计算机视觉领域，图像形态学操作和边缘检测是预处理与特征提取的核心技术。前者通过 “腐蚀”“膨胀” 等操作优化图像结构，后者则精准捕捉图像中灰度变化剧烈的区域（即边缘）。本文结合 OpenCV 与 Python 代码，从零讲解 6 种核心算法的原理、作用及实战效果，新手也能轻松上手。
一、图像形态学操作：优化图像结构的 “手术刀”
图像形态学以结构元素（Kernel） 为核心工具，通过与图像的像素级运算，改变目标区域的形状和结构，常用于去噪、平滑轮廓、填补缺口等场景。核心操作包括腐蚀、膨胀、开运算、闭运算、梯度运算、顶帽 / 黑帽运算。
1. 图像腐蚀（Erosion）：“收缩” 目标区域，消除细节
原理
用指定的 Kernel（如 3×3 矩阵）遍历图像，仅当 Kernel 覆盖区域内所有像素均为前景（如白色）时，中心像素才保留为前景，否则变为背景（如黑色）。效果类似 “收缩” 目标，迭代次数越多，收缩越明显。
核心作用
- 消除图像中的细小噪声（如孤立的小白点）；
- 断开目标区域间较窄的连接（如文字间的粘连）；
- 缩小目标区域的轮廓，突出主体。
实战代码（关键部分）
import numpy as np
import cv2
# 读取图像（需确保图像路径正确）
img = cv2.imread('mohu.png')
# 定义10×3的矩形Kernel（Kernel越大，腐蚀越强）
kernel = np.ones((10, 3), np.uint8)
# 迭代2次的腐蚀操作
erosion = cv2.erode(img, kernel, iterations=2)
# 显示结果
cv2.imshow('原始图像', img)
cv2.imshow('腐蚀后图像', erosion)
cv2.waitKey(0)
cv2.destroyAllWindows()
2. 图像膨胀（Dilation）：“扩大” 目标区域，填补缺口
原理
与腐蚀相反：Kernel 遍历图像时，只要覆盖区域内有 1 个像素为前景，中心像素就设为前景。效果类似 “扩大” 目标，迭代次数越多，扩大越明显。
核心作用
- 填补目标区域内的细小孔洞（如文字中的断笔）；
- 连接目标区域间较窄的断裂（如断裂的线条）；
- 增强目标区域的轮廓，让细节更清晰。
实战代码（关键部分）
import cv2
import numpy as np
# 读取图像
img = cv2.imread('pengzhang.png')
# 定义3×3的正方形Kernel（常用基础Kernel）
kernel = np.ones((3, 3), np.uint8)
# 迭代2次的膨胀操作
dilation = cv2.dilate(img, kernel, iterations=2)
# 显示结果
cv2.imshow('原始图像', img)
cv2.imshow('膨胀后图像', dilation)
cv2.waitKey(0)
cv2.destroyAllWindows()
3. 开运算（Opening）：先腐蚀后膨胀，去噪 + 保轮廓
原理
先对图像执行腐蚀操作，再对腐蚀结果执行膨胀操作。核心是利用 “腐蚀去噪→膨胀还原轮廓” 的组合，避免单纯腐蚀导致目标过度收缩。
核心作用
- 去除图像中的孤立噪声点（如照片中的杂色小点）；
- 平滑目标区域的轮廓，消除细小的突出物（如边缘的毛刺）；
- 断开目标间较窄的连接，同时尽量保留目标原有大小。
实战代码（关键部分）
import cv2
import numpy as np
# 读取含噪声的指纹图像
img = cv2.imread('zhiwen.png')
# 定义2×2的小Kernel（避免过度模糊）
kernel = np.ones((2, 2), np.uint8)
# 开运算（cv2.MORPH_OPEN指定操作类型）
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)
# 显示结果
cv2.imshow('原始指纹', img)
cv2.imshow('开运算去噪后', opening)
cv2.waitKey(0)
cv2.destroyAllWindows()
4. 闭运算（Closing）：先膨胀后腐蚀，填洞 + 保轮廓
原理
与开运算相反：先对图像执行膨胀操作，再对膨胀结果执行腐蚀操作。核心是 “膨胀填洞→腐蚀还原轮廓”，避免单纯膨胀导致目标过度扩大。
核心作用
- 填补目标区域内的细小孔洞（如文字中的断笔、指纹中的缺口）；
- 弥合目标轮廓的窄间断（如断裂的线条）；
- 消除目标内部的小空白，同时尽量保留目标原有大小。
实战代码（关键部分）
import cv2
import numpy as np
# 读取有断裂的指纹图像
img = cv2.imread('zhiwen_duan.png')
# 定义4×4的Kernel（比开运算略大，增强填洞效果）
kernel = np.ones((4, 4), np.uint8)
# 闭运算（cv2.MORPH_CLOSE指定操作类型）
closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)
# 显示结果
cv2.imshow('断裂指纹', img)
cv2.imshow('闭运算修复后', closing)
cv2.waitKey(0)
cv2.destroyAllWindows()
5. 形态学梯度（Morphological Gradient）：提取目标轮廓
原理
用 “图像膨胀结果 - 图像腐蚀结果” 得到差值图像。由于膨胀扩大轮廓、腐蚀收缩轮廓，两者的差值恰好对应目标区域的 “边缘轮廓”。
核心作用
- 精准提取目标区域的边缘（比单纯边缘检测更聚焦于目标本身）；
- 突出目标与背景的边界，常用于目标分割的预处理。
实战代码（关键部分）
import cv2
import numpy as np
# 读取图像
img = cv2.imread('pengzhang.png')
# 定义4×4的Kernel
kernel = np.ones((4, 4), np.uint8)
# 形态学梯度（cv2.MORPH_GRADIENT指定操作类型）
gradient = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)
# 显示结果
cv2.imshow('原始图像', img)
cv2.imshow('目标轮廓（梯度运算）', gradient)
cv2.waitKey(0)
cv2.destroyAllWindows()
6. 顶帽与黑帽：提取图像的 “细节偏差”
原理
- 顶帽（Top-Hat）：原始图像 - 开运算结果。开运算会去除 “亮细节”（如孤立亮点），因此顶帽的结果就是这些被去除的 “亮细节”。
- 黑帽（Black-Hat）：闭运算结果 - 原始图像。闭运算会填补 “暗细节”（如孤立暗点、小黑洞），因此黑帽的结果就是这些被填补的 “暗细节”。
核心作用
- 顶帽：提取图像中的亮噪声、细小亮斑（如 X 光图像中的亮杂质）；
- 黑帽：提取图像中的暗噪声、细小黑洞（如文字中的暗点）。
实战代码（关键部分）
import cv2
import numpy as np
# 读取模糊图像
img = cv2.imread('mohu.png')
kernel = np.ones((2, 2), np.uint8)
# 顶帽运算（提取亮细节）
tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)
# 黑帽运算（提取暗细节）
blackhat = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel)
# 显示结果
cv2.imshow('原始图像', img)
cv2.imshow('顶帽（亮细节）', tophat)
cv2.imshow('黑帽（暗细节）', blackhat)
cv2.waitKey(0)
cv2.destroyAllWindows()
二、边缘检测：捕捉图像的 “灰度突变”
边缘是图像中灰度值突然变化的区域（如物体的轮廓、背景与前景的分界），是图像特征提取的核心。OpenCV 中常用 4 种边缘检测算法：Sobel、Scharr、Laplacian、Canny。
1. Sobel 边缘检测：分方向的梯度检测
原理
基于 “梯度” 概念：通过计算图像在x 方向（水平） 和y 方向（垂直） 的灰度变化率（梯度），捕捉水平和垂直边缘。由于梯度可能为负（如从亮到暗的过渡），需用cv2.CV_64F存储负值，再通过cv2.convertScaleAbs()转为正数值显示。
核心作用
- 分别提取水平边缘（如地平线、文字的上下边缘）和垂直边缘（如柱子、文字的左右边缘）；
- 对噪声有一定抑制能力，适合噪声较少的图像。
实战代码（关键部分）
import cv2
import numpy as np
# 读取灰度图像（边缘检测常用灰度图，减少计算量）
img = cv2.imread('img.png', cv2.IMREAD_GRAYSCALE)
# X方向边缘（水平边缘）
sobel_x = cv2.Sobel(img, cv2.CV_64F, dx=1, dy=0) # dx=1表示X方向
sobel_x_abs = cv2.convertScaleAbs(sobel_x) # 转为绝对值
# Y方向边缘（垂直边缘）
sobel_y = cv2.Sobel(img, cv2.CV_64F, dx=0, dy=1) # dy=1表示Y方向
sobel_y_abs = cv2.convertScaleAbs(sobel_y)
# 合并X、Y方向边缘
sobel_xy = cv2.addWeighted(sobel_x_abs, 1, sobel_y_abs, 1, 0)
# 显示结果
cv2.imshow('原始灰度图', img)
cv2.imshow('X方向边缘', sobel_x_abs)
cv2.imshow('Y方向边缘', sobel_y_abs)
cv2.imshow('合并边缘', sobel_xy)
cv2.waitKey(0)
cv2.destroyAllWindows()
2. Scharr 边缘检测：Sobel 的 “增强版”
原理
与 Sobel 算法逻辑一致，但采用更精准的 Kernel（如 3×3 的 Scharr Kernel 权重更大），对边缘的检测灵敏度更高，尤其适合 Sobel 检测效果不明显的细边缘。
核心作用
- 提取更精细的边缘（如细线条、微小物体的轮廓）；
- 解决 Sobel 对小尺寸边缘响应弱的问题，且计算量与 Sobel 相当。
实战代码（关键部分）
import cv2
import numpy as np
img = cv2.imread('img.png', cv2.IMREAD_GRAYSCALE)
# X方向Scharr检测
scharr_x = cv2.Scharr(img, cv2.CV_64F, dx=1, dy=0)
scharr_x_abs = cv2.convertScaleAbs(scharr_x)
# Y方向Scharr检测
scharr_y = cv2.Scharr(img, cv2.CV_64F, dx=0, dy=1)
scharr_y_abs = cv2.convertScaleAbs(scharr_y)
# 合并边缘
scharr_xy = cv2.addWeighted(scharr_x_abs, 1, scharr_y_abs, 1, 0)
# 显示结果
cv2.imshow('Scharr合并边缘', scharr_xy)
cv2.waitKey(0)
cv2.destroyAllWindows()
3. Laplacian 边缘检测：无方向的二阶梯度
原理
基于 “二阶梯度”：计算图像灰度值的二阶导数，无需区分 X/Y 方向，直接捕捉所有方向的边缘（水平、垂直、对角线）。但对噪声更敏感，需先去噪（如高斯模糊）。
核心作用
- 检测所有方向的边缘，适合无需区分方向的场景（如物体轮廓提取）；
- 边缘检测速度快，但需配合去噪操作使用。
实战代码（关键部分）
import cv2
import numpy as np
img = cv2.imread('img.png', cv2.IMREAD_GRAYSCALE)
# Laplacian检测（cv2.CV_64F存储负值）
laplacian = cv2.Laplacian(img, cv2.CV_64F)
laplacian_abs = cv2.convertScaleAbs(laplacian)
# 显示结果
cv2.imshow('Laplacian边缘', laplacian_abs)
cv2.waitKey(0)
cv2.destroyAllWindows()
4. Canny 边缘检测：“最优” 边缘检测算法
原理
Canny 是多步骤的综合算法，流程为：高斯模糊去噪→计算梯度（Sobel）→非极大值抑制（细化边缘）→双阈值筛选（去除伪边缘）。能得到 “细、准、少伪边缘” 的最优结果。
核心参数
- 两个阈值（如 150、230）：高于高阈值的为 “确定边缘”，低于低阈值的为 “非边缘”，介于两者间且与确定边缘连通的为 “边缘”。
核心作用
- 工业级边缘检测（如零件缺陷检测、人脸识别中的轮廓提取）；
- 兼顾边缘的精细度与准确性，是最常用的边缘检测算法。
实战代码（关键部分）
import cv2
import numpy as np
img = cv2.imread('img.png', cv2.IMREAD_GRAYSCALE)
# Canny边缘检测（双阈值150、230，可根据图像调整）
canny = cv2.Canny(img, 150, 230)
# 显示结果
cv2.imshow('Canny边缘', canny)
cv2.waitKey(0)
cv2.destroyAllWindows()
三、进阶实战：图像轮廓检测（从二值化到轮廓绘制）
轮廓是图像中 “连续的、闭合的曲线”，是目标形状分析、物体识别的核心基础（如检测零件轮廓判断是否合格、识别手写数字的轮廓特征）。本节结合 OpenCV，从 “图像预处理→二值化→轮廓查找→轮廓绘制” 完整流程，教你快速提取图像轮廓。
1. 核心原理：轮廓检测的前提与逻辑
轮廓检测本质是 “寻找二值图像中的像素连通区域”，因此需满足两个前提：
- 图像预处理：先将彩色图转为灰度图，减少计算量；
- 二值化：将灰度图转为 “黑白二值图”（只有 0 和 255 两个像素值），让目标与背景对比强烈，便于轮廓提取。
OpenCV 中用cv2.findContours()查找轮廓，支持不同的轮廓检索模式（如cv2.RETR_TREE获取轮廓的层级关系）和逼近方法（如cv2.CHAIN_APPROX_SIMPLE压缩轮廓点，减少冗余数据）。
2. 完整实战代码
import cv2
# 1. 读取彩色原图（需确保图像路径正确，此处以'longnv.webp'为例）
phone = cv2.imread('longnv.webp')
# 显示原图，验证读取成功
cv2.imshow('Original Image', phone)
cv2.waitKey(0) # 等待按键，按任意键继续
# 2. 彩色图转灰度图（轮廓检测无需颜色信息，灰度图更高效）
phone_gray = cv2.cvtColor(phone, cv2.COLOR_BGR2GRAY)
# 3. 灰度图二值化（关键步骤：将灰度值转为黑白二值）
# 参数说明：120=阈值（灰度值>120设为255，否则设为0），255=最大值，cv2.THRESH_BINARY=二值化类型
ret, phone_binary = cv2.threshold(phone_gray, 120, 255, cv2.THRESH_BINARY)
# 显示二值图，观察目标与背景是否分离
cv2.imshow('Binary Image', phone_binary)
cv2.waitKey(0)
# 4. 查找轮廓（兼容OpenCV 3.x和4.x版本）
# cv2.findContours()返回值：(轮廓列表, 层级结构)，[-2]取轮廓列表，[-1]取层级结构
contours = cv2.findContours(phone_binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)[-2]
hierarchy = cv2.findContours(phone_binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)[-1]
# 打印轮廓关键信息，便于分析
print("轮廓的层级结构（描述轮廓间的嵌套关系）:", hierarchy)
print("检测到的轮廓数量:", len(contours)) # 输出找到的轮廓总数
# 5. 绘制轮廓（在原图副本上绘制，避免修改原图）
image_copy = phone.copy() # 复制原图
# 参数说明：contourIdx=-1（绘制所有轮廓），color=(0,255,0)（绿色，BGR格式），thickness=2（轮廓线粗细）
cv2.drawContours(image=image_copy, contours=contours, contourIdx=-1,
color=(0, 255, 0), thickness=2)
# 6. 显示轮廓绘制结果
cv2.imshow('Contours', image_copy)
cv2.waitKey(0) # 等待按键
# 7. 释放所有窗口，避免内存占用
cv2.destroyAllWindows()

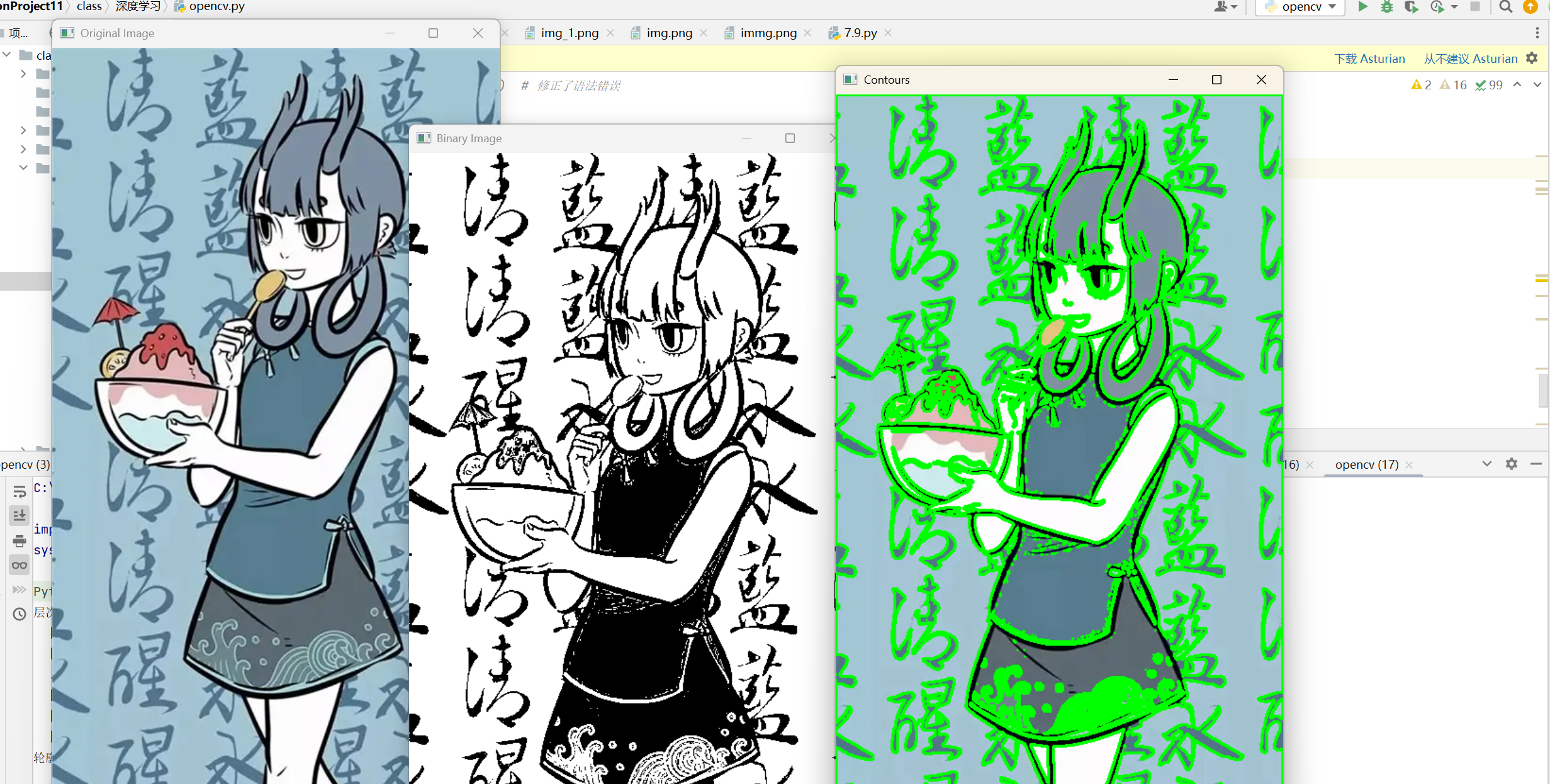

运行结果：
3. 关键参数与结果解读
| 步骤 | 核心函数 / 参数 | 作用与注意事项 |
|---|---|---|
| 二值化 | cv2.threshold(120, 255, ...) | 阈值 120 可调整：若目标轮廓不完整，可降低阈值（如 100）；若背景有杂点，可提高阈值（如 140）。 |
| 查找轮廓 | cv2.RETR_TREE | 检索所有轮廓，并记录轮廓间的层级（如 “大轮廓包含小轮廓” 的嵌套关系），适合复杂图像。 |
| 查找轮廓 | cv2.CHAIN_APPROX_SIMPLE | 压缩轮廓：如矩形轮廓只保留 4 个顶点，而非所有边缘点，大幅减少数据量。 |
| 绘制轮廓 | contourIdx=-1 | 当设为具体数字（如 0、1）时，仅绘制对应索引的单个轮廓，便于单独分析某个目标。 |
4. 常见问题与解决方法
- 问题 1：轮廓检测不到或不完整
解决：调整二值化阈值（如降低120为100），确保目标在二值图中为完整的白色区域。 - 问题 2：背景有大量杂色轮廓
解决：先对灰度图做 “高斯模糊”（cv2.GaussianBlur(phone_gray, (5,5), 0)），再进行二值化，减少背景噪声。 - 问题 3：OpenCV 版本报错
解决：cv2.findContours()在 3.x 版本返回 3 个值，4.x 版本返回 2 个值，用[-2]和[-1]取结果可兼容两种版本。
四、总结：算法选择指南
| 技术类型 | 算法 / 操作 | 核心优势 | 适用场景 |
|---|---|---|---|
| 形态学操作 | 腐蚀 | 去亮噪声、断窄连接 | 文字去噪、轮廓收缩 |
| 膨胀 | 填暗孔洞、连窄断裂 | 文字补笔、轮廓扩大 | |
| 开运算 | 去噪 + 保轮廓 | 含孤立亮噪声的图像 | |
| 闭运算 | 填洞 + 保轮廓 | 含细小暗孔洞的图像 | |
| 形态学梯度 | 提取目标轮廓 | 目标分割预处理 | |
| 顶帽 / 黑帽 | 提取亮 / 暗细节 | 杂质检测、细节修复 | |
| 边缘检测 | Sobel | 分方向检测、抗噪性好 | 水平 / 垂直边缘提取（如地平线、柱子） |
| Scharr | 细边缘检测更灵敏 | 小尺寸、细线条的边缘提取 | |
| Laplacian | 全方向检测、速度快 | 无需区分方向的轮廓提取 | |
| Canny | 细、准、少伪边缘 | 工业检测、高精度轮廓提取（如人脸识别） |
以上所有代码均可直接运行（需确保图像路径正确），建议结合实际图像调整 Kernel 大小、迭代次数、阈值等参数，直观感受算法效果的变化。掌握这些基础技术，就能为后续的图像分割、目标识别等高级任务打下坚实基础。
