本文介绍了WPF中Viewport和TileMode的概念。Viewport用于定义VisualBrush的视口区域，其坐标相对于包围盒，例如Viewport=0,0,0.5,0.2表示占据对象一半宽度和五分之一高度的区域。而TileMode则决定了背景如何平铺，如Tile、FlipX、FlipY等选项，用于创建不同的重复效果。示例中，Rectangle的Fill使用VisualBrush，平铺了WrapPanel的顶部部分。

1、实例中，Viewport，表示视窗。ViewportUnits默认RelativeToBoundingBox，也就是相对坐标。前两位表示开始坐标，后两位表示结束坐标。归一化为1。

Viewport="0, 0, 0.5, 0.2"，表示，开始坐标(0,0)，结束坐标（0.5,0.2），0.5表示占据对象X轴长度一半，0.2表示占据对象Y轴长度的五分之一。

<Window x:Class="KarliCards.Gui.Window1"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:KarliCards.Gui"
        mc:Ignorable="d"
        Title="Window1" Height="350" Width="525">
    <Window.Resources>
        <SolidColorBrush x:Key="bg" Color="Yellow"/>
    </Window.Resources>
    <DockPanel>
        <WrapPanel x:Name="wp" DockPanel.Dock="Top">
            <Button Background="{StaticResource bg}">A first Button</Button>
            <Button Background="{StaticResource bg}">A second Button</Button>
            <TextBox x:Name="txt" Text="I am a TextBox"/>
            <TextBlock Text="{Binding ElementName=txt, Path=Text}"></TextBlock>
        </WrapPanel>
        <Rectangle Margin="5">
            <Rectangle.Fill>
                <VisualBrush Visual="{Binding ElementName=wp}"
                             Viewport="0, 0, 0.5, 0.2" ViewportUnits="RelativeToBoundingBox"
                             TileMode="Tile"/>
            </Rectangle.Fill>
        </Rectangle>
    </DockPanel>
</Window>

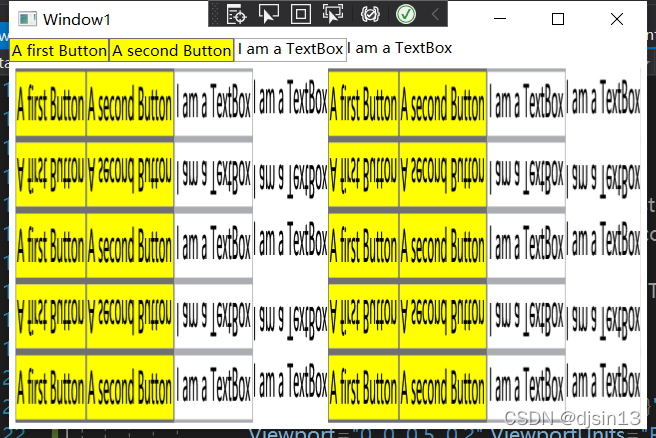

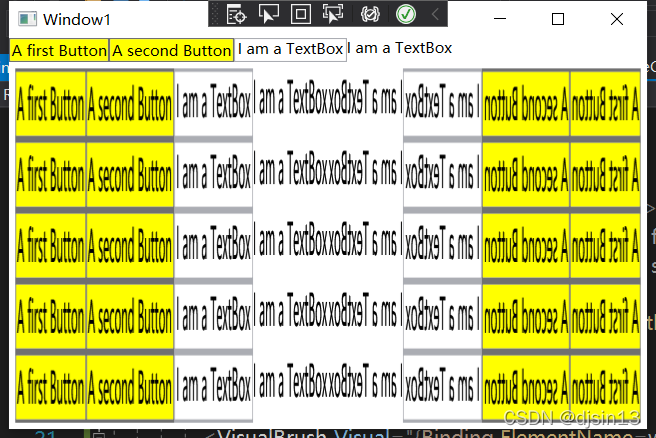

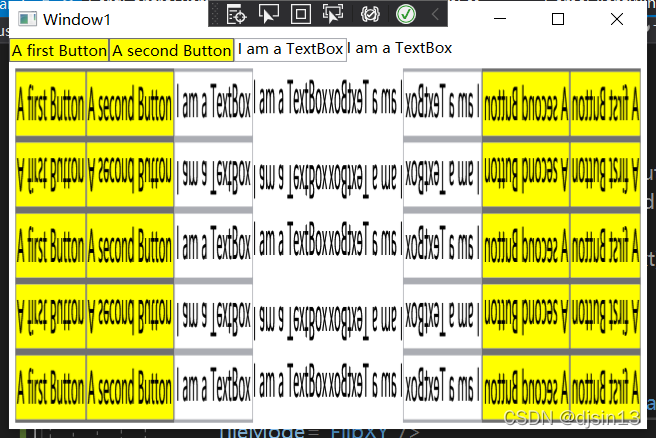

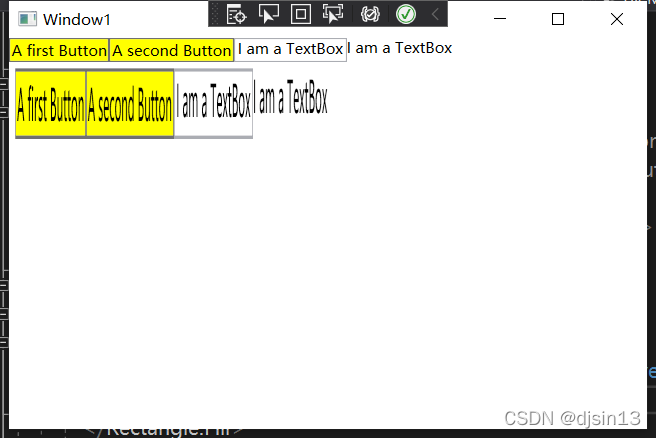

2、TileMode，表示平铺模式。有多种选择。
