交直流屏漏电流检测技术的发展与应用：从直流屏到交直流混合系统的演进

随着电力电子技术的发展，直流屏系统逐渐演变为交直流混合屏（交直流屏），以满足更复杂的供电需求。在这一过程中，漏电流检测技术也从单一的直流检测发展为交直流混合检测，以确保系统安全性和可靠性

从直流屏到交直流屏的演进历程

传统直流屏的应用与局限

直流屏（DC Power Panel）广泛应用于电力系统、通信基站、轨道交通等领域，主要用于提供稳定的直流操作电源。其核心功能包括：

● 蓄电池充放电管理

● 直流负载供电（如断路器操作机构）

● 绝缘监测（检测直流漏电流）

然而，随着新能源（光伏、储能）和变频设备的普及，传统直流屏面临新的挑战：

● 交直流混合供电需求：逆变器、变频器等设备在直流屏系统中引入交流成分，导致传统直流漏电流检测方法失效。

●高频干扰问题：开关电源、PWM调制等产生的高频纹波影响漏电流检测精度。

●系统复杂度提升：直流与交流共存的场景需要更灵活的检测方案。

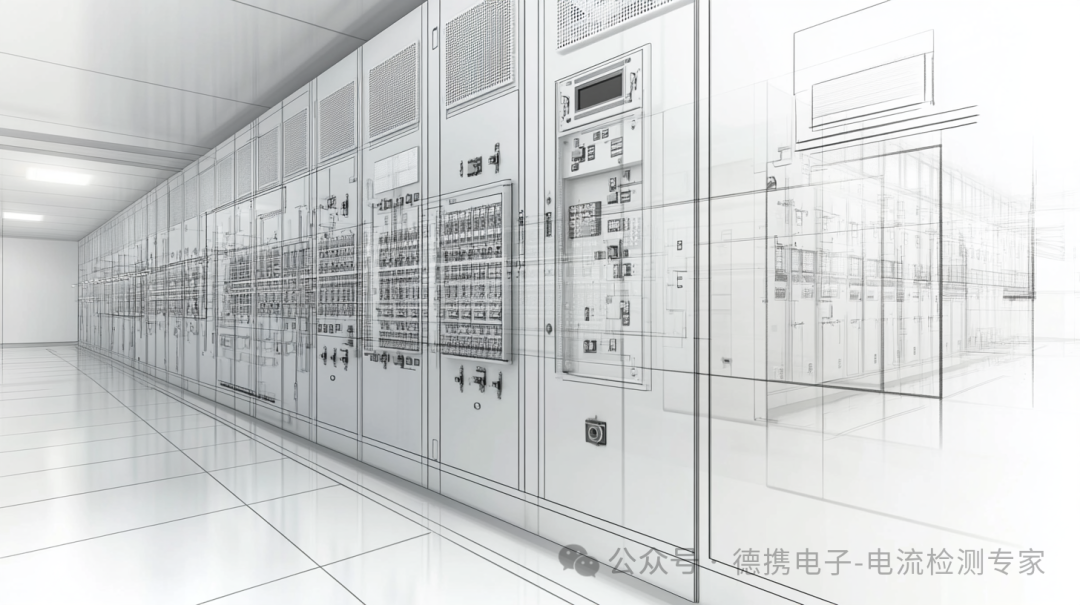

交直流屏的兴起

交直流屏（AC/DC Hybrid Power Panel）在传统直流屏基础上，增加了交流配电功能，典型应用包括：

● 微电网系统：光伏逆变器与直流储能系统混合运行。

● 工业自动化：变频驱动（VFD）设备的直流母线+交流电机控制。

● 数据中心：48V直流供电与交流UPS混合架构。

交直流屏的推广使得漏电流检测技术必须适应交直流混合信号的复杂环境，传统的直流漏电流传感器（如分流电阻+隔离运放）无法有效检测交流漏电，因此需要新型检测方案。

交直流漏电流定性检测的必要性

在交直流混合系统中，漏电流检测的主要目标是快速判断是否存在危险漏电，而非精确测量漏电数值（定量检测）。定性检测的必要性体现在以下几个方面：

安全保护优先

● 触电风险：交流漏电流（如30mA以上）可能直接危及人身安全，需快速切断电路。

● 设备损坏预防：直流漏电流可能导致绝缘劣化，但交流漏电可能引发更严重的短路或电弧故障。

系统稳定性需求

● 交直流混合系统中，高频噪声可能导致定量检测误报，而定性检测（阈值比较）能更可靠地触发保护动作。

● 在光伏逆变器或变频器中，交流漏电可能影响MPPT（最大功率点跟踪）或电机控制，定性检测可快速隔离故障支路。

经济性与实用性

● 定量检测需要高精度ADC和复杂算法，成本较高；定性检测仅需比较器或逻辑电路，适用于大规模部署。

● 在工业现场，维护人员更关注“是否有漏电”而非“漏电多大”，定性检测能简化运维流程。

德携电子可开合式漏电流传感器的应用

技术特点

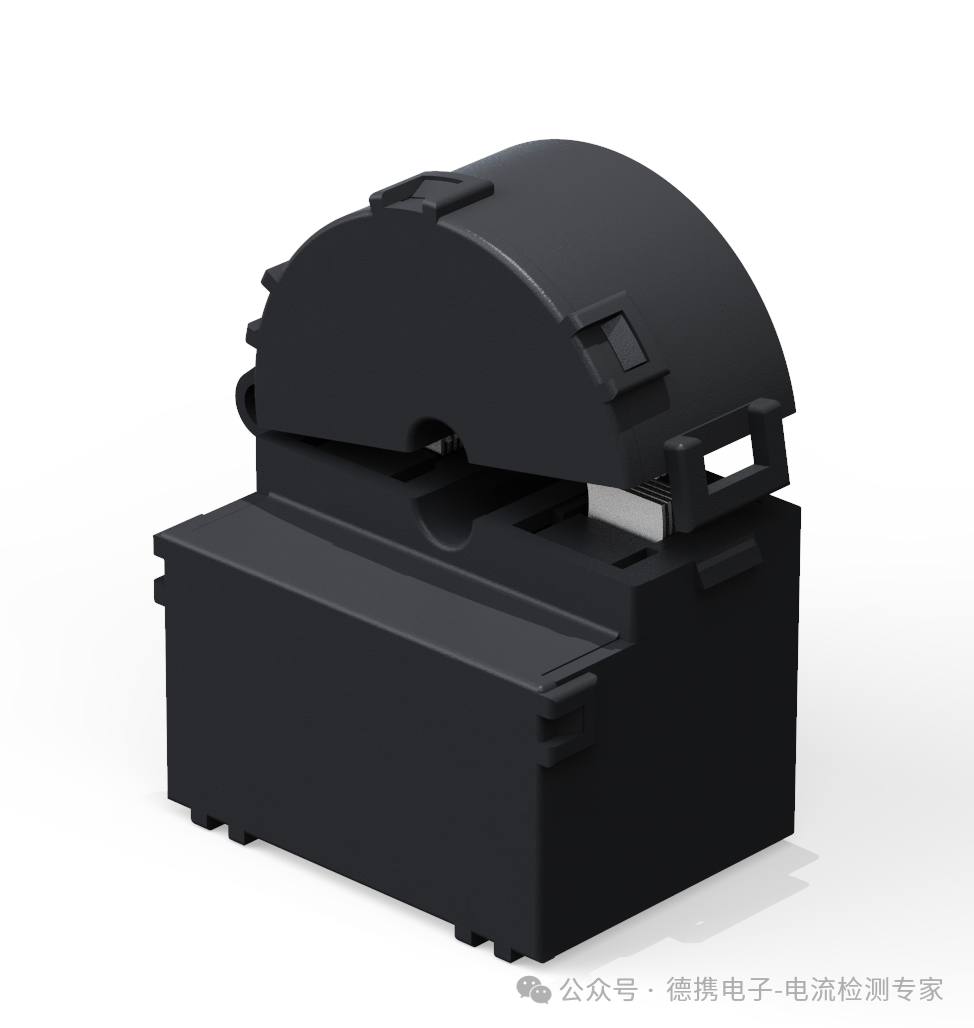

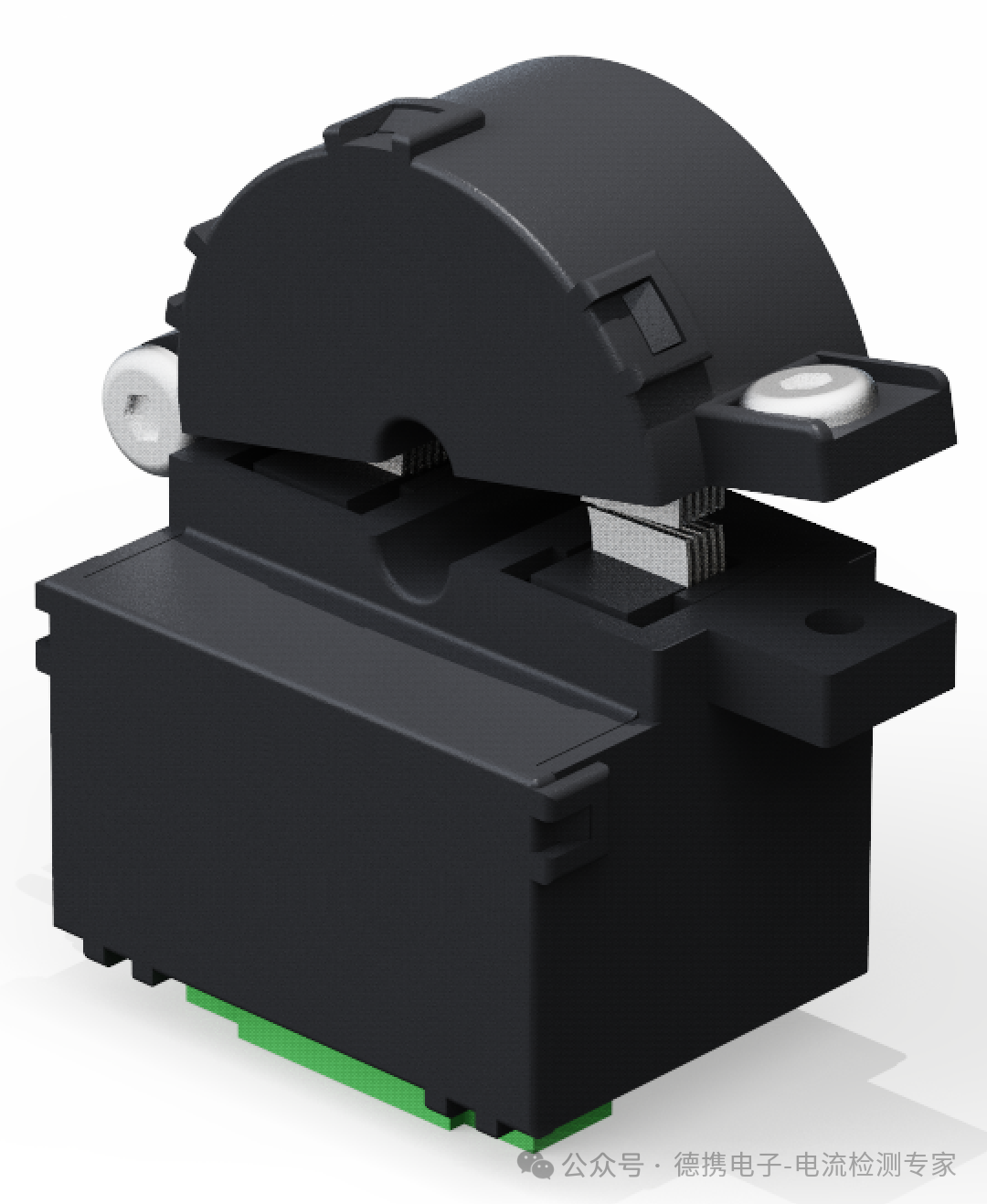

德携电子的可开合式漏电流传感器是一款专为交直流混合系统设计的可开合式漏电流传感器，具有以下优势：

● 交直流混合检测：

采用磁通门技术数字解调，可同时检测DC 0-200mA和AC 50H或60Hz漏电流。

● 支持直流偏移+交流纹波的复合信号分析，适用于变频器、UPS等场景。

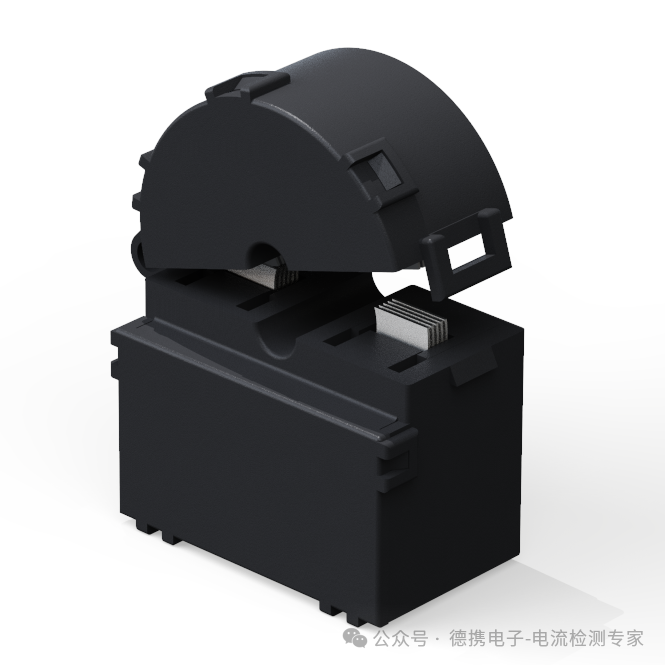

非接触式安装：

可开合结构，无需断开母线即可安装，降低施工难度。

高抗干扰能力：

内置数字滤波，抑制高频噪声（如PWM谐波），确保定性检测的可靠性。

阈值可调报警：

通过定制阈值设定设置报警阈值（如常规DC 6mA/AC 30mA），直接输出高电平信号驱动继电器。

典型应用案例

● 光伏储能系统：检测直流侧（电池组）与交流侧（逆变器输出）的漏电流，防止PID效应或绝缘故障。

● 工业变频柜：监测电机驱动系统的交直流漏电，避免因绝缘破损导致设备停机。

● 数据中心电源：在48V直流供电与交流UPS混合架构中提供漏电保护。

结语

从直流屏到交直流屏的演进，反映了电力系统对混合供电的需求增长，漏电流检测技术需同步升级。

在交直流混合系统中，定性检测（而非定量检测）更能满足快速保护和经济性需求。

德携电子可开合式漏电流传感器通过非接触式交直流混合检测，为现代电力系统提供了高效、可靠的漏电保护方案。

未来，随着物联网（IoT）技术的发展，交直流漏电流检测将进一步与智能运维系统结合，实现实时监测-预警-自愈的闭环管理。
