漏电流绝缘监测与零序检测技术-----德携电子DXE-R1-1mA-485数字漏电流传感器

漏电流绝缘监测与零序检测的技术原理与关联性解析

1， 漏电流绝缘监测是通过检测电气系统中泄漏至大地的微小电流来评估绝缘状态的关键技术。该技术主要针对直流或交流系统中绝缘材料的渐进性劣化过程，能够精确捕捉μA至mA级的异常泄漏电流。在直流系统中，这项技术尤为重要，可以及时发现电池组漏液、电缆老化等引起的绝缘性能下降，其测量精度直接决定了系统安全防护的可靠性。

2， 零序检测是交流系统接地故障保护的核心技术，基于三相电流矢量和原理工作。在系统正常运行时，三相电流保持平衡，矢量和为零；当发生接地故障时，不平衡电流形成可检测的零序电流。传统零序电流检测存在mA级灵敏度限制，且无法响应直流分量，在复杂电力系统中存在监测盲区。

3， 两种技术在电力系统安全防护中具有明确的互补关系：漏电流监测专注于预防性维护，通过持续监测绝缘状态防范潜在风险；零序检测则侧重于故障保护，在接地故障发生时提供快速响应。在现代交直流混合系统中，二者的协同工作能够构建更完善的安全防护体系，这正是德携电子DXE-R1-1mA-485传感器的设计出发点。

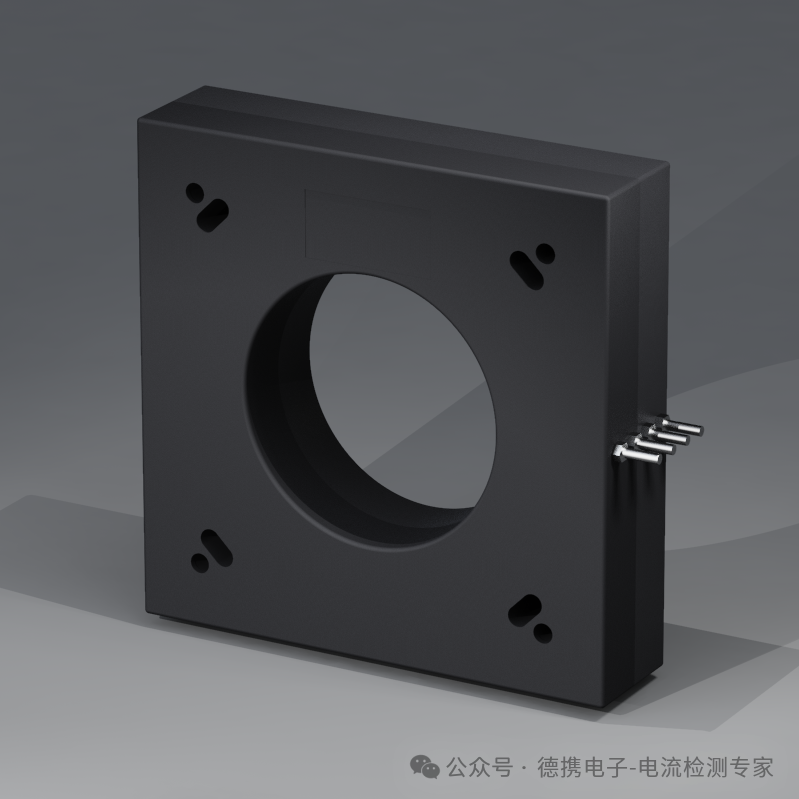

德携电子DXE-R1-1mA-485数字漏电流传感器

（一）突破性性能指标 DXE-R1-1mA-485传感器实现了行业领先的检测性能：

● 直流检测范围0-1mA，分辨率达1μA

● 交流检测分辨率1mA

● 全量程精度1%，线性度优于0.5%

● 交直流复合检测，同步输出两种信号

（二）核心技术创新

1. 高精度磁通门技术:采用闭环磁通门结构，通过高频激励磁场和负反馈调节，实现μA级直流检测。独特的磁芯材料和绕组设计，确保在宽温度范围内保持稳定性。

2. 智能信号处理系统:内置双通道独立处理单元，分别优化交直流信号处理路径。数字滤波算法有效抑制工频干扰和谐波影响，保证复杂环境下的测量准确性。

3. 先进稳零技术:集成温度补偿模块，实时校正环境温度变化引起的漂移。自动校零功能定期校准基准点，长期稳定性达±0.5%/年。多层电磁屏蔽设计，抗干扰能力超过行业标准。

（三）通信与集成优势 标准RS485接口支持Modbus协议，便于系统集成。紧凑的结构设计兼容传统安装方式，支持即插即用式升级改造。

典型应用场景推荐

（一）光伏发电系统 在1500V组串式光伏电站中，传感器可实时监测每路组串的绝缘状态。其1μA分辨率能早期识别PID效应导致的绝缘劣化，配合智能算法可区分正常泄漏与危险电弧特征。

（二）储能电池系统 应用于电池管理系统时，可精确检测电池簇正负极对壳体的绝缘电阻。当检测到异常漏电流时，配合BMS实现分级预警和保护，大幅提升系统安全性。

（三）高压直流配网 在±10kV直流配电系统中，实现各支路绝缘状态的在线监测。通过485通信网络将数据上传至监控平台，构建智能化的绝缘监测系统。

（四）工业自动化 为变频器、伺服系统等关键设备提供漏电流保护，预防因绝缘故障导致的设备损坏和生产中断。

总结与展望

德携电子DXE-R1-1mA-485数字漏电流传感器代表了当前绝缘监测技术的先进水平。其创新的交直流复合检测能力、μA级分辨率和卓越的稳定性，为电力系统安全运行提供了可靠保障。随着能源转型深入推进，这种高精度、智能化的监测方案将成为行业标配，为新型电力系统建设提供关键技术支撑。

对于系统设计者和终端用户，及时采用此类先进检测技术，不仅能提升系统安全性，还能优化运维效率，创造显著的经济效益。德携电子将持续致力于技术创新，推动绝缘监测技术向更高精度、更强智能、更广应用方向发展。
