代码覆盖率链路统计

一、前言

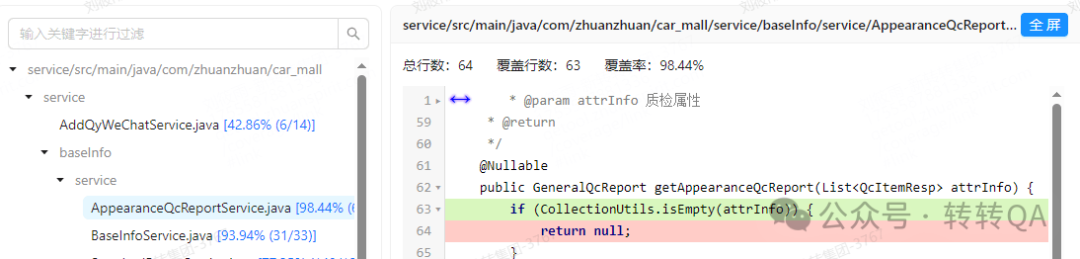

在日常开发测试中，代码覆盖率是衡量测试完整性的核心指标。那现有的代码行级别覆盖率工具（如下图）是不行了么，为什么还要做链路覆盖率功能？

代码行级别覆盖率工具

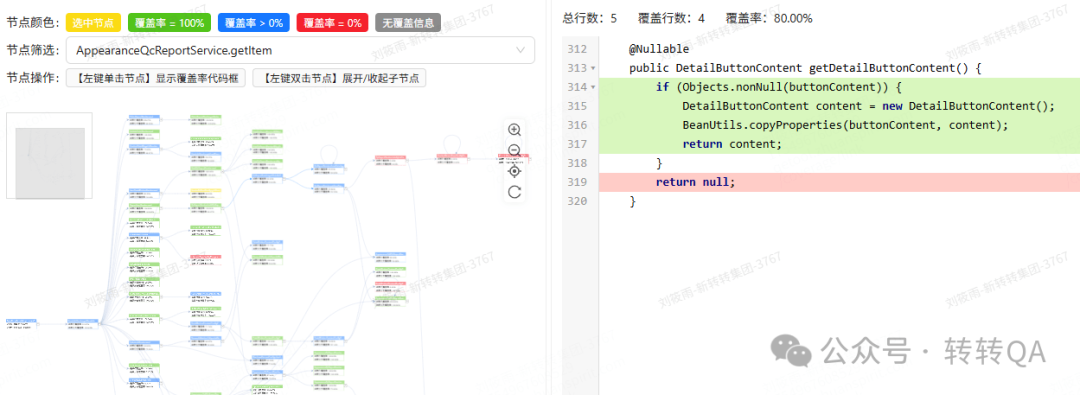

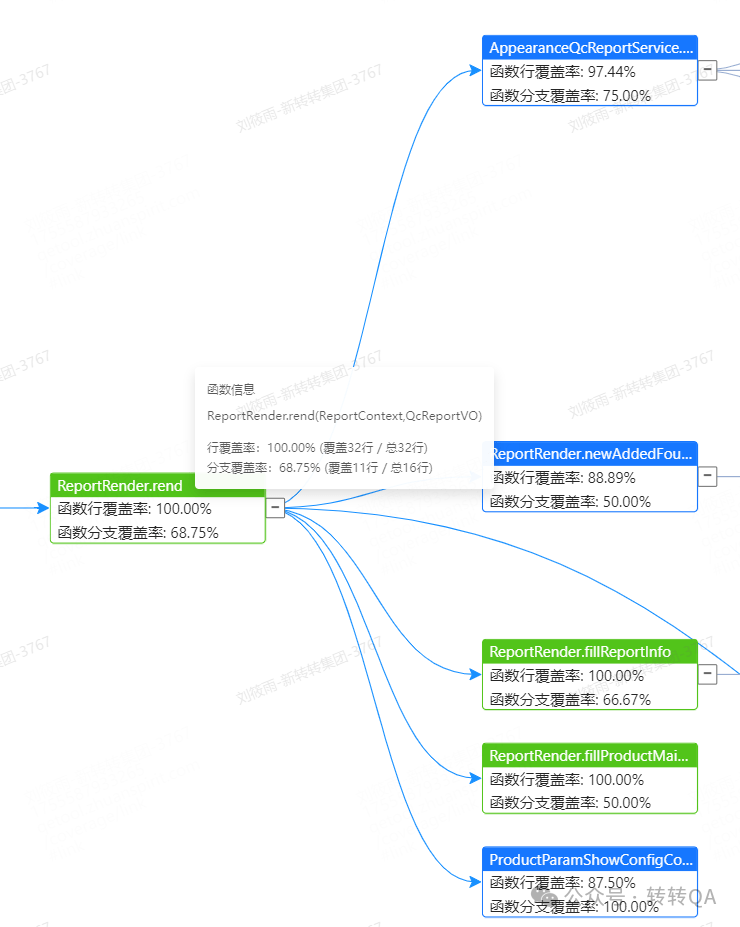

并非行覆盖率功能不足，而是链路有其独特定位：用于查看接口的调用链路，展示涉及文件的覆盖情况，是流量回放的辅助分析工具。实现效果如下图：

链路覆盖率工具

回顾产品对此功能的前端设计，需求可概括为：

1. 能清晰展示函数的调用关系

2. 要一眼看清覆盖效果，点击能查看具体信息

3. 当然功能越多越好！

4. 其他看着发挥吧~

既然产品要求灵活发挥，那就该着手行动了。

但，先别急着写代码。

二、先别急着写代码：搞懂真正的需求

起初我想当然地认为：不就是绘制流程图吗？用 Echarts 画几个节点连线就行。

但真正上手才发现，需求远不止 "画几个节点连线" 这么简单：

• 要呈现整个系统的函数调用网络，而非零散的节点

• 要能直观体现函数覆盖情况，快速定位目标函数

• 点击、鼠标悬浮函数节点，展示不同的覆盖信息

这三个需求翻译过来就是：

• 如何处理大规模数据（性能问题）

• 如何让节点自动整齐排列（布局问题）

• 如何让用户顺畅操作图表（交互问题）

带着这三个问题，开始踩坑之旅。

三、 第一次尝试：用 Echarts 画，结果 "翻车" 了

首先尝试了最熟悉的 Echarts。

3.1 树图的尝试

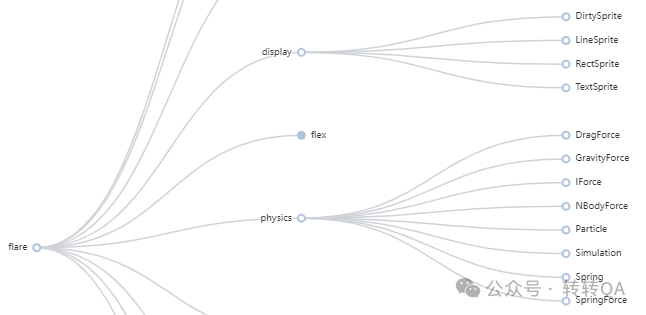

因为接口提供的是列表数据，在根据边数据关系处理成树型结构后，发现函数调用不单单是一对多的关系。

但树图布局仅支持树型结构，无法展示多对多。这个方案还没开始就pass了。

3.2 Graph的尝试

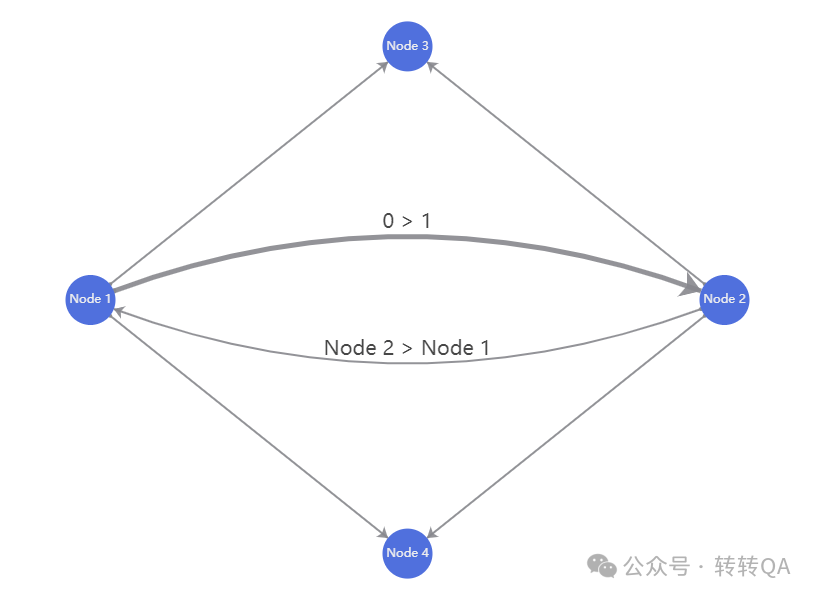

放弃树图后，进而选择了关系图，当我看到 Graph 的示例后，表示这非常符合想要展示的效果：

series: [{
  type:'graph',
  layout: 'none'
}]

但有一个问题犯了难，Graph 的数据，需要 x, y 坐标来确定节点展示的位置。那有没有不用坐标数据，就能自动将节点完美排列出来的图形呢。

基于这个想法，又看到了力引导布局。

3.3 力引导布局的尝试

尝试力引导布局后，节点数据不用计算坐标，开发就更加简单了：

series: [{
  type: 'graph',
  layout: 'force', // 力导向布局
  force: {
    repulsion: 100 // 节点之间的排斥力
  }
}]

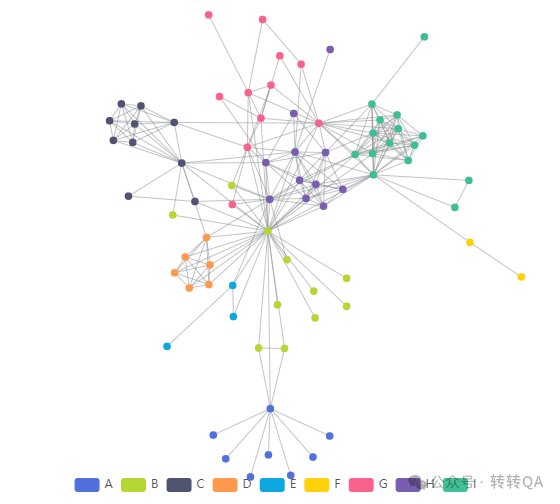

初期效果还行，几十个节点的时候，能看出谁调用谁。但当数据量加到 500 个节点，问题出现了：

• 节点堆成一团，根本分不清谁连谁

显然，力引导布局仅适用于小数据量场景。

那么，Echarts Graph 做为待定方案，我又去试了试别的可视化插件，看看有没有更合适的。

四、第二次尝试：换 Ant Design Charts，又栽了

项目是基于 AntD 组件库写的，那 Ant Design Charts 不就是个专门画流程图的工具嘛，其中 FlowGraph 看起来就很专业，还能和项目的 AntD 组件库无缝衔接。

<FlowGraph
  data={data}
  nodeConfig={{...}}
  edgeConfig={{...}}
/>

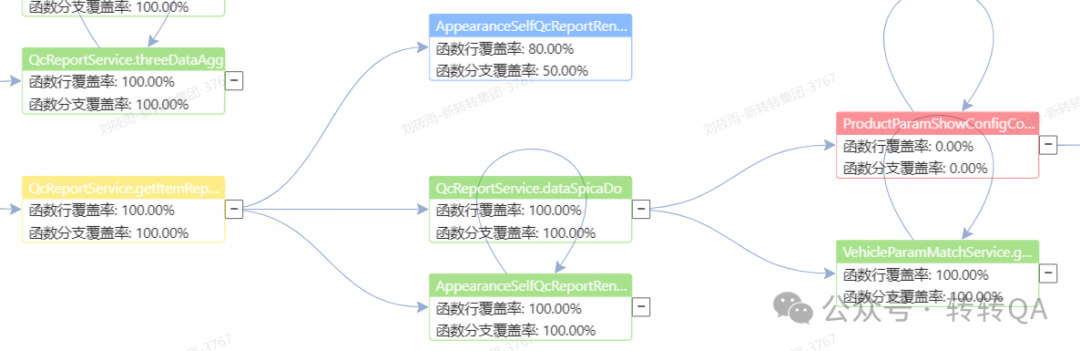

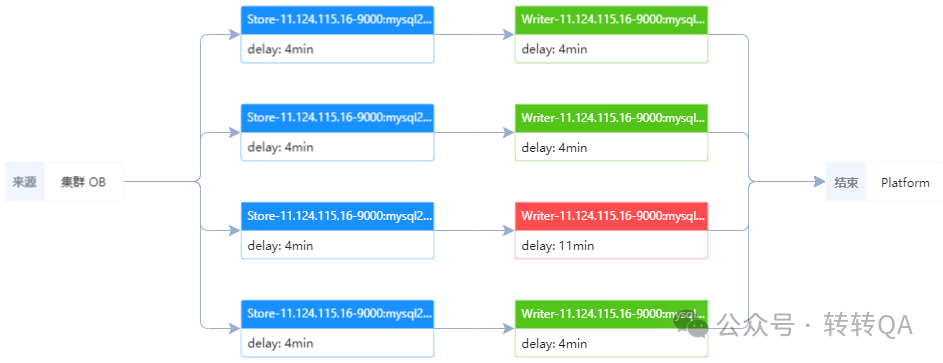

新方案的效果立竿见影：连线是带箭头的折线，节点样式也好看了。但新问题也很快出现了：

• 数据量大时，操作的节点更新信息后，数据重新加载，画布会重新渲染，例如打开抽屉弹窗、变更节点颜色的操作，页面响应就出现了明显的卡顿

• 产品想要小地图和工具栏来进行显式操作，那怎么设计去将这些功能融入图形中

如何只更新选中的节点，不重新渲染整个画布呢，带着这个问题，又做了进一步探索。

直到看到了AntV G6。

五、终选方案：用 AntV G6，终于摸到门道

经历两次选型不理想后，开始着手研究专业的图可视化引擎。当看到了AntV G6，一个写着强分析、高性能、易扩展标语的产品，那就来试试它。

5.1 解决第一个问题：让 1000 个节点跑起来

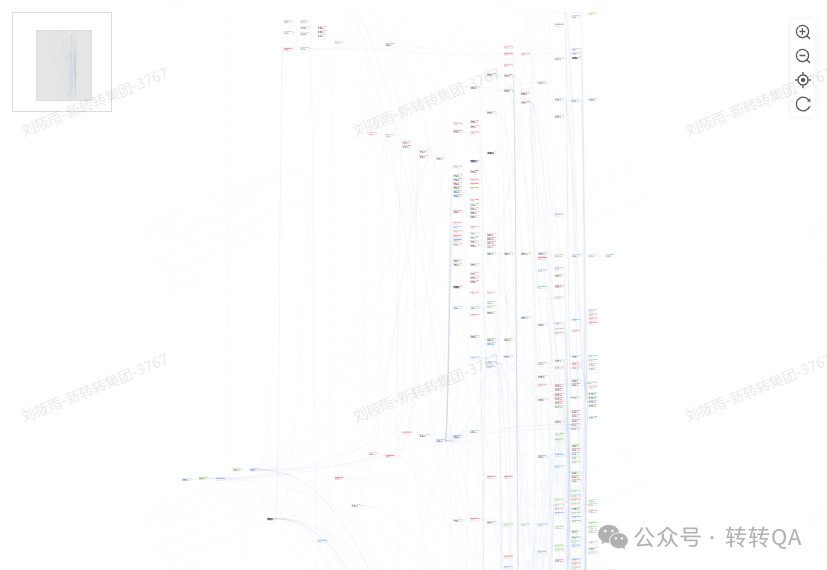

初始化配置时，特意找了 1000+ 的节点进行测试：

结果令人惊喜，使用单节点的更新方法，操作后页面完全不卡顿！拖拽、缩放等操作也很流畅。

const graph = new G6.Graph({
  container: 'container',
  layout: {
    type: 'antv-dagre',
    rankdir: 'LR'，
    ranksep: 100, // 层级间距
    nodesep: 10, // 节点间距
  },
  // 其他配置...
});

5.2 解决第二个问题：让节点自动排得整整齐齐

之前用 Echarts 的力引导布局，节点总是乱飘，容易出现重叠缠绕的问题。G6 的专业布局算法帮了大忙：

• 用antv-dagre布局：函数调用链路从左到右排，一目了然

• 还可以调节点间距：ranksep: 100（层级间距）、nodesep: 10（节点间距）

5.3 解决第三个问题：让交互体验流畅自然

这部分是最花心思的，结合用户使用习惯，实现了几个核心交互：

1）节点高亮：

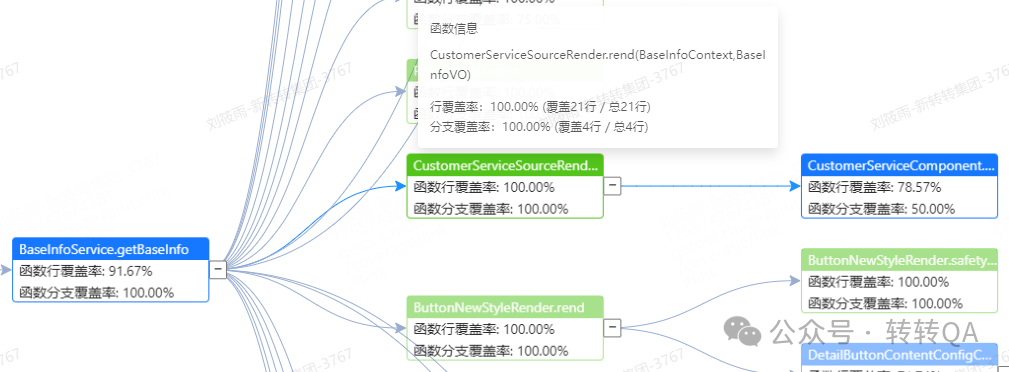

• 点击函数时，高亮当前节点，弹窗展示行覆盖信息

• 鼠标悬浮在函数节点上，前后调用路径高亮显示，并显示更详细的函数覆盖信息

// 更新节点状态
graph.updateNodeData([{ id, states: ['selected'] }]);
// 聚焦节点，使节点在屏幕中间
graph.focusElement(id);
// 重绘图表
graph.draw();
// 自定义显示详情面板函数
showDetailPanel(id);

2）颜色编码：用颜色直观区分覆盖状态，让用户可以一眼就知道哪些函数还没被覆盖。定义的颜色规则如下：

const COVERAGE_COLORS = {
selected: '#fadb14',    // 黄色：当前选中的节点
full: '#52c41a',        // 绿色：覆盖率100%的节点
partial: '#1677ff',     // 蓝色：覆盖率大于0%的节点
none: '#f5222d',        // 红色：覆盖率0%的节点
};
const getNodeColor = (status, isSelected, isActive) => {
let baseColor = COVERAGE_COLORS[status];
if (isSelected) baseColor = COVERAGE_COLORS.selected;
// 添加透明度效果，实现鼠标悬浮时颜色高亮
const alpha = isActive ? '' : '80';
return baseColor + alpha;
};

3）展开/收起：当节点拥有过多子数据时，页面布局就会拉伸的过长，影响浏览效率。通过控制节点和边的显示与隐藏状态，用户可以聚焦关注的部分：

const { edges, nodes } = graph.getData();
// 获取所有子孙节点
const nodeList = getDescendants(nodeId);
// 子节点增加显示隐藏状态
nodes.forEach((node) => {
if (nodeList.includes(node.id)) {
    onCollapseNode({ nodeId: node.id, type: 'node' });
  }
});
// 子边增加显示隐藏状态
edges.forEach((node) => {
const endId = node.target;
if (nodeList.includes(endId)) {
    onCollapseNode({ nodeId: node.id, type: 'edge' });
  }
});
const onCollapseNode = ({ type = '', nodeId = '' }) => {
//处理显示隐藏逻辑，将选择节点及其子节点状态取反
};

4）扩展功能：增加拖拽、放大、缩小、刷新、信息提示窗等功能，用户体验直接拉满：

const graph = new G6.Graph({
behaviors: [
    'drag-canvas',
    'zoom-canvas',
    { type: 'hover-activate', degree: 1 },//路径高亮追踪
  ],
plugins: [{
    type: 'minimap',//迷你图
  }, {
    type: 'toolbar',//工具栏
  }, {
    type: 'tooltip',// 提示窗
  }]
});

六、总结

6.1 从试错中提炼的技术实践

从三次技术尝试的过程来看，初期对插件的选型都基于工具的基础特性，缺乏系统性调研，导致在实际开发中暴露了诸多问题，基于这些实践，总结经验如下：

1. 充分调研：技术选型前需通过多维度调研明确工具边界：

   • 内部调研：梳理团队现有技术栈、成员对工具的熟悉度、历史项目中类似场景的解决方案，避免重复踩坑；

   • 外部调研：查阅工具官方文档、社区 issue、第三方测评，明确工具的适用场景与短板；

   • 直接咨询：向有经验的同学请教实际开发中的坑点，获取一手实践经验，快速缩小选型范围。

2. 不迷信“万能工具”：不同工具的设计目标存在差异，技术选型的核心是让工具特性与场景需求精准匹配，而非依赖个人熟练度。

3. 性能优先于功能：对于复杂图场景，性能是用户体验的基石：

   • 需优先通过技术选型确保页面流畅，再逐步叠加交互功能。若前期忽视性能，即使功能完备，也会因卡顿导致工具不可用。

6.2 未来计划

将链路覆盖率和日常代码变更结合起来

• 每次代码提交时，团队通常会对变更部分进行针对性测试。如果能够将链路覆盖率与这些代码变更进行关联分析，就可以精准识别出受影响的调用路径，计算增加变更链路覆盖的情况，帮助团队更好地评估代码变更的风险。

如果你也在做类似的可视化需求，欢迎相互交流～
