TF卡电路

最新推荐文章于 2025-04-17 09:21:23 发布
原创 最新推荐文章于 2025-04-17 09:21:23 发布 · 3.1k 阅读 · 24 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件

本文汇总了多种嵌入式平台信息，包括OK3399-C、RK3399_BOX、OK3568-C、topeet_rk3568、联阳IT986及SV823_MAIN等，为嵌入式开发人员提供了丰富的选择。

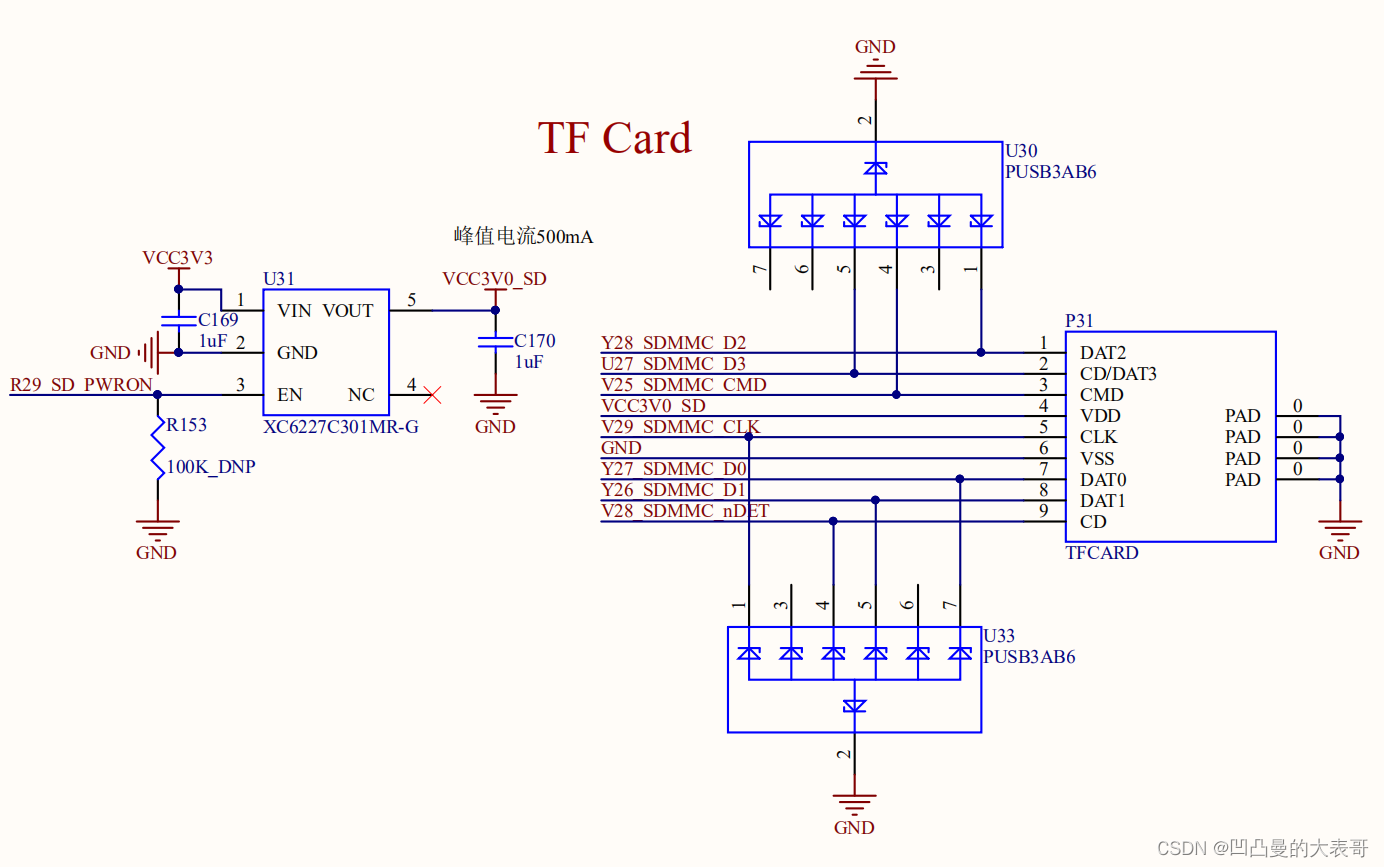

1.来源：OK3399-C

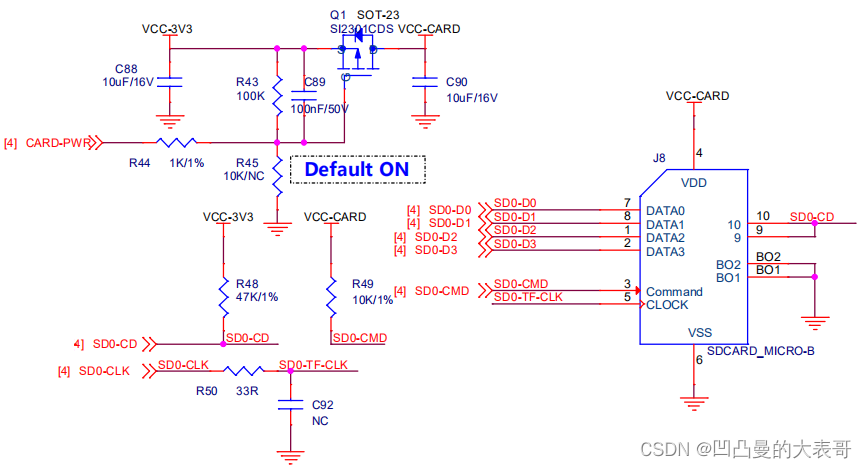

2.来源：RK3399_BOX

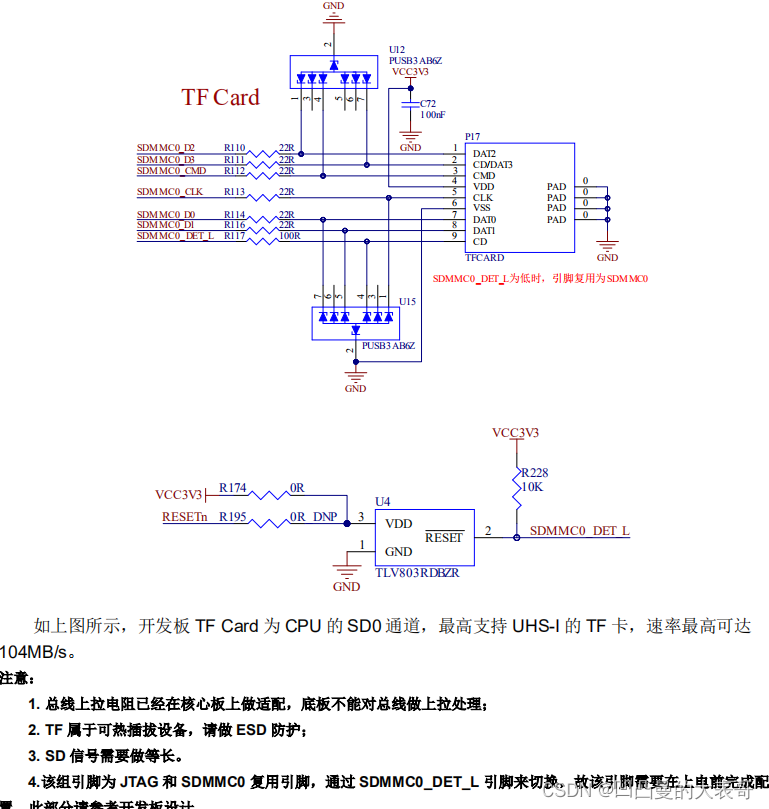

3.来源OK3568-C

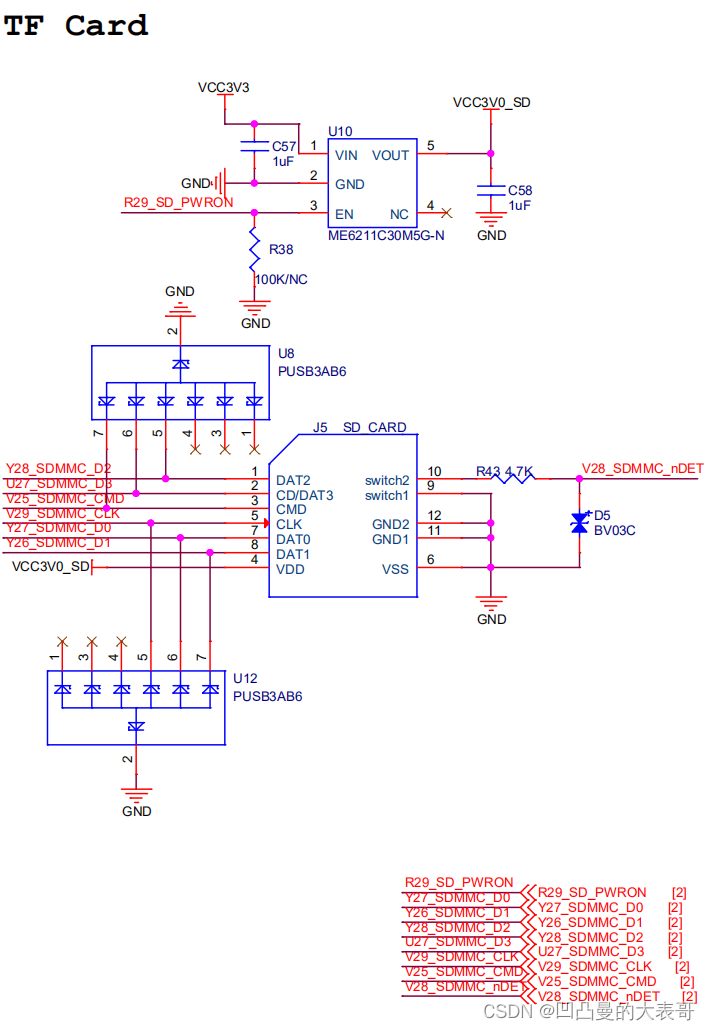

4.来源： topeet_rk3568

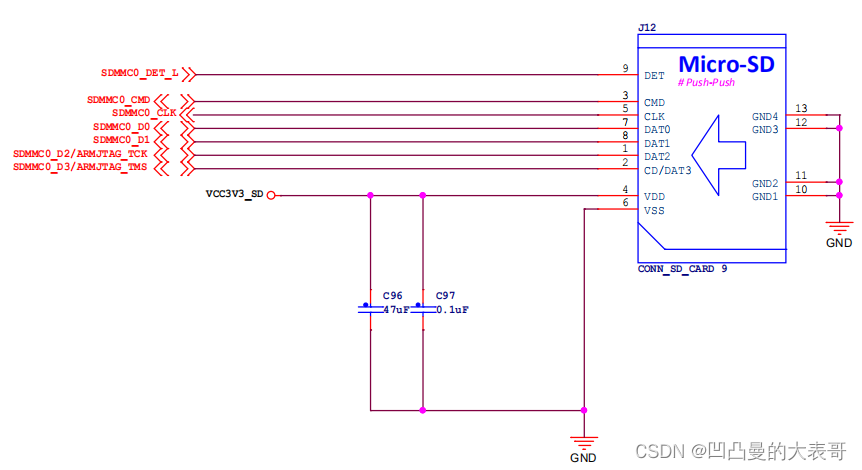

5.来源：联阳IT986

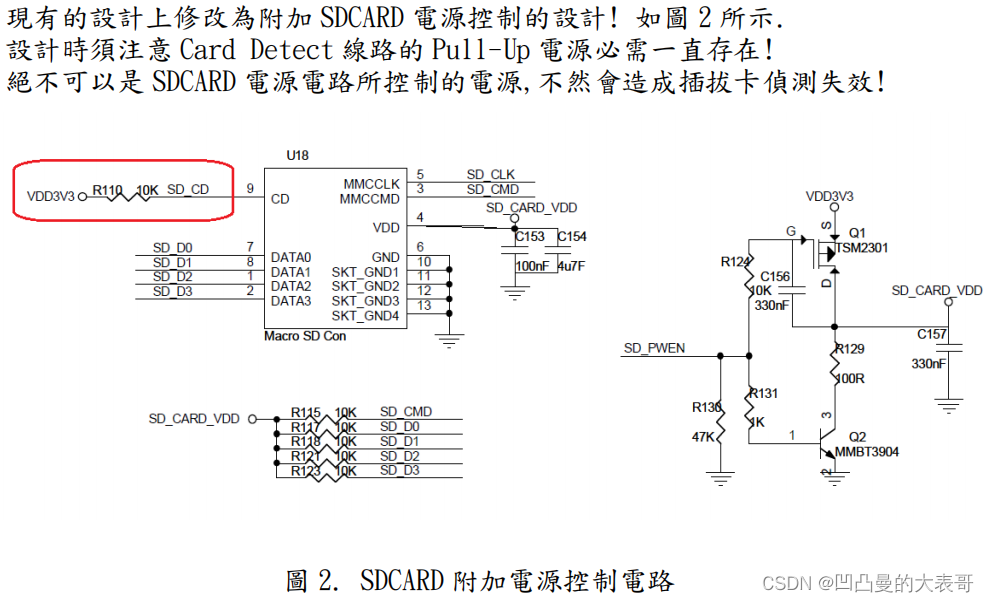

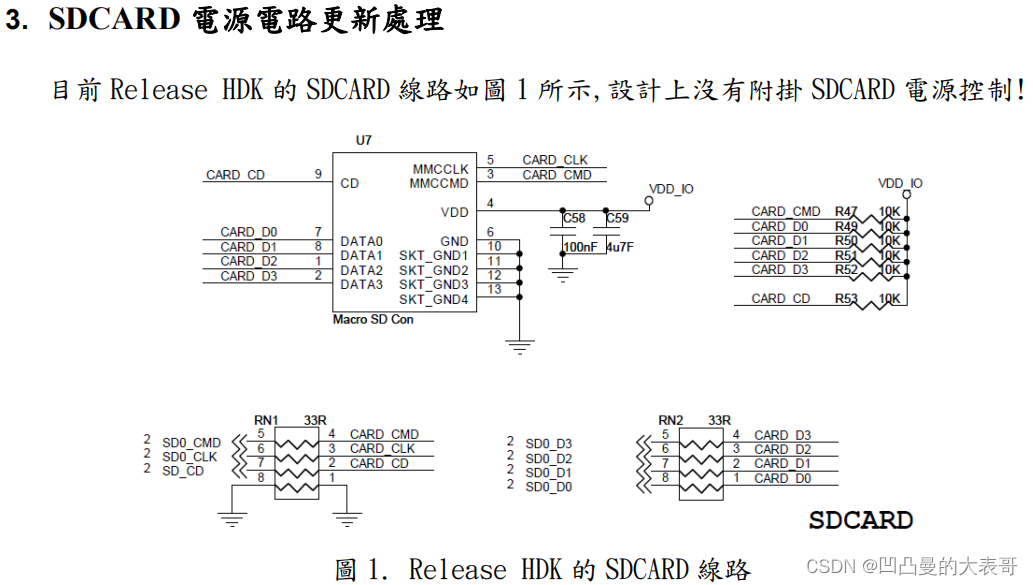

6.来源：SV823_MAIN
