【计算机组成原理】第三章 系统总线 - 1

3.1 系统总系的基本概念

计算机系统的五大部件之间的互连方式有两种，一种是各部件之间通过单独的连线，叫做分散连接；

一种是各部件连接到一组公共信息传输线上，叫作总线连接。

分散连接无法解决I/O设备与主机之间的灵活性，由此现代计算机采用总线连接的方式。

总线是连接多个部件的信息传输线，是各部件共享的传输介质。

注意：当多个部件与总线相连时，如果出现两个或以上部件同时向总线发信息，势必会导致信号冲突，传输无效。因此，在某一时刻，只允许有一个部件向总线发信息，但可以有多个部件同时从总线接收相同的信息。

总线由多条传输线路组成，每条线一次传输一位二进制代码，一串二进制代码可在一段时间逐个传输完成。多条传输线可同时传输多个二进制代码，如16条传输线组成的总线，可同时传输16为二进制代码。

不同类型总线连接示例图如下：

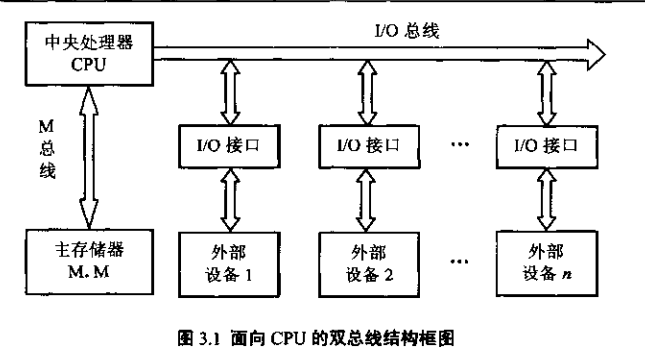

（1）

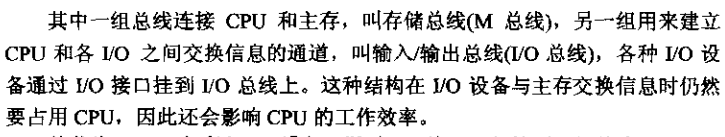

说明：缺点--当I/O设备与主存储器交换信息时，会经过CPU

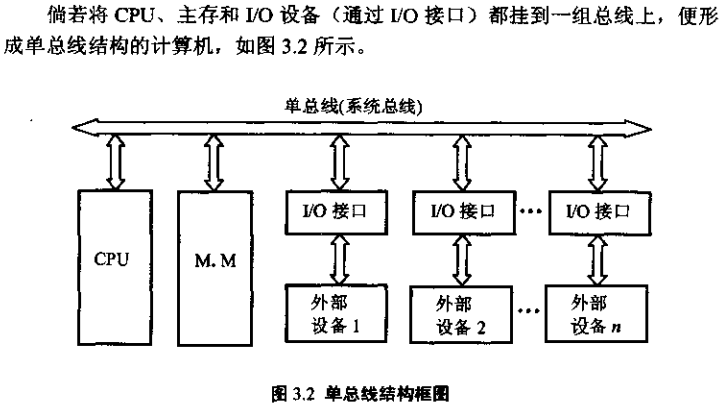

（2）

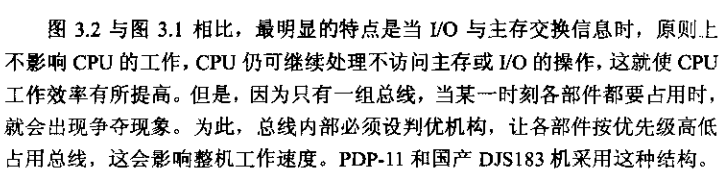

说明：缺点--虽然I/O设备与主存储器交换信息时，不经过CPU，但三者之间共用一条总线，所以也会出现冲突

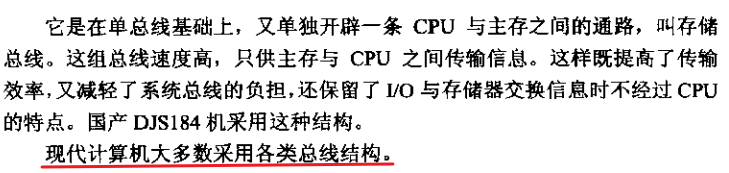

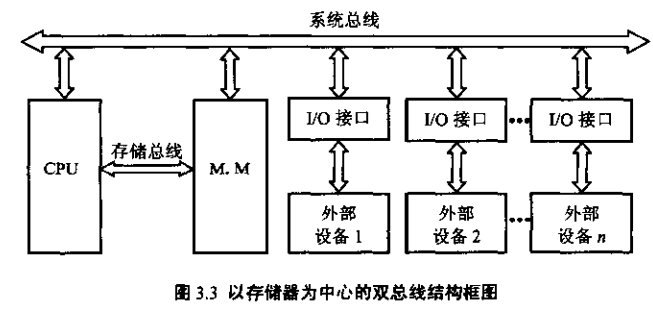

（3）

双总线结构

3.2 总线的分类
