本文深入探讨了环境反射在CGShader中的实现原理与实践，详细解析了如何利用CubeMap和反射向量实现镜面效果，包括反射计算公式、纹理采样技巧及UnityCGShader代码示例。
而这次呢，我们就反过来学习一种"环境影响自身"的CG shader效果，我们生活在大都市中，基本上就是头顶蓝天脚踩大地，周围则都是厚厚的高楼墙壁，假如我是一面镜子，反射着周遭一切的物体，我运动一下，镜中反射的物体就跟着不断的变化，这种效果就是这次我们主要学习的对象，对，没错，这次我们就来学习一种"环境反射"镜面效果。
首先我们来确定一下什么是"环境"，从小范围来说，我们坐在办公室上班，"环境"就是天花板地板和前后左右的同事，那么从大范围来说，"环境"就是头顶的星空，脚下的大地和四周的花草树木大街小巷。图形学中，将"环境"具象出一个正方体"盒子"，如下图：
假设我们就是处在(0，0，0)原点坐标，那么看到的正方体内部上下+前后左右的六面景象就是"环境"了，在图形学中，我们称这个"环境正方体"为立方贴图(CubeMap)。CubeMap的六个面（top bottom left right front back）对应六张纹理贴图，也可以称为环境贴图。
那么问题来了，假设我是一个处在xyz坐标系的原点的"镜子"，我该怎么表现自己才能达到"反射"环境的效果呢？先来说一下反射这个概念（前面我们在几何向量讲过反射，这里我只讲解重要的地方），反射主要包含入射向量，入射点法向量和反射向量三个重要因素，那么观察者眼睛坐标点eyePosition观察"我这面镜子"上的某一点MirrorPosition，实际上观察的是"环境盒子"某一面贴图上的坐标点P的采样颜色，这两个向量就是反射关系，如下图：
实际上呢，现实中我们通过镜面看到的物体object是光源（比如太阳）发出光线照射到物体object上经过漫反射等将光线反射到镜面，再次经过"完美"的镜面反射后，光线进入人眼，所以才看到镜面反射的物体。省去前面那一次太阳光漫反射阶段，那么就意味着P点发射的光线，射入镜面MirrorPosition点后反射到eyePostion点。
那么实际上观察者eye观察到的镜面MirrorPosition点的颜色为"环境盒子"的某个面的P点的纹理采样颜色。
这个时候，我们整理一下已知量，我这里标明一下：
①.观察者eye的源坐标，这个unity CG运行时提供，_WorldSpaceCameraPos这个字段就是，光照模型栏目有说过，不记得可以回过去看。
②.反射点MirrorPosition的源坐标和法向量，这个也是CG语义绑定提供的数据。
③."环境盒子"的纹理采样函数texCube，这个就非常重要了，可以说我们实现环境反射CG shader最关键的就是这个函数，这个函数一共两个参数texCube(cubeMap,ReflectVector3)，第一个就是"环境盒子立方贴图cubemap"，第二个就是"环境盒子"内的反射向量，这个反射向量和我上面画的真实反射刚好相反，这个ReflectVector3是观察者眼睛eyePosition发出一束光线到镜面观察点MirrorPosition的向量（MirrorPosition-eyePosition）经过反射后到达P点的向量（P-MirrorPosition），这样的话我们通过eye发出的入射光经过镜面入射点产生反射光和反射向量计算查找"环境盒子"内部对应的采样点颜色就很方便了。
这里会引发一个问题，texCube函数第二个参数只是一个三维向量vector3，那么这个向量我们就只知道朝向而不知道具体的位置，因为它并不是齐次四维形式的，那么texCube通过第二个反射三维向量计算采样，不就会很奇怪？因为在texCube函数内部实现中根本就无法通过这个参数进行数学计算。这里图形学中给出一种假设，假设"环境盒子"是无限大的，无限大哟！那么对于无限大的"环境盒子"正方体中心的"反射镜面体"，我们就可以认为"反射镜面体"的每个顶点都在"环境盒子"中心（大家请理解这种解释，因为无限大所以无限远，所以网格的每个顶点都接近于中心点），那么只需要一个三维向量vector3就能表示位置了，因为这个三维向量的起始反射点就是"环境盒子"的中心点，这样texCube通过反射向量采样就能实现了。
以上是我必须强调的理解方式。
接下来我们就来实际验证一下，首先创建"环境盒子"，这是我在南澳旅游拍的一点照片，顺便创建对应的CubeMap，如下：
创见CubeMap的操作是右键create-legacy-cubemap。
然后实现我们的CG shader代码，如下：
-
Shader
"Unlit/EnvReflectUnlitShader"
-
{
-
Properties
-
{
-
_MainTex (
"Texture",
2D) =
"white" {}
-
_MainCube(
"Envirment Cube",CUBE) =
"" {}
-
_ReflectWeight(
"Reflect Weight",Range(
0.0,
1.0)) =
0.5
-
}
-
SubShader
-
{
-
Tags {
"RenderType"=
"Opaque" }
-
LOD
100
-
Cull off
-
-
Pass
-
{
-
CGPROGRAM
-
-
#pragma vertex vert
-
#pragma fragment frag
-
-
#include "UnityCG.cginc"
-
-
struct appdata
-
{
-
float4 vertex : POSITION;
//顶点源坐标
-
float2 uv : TEXCOORD0;
//纹理uv
-
float3 normal : NORMAL;
//顶点源法向量
-
};
-
-
struct v2f
-
{
-
float2 uv : TEXCOORD0;
//主纹理uv
-
float3 refl : TEXCOORD1;
//计算后的反射向量，使用一个TEXCOORD1语义绑定储存
-
float4 vertex : SV_POSITION;
//变换后的顶点坐标
-
};
-
-
sampler2D _MainTex;
-
float4 _MainTex_ST;
-
samplerCUBE _MainCube;
-
float _ReflectWeight;
//反射权重，也就是反射颜色比主颜色强度权重
-
-
//反射计算，实际上NvidiaCG提供内置reflect计算函数，且效率比自己实现要高
-
float3 reflectEx(float3 inLight,float3 norm)
-
{
-
return inLight
-2.0*norm*dot(norm,inLight);
-
}
-
-
v2f vert (appdata v)
-
{
-
v2f o;
-
-
//构建y轴随时间time旋转矩阵
-
float4x4 _mat = float4x4(cos(_Time.y),
0, sin(_Time.y),
0,
-
0,
1,
0,
0,
-
-sin(_Time.y),
0, cos(_Time.y),
0,
-
0,
0,
0,
1);
-
//首先对vertex顶点源坐标进行旋转
-
float4 rvertex = mul(_mat,v.vertex);
-
//然后使用MVP矩阵处理顶点到裁剪空间
-
o.vertex = UnityObjectToClipPos(rvertex);
-
o.uv = TRANSFORM_TEX(v.uv, _MainTex);
-
-
//因为顶点源坐标进行了旋转矩阵处理，所以相应的源法向量也要进行旋转矩阵处理
-
//处理vertex顶点源法向量进行旋转
-
float4 rnomal = mul(_mat,v.normal);
-
//将vertex法向量处理到世界空间
-
float3 normWorld = normalize(mul(UNITY_MATRIX_M,rnomal)).xyz;
-
//讲vertex顶点源坐标变换到世界空间
-
float3 posWorld = mul(UNITY_MATRIX_M,rvertex).xyz;
-
//在建模空间中计算眼睛到镜面反射点的向量(也就是入射光线))
-
float3 INlight = posWorld - _WorldSpaceCameraPos.xyz;
-
//使用反射向量计算公式计算镜面反射点到环境盒子的采样点P的向量
-
o.refl = reflectEx(INlight,normWorld);
-
-
return o;
-
}
-
-
fixed4 frag (v2f i) : SV_Target
-
{
-
//根据反射向量采样环境盒子的P点颜色
-
fixed4 reflCol = texCUBE(_MainCube,i.refl);
-
//采样主纹理颜色
-
fixed4 texCol = tex2D(_MainTex, i.uv);
-
//根据反射权重插值计算最终颜色
-
fixed4 col = lerp(texCol,reflCol,_ReflectWeight);
-
return col;
-
}
-
ENDCG
-
}
-
}
-
}
CG shader中已经进行了很详细的注释，但是我还是要着重说明几点，如下：
①.appdata结构体，这是通过语义绑定将CG runtime的顶点源坐标，源法向量，主纹理uv传递给vertex顶点函数使用。
②.v2f结构体，储存了计算后的主纹理uv，顶点坐标，及使用TEXCOORD1绑定储存的reflect反射向量，以便后续使用。
③.vertex顶点函数变换坐标时，顶点源坐标和源法向量必须同步矩阵变换，不然表现效果不一致。
④.计算反射向量的一系列操作，全是在世界空间计算完毕，计算的每一步注释都标注了。
⑤.在fragment片段函数中，我们分别采样出主纹理颜色和环境反射颜色，通过一个_ReflectWeight进行颜色权重显示。

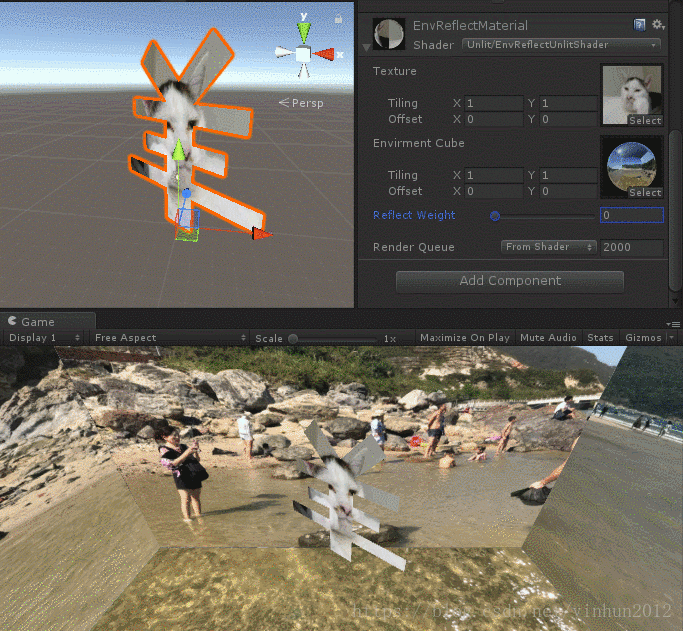

最后我来放一个CG shader达到的效果，如下图：
顺便说一下，因为unity CG提供了很多runtime数据，甚至包含大部分已经计算好的向量，后面我们学习unity的简单高效环境反射的写法。
so，我们接下来继续。
