一、单臂路由的概述

1、单臂路由是一种网络拓扑结构，其中一个路由器只连接到一个网络。这种设计通常用于简化网络拓扑，减少设备数量和复杂性。

2、在单臂路由中，单个路由器仅连接到一个网络，称为“单臂”。这个网络可以是本地网络，也可以是广域网。通过这个路由器，单臂路由可以提供连接单臂网络与其他网络的功能。

3、单臂路由有一些优点和应用场景。首先，它可以减少设备数量和复杂性，降低网络部署和维护的成本。其次，它可以提供网络隔离和安全性，以保护单臂网络免受外部网络的攻击。

4、当然，单臂路由也有一些限制和注意事项。首先，单臂路由可能会引入网络延迟和带宽限制，因为所有流量都必须通过单个路由器。其次，单臂路由可能会限制拓扑扩展性，因为它只能连接到一个网络。

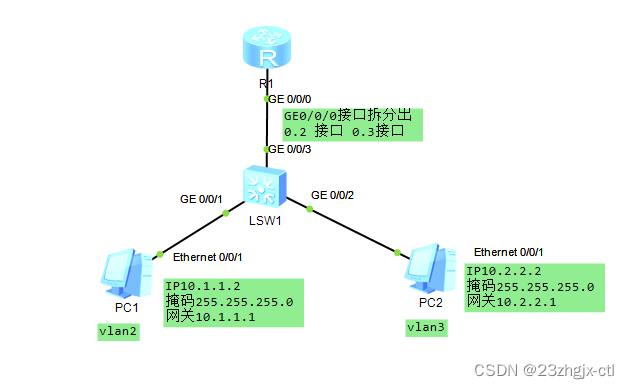

二、单臂路由实验拓扑图

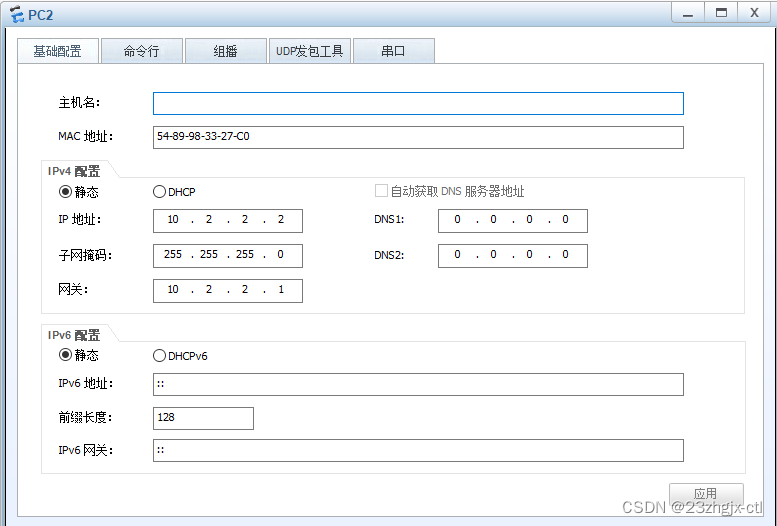

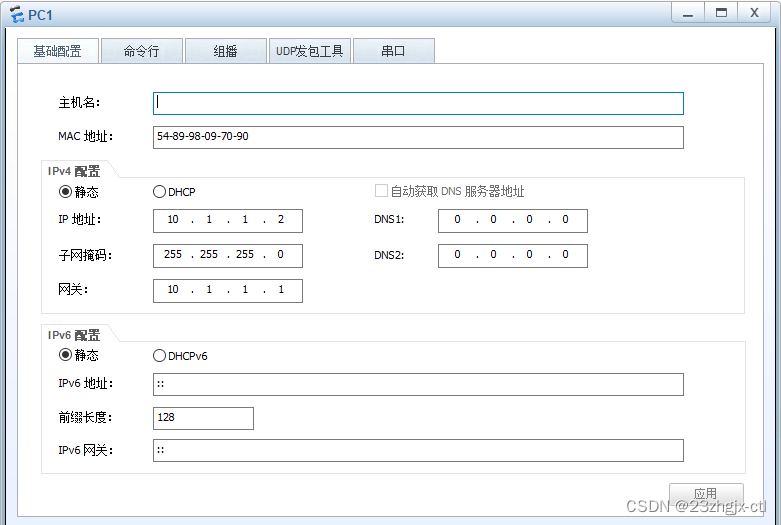

1、设备配置

2、代码配置

交换机代码配置

<Huawei>system-view    #//进入系统视窗
[Huawei]undo info-center enable    #//关闭输出信息
[Huawei]sysname LSW1    #//改名
[LSW1]vlan batch 2 3    #//设置VLAN2和VLAN3
[LSW1]interface g0/0/1    #//进入接口
[LSW1-GigabitEthernet0/0/1]port link-type access    #//接口类型设置为access
[LSW1-GigabitEthernet0/0/1]port default vlan 2    #//吧g0/0/1接口划入VLAN2
[LSW1-GigabitEthernet0/0/1]quit    #//退出
[LSW1]interface g0/0/2    #//进入接口
[LSW1-GigabitEthernet0/0/2]port link-type access    #//设置接口类型access
[LSW1-GigabitEthernet0/0/2]port default vlan 3   # //把g0/0/2接口划入VLAN3
[LSW1-GigabitEthernet0/0/2]quit    #//退出
[LSW1]interface g0/0/3    #//进入接口
[LSW1-GigabitEthernet0/0/3]port link-type trunk    #//连接路由器的接口
#因为需要传递多VLAN的数据，所以需要配置trunk
[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3    #//trunk接口
#允许VLAN2和VLAN3通过
[LSW1-GigabitEthernet0/0/3]quit

路由代码配置

<Huawei>system-view    #//进入系统视窗
[Huawei]undo info-center enable   #//关闭输出信息
[Huawei]sysname R1    #//改名
[R1]interface g0/0/0    #//进入接口
[R1-GigabitEthernet0/0/0]undo shutdown    #//主接口打开
[R1-GigabitEthernet0/0/0]quit    #//退出
[R1]interface g0/0/0.2
[R1-GigabitEthernet0/0/0.2]dot1q termination vid 2
[R1-GigabitEthernet0/0/0.2]ip address 10.1.1.1 24
[R1-GigabitEthernet0/0/0.2]arp broadcast enable
[R1-GigabitEthernet0/0/0.2]quit
[R1]interface g0/0/0.3    #//进入接口
[R1-GigabitEthernet0/0/0.3]dot1q termination vid 3
[R1-GigabitEthernet0/0/0.3]ip address 10.2.2.1 24
[R1-GigabitEthernet0/0/0.3]arp broadcast enable
[R1-GigabitEthernet0/0/0.3]quit    #//退出

完成以上代码配置后使用pc1去ping设备pc2测试联通性。
