ENSP 单臂路由

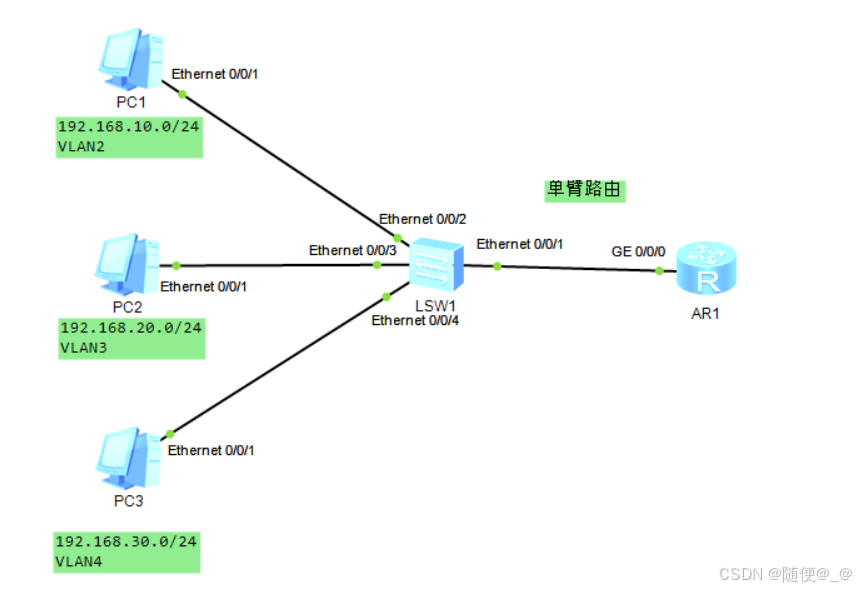

单臂路由：是指在路由器的一个接口上通过配置子接口的方式，用来进行不同vlan、不同网段之间的通信。

 缺陷1：单臂路由所有的流量都要经过主干链路，流量过大，容易形成流量瓶颈
 缺陷2：单臂路由，一旦出现单点故障，对下vlan，所有vlan就不能通信了

1、由于每个vlan都有一个对应的网段，不同网段之间通信需要使用网关，当这些vlan通过一个交换机连接到一个路由器时，就需要使用虚拟接口interface g0/0/0.1

2、交换机和路由器之间的链路，由于数据带着vlan标签故需要采用trunk模式，路由器的trunk设置在每一个虚拟接口内，由于都采用802.1q标准，故：dot1q termination vid 2

3、开启arp broadcast enable 开启arp广播功能，用于能找到对应的pc

SW1接口配置

<Huawei>sy
[Huawei]vlan batch 2 to 4
[Huawei]undo info-center enable

        #管理提示信息
[Huawei]int e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 2
[Huawei-Ethernet0/0/2]int e0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 3
[Huawei-Ethernet0/0/3]int e0/0/4
[Huawei-Ethernet0/0/4]port link-type access
[Huawei-Ethernet0/0/4]port default vlan 4

[Huawei-Ethernet0/0/1]port link-type trunk
[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all

        #允许所有VLAN通过

AR1配置

<Huawei>sy
[Huawei]int g0/0/0.1
[Huawei-GigabitEthernet0/0/0.1]ip add 192.168.10.254 24
[Huawei-GigabitEthernet0/0/0.1]dot1q termination vid 2

[Huawei-GigabitEthernet0/0/0.1]arp broadcast enable

[Huawei-GigabitEthernet0/0/0.1]int g0/0/0.2
[Huawei-GigabitEthernet0/0/0.2]ip add 192.168.20.254 24
[Huawei-GigabitEthernet0/0/0.2]dot1q termination vid 3
[Huawei-GigabitEthernet0/0/0.2]arp broadcast enable

[Huawei-GigabitEthernet0/0/0.2]int g0/0/0.3
[Huawei-GigabitEthernet0/0/0.3]ip add 192.168.30.254 24
[Huawei-GigabitEthernet0/0/0.3]dot1q termination vid 4
[Huawei-GigabitEthernet0/0/0.3]arp broadcast enable

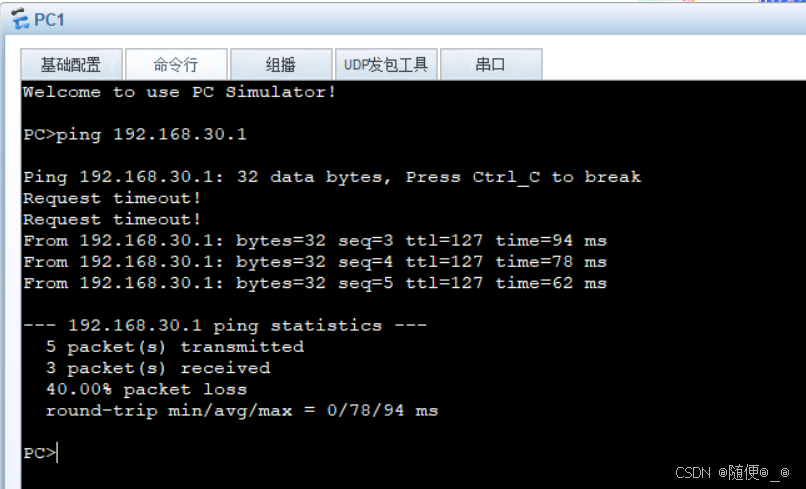

测试连通性
